高级电工、PLC、变频调速实训考核柜

栏目分类:电气安装实训设备   发布日期:2020-12-17   浏览次数:
高级电工、PLC、变频调速实训考核柜,高级电工实训柜,教学设备推荐经济型的高级电工实训设备:ZRWXG-01C型 高性能高级维修电工技能培训考核装置,电流超过设定值,系统即告警并切断总电源确保设备安全。

联系方式见右侧悬浮框

【高级电工、PLC、变频调速实训考核柜,高级电工实训柜】是根据客户需求而写的,非常具有代表性,在客户搜索【高级电工、PLC、变频调速实训考核柜,高级电工实训柜】时,都能通过我们来了解相关资讯,而且【高级电工、PLC、变频调速实训考核柜,高级电工实训柜】在客户有需求时提供参考意见。

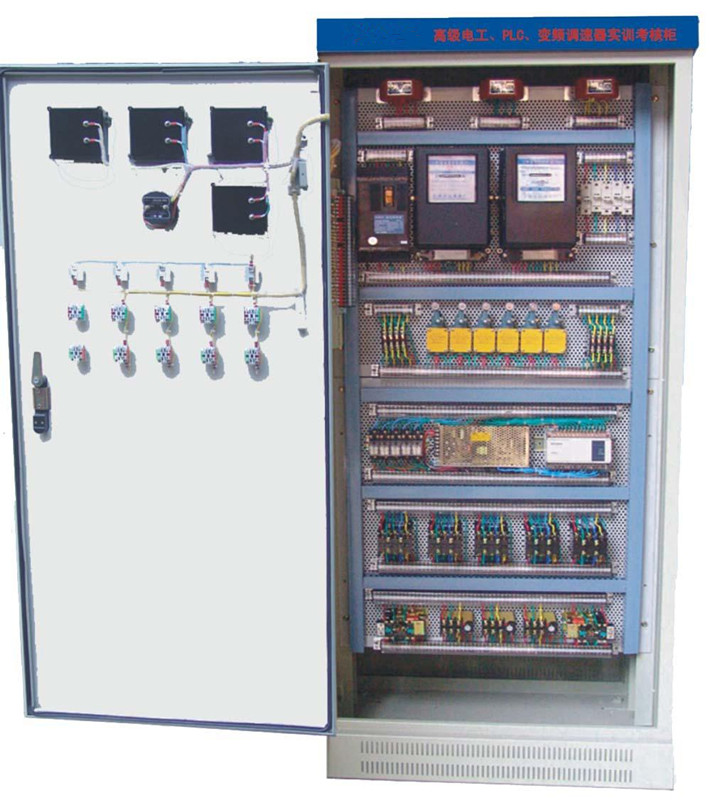

ZR-169C型高级电工实训柜

一、实训内容

1、单相起动停止控制电路
2、异步电动机点动控制电路
3、异步电动机两地控制电路
4、异步电动机连锁正反转控制电路
5、双重连锁正反控制电路
6、自动顺序起动控制
7、手动顺序起动控制
8、异步电动机星、三角控制电路
9、异步电动机能耗控制电路
10、异步电动机反接制动控制电路
11、自动往返控制电路
12、正反转点动、起动控制电路
13、带有点动的自动往返控制电路
14、接触器控制星三角形控制台电路
15、异步电动机自锁控制电路
16、异步电动机单向点动、起动控制电路
17、位置开关作自动停止正反转起动控制电路
18、串电阻降压起动控制台电路
19、C620-1型车床控制电路
20、Y3150型滚齿机控制电路
21、电动葫芦电气控制电路
22、电流互感器与电流表配用接线电路
23、一台电流互感器用于单相回路的接线电路
24、二台电流互感器接成不安全星形接线电路
25、三台电流互感器接成星形接线电路
26、二台电流互感器差接接线电路
27、三台电流互感器接成三角形接线电路
28、万能转换开关和电压表测量三相电压接线电路
29、白炽灯控制电路
30、日光灯控制电路
31、触摸开关控制白炽灯电路
32、声控开关控制楼梯白炽灯电路
33、单相电动机控制电路
34、并励直流电动机电枢控制系统
35、单向电度表直接安装电路
36、单向电度表间接安装电路
37、三相四线电度表电路控制系统
38、电压表、电流表安装电路
39、PLC控制的三相异步电动机正反转控制
40、PLC控制的三相异步电动机Y/△启动控制
41、PLC控制的三相异步电动机降压启动控制
42、PLC控制的三相异步电动机能耗制动控制
43、变频器功能参数设置与操作
44、变频器报警与保护功能
45、外部端子点动控制
46、变频器控制电机正反转
47、多段速度选择变频调速
48、变频器无级调速
49、瞬时停电启动控制
50、PLC控制变频器外部端子的电机正反转
51、PLC控制变频器外部端子的电机运行时间控制
52、基于PLC数字量控制方式的多段速
53、基于PLC通信方式的变频器开环调速
54、基于触摸屏控制方式的数码显示控制
55、PLC、触摸屏与变频器通信控制

二、设备构成

1、实训柜

高级电工、PLC、变频调速实训考核柜,高级电工实训柜为铁质亚光密纹喷塑结构:采用冷轧钢板挤压成型,实训柜含有带脚刹的万向移动轮子四个。

2、柜门

(1)装有一只交流电压表、1只交流电流表、电压指示切换开关;控制柜的供电急停按钮和启停开关控制,通过电压指示切换开关可分别指示电网的UUV、UVW、UWU线电压值;装有交流电流表,用来监视负载大小。
(2)安全保护体系。
1)电网三相电源经漏电保护器、交流接触器,再经断路器输出到各实训用电。
2)设有漏电保护装置,动作电流30mA,对实训过程中的漏电能自动断开总电源。
3)设有过流保护装置,输出短路或负载太大,电流超过设定值,系统即切断总电源。
4)断电保护。
5)装置采用接地保护。

3、内部配置模块:

用走线槽把内部空间分隔为不同区域,布局合理,所有电气元件接线端子均已引到专用端子排上,学生从端子排上接线/布线,接近工业产际现场。
(1)交流电源
设有控制变压器一组,原边380V交流电源输入,变压器副边即可输出110V、36V、24V、12V、6.3V的交流电压。
(2)仪器仪表
提供交流电压表,测量范围为0~500V,精度2.5级。
提供交流电流表,测量范围为0~5A,精度2.5级。

4、网孔板(两组)

高级电工、PLC、变频调速实训考核柜,高级电工实训柜网孔板采用优质冷轧钢板加工,双表面亚光密纹喷塑结构,坚固耐用。

5、主机实训组件:

1)FX2N-48MR-001:集成24开关量输入/24继电器型输出,共48点I/O
2)FX2N-485-BD通信模块,SC-09通信编程电源,采用RS485网络通信。

6、变频器挂件:

采用三菱D720/0.4KW变频器。

7、触摸屏实验

昆仑通态 TPC7062K ,7英寸   STN256色。
三、技术参数
1、输入电源:三相四线  380V±10% 50Hz

2、工作环境:温度温度:-10℃~+40℃   相对湿度:≤85%(25℃)
3、装置容量:≤1.5KVA
4、外形尺寸:700×600×1700mm

四、概述

高级电工、PLC、变频调速实训考核柜,高级电工实训柜是在中级电工的基础上进行改进,增加了PLC直接控制工业电气实验、再增加了变频器的自动调速实验及触摸屏实验,该装置按标准电气控制柜设计制造规格,采用网孔板结构。突出技能训练,注重针对性、实用性、科学性,经全国多家职业技能训练中心、职校、技校使用证明,该柜体设计合理、实操方便,占地面积少。为延长电器的使用寿命,各电器的接点都与接线端子相连,再让学生在接线端子上接线,连接电机、电器来完成各项控制实验,有效降低材料消耗,延长使用寿命。高级电工、PLC、变频调速实训考核柜,高级电工实训柜适用于各劳动职业技能鉴定部门,同时适应各大、中专、技校、职校初级电工、电拖专业教学与实训考核。

1、考核功能:高级电工、PLC、变频调速实训考核柜,高级电工实训柜装有定时器及误操作报警记录仪,平时作为时钟使用,考核时可设定时间,在规定的时间内要求学生完成实验项目,具有设定实验时间定时报警、提前提醒后切断电源的功能。同时还具有自动记录出由于接线或操作错误所造成漏电及过流、短路告警及电源通断的总次数。为学生实验技能的考核提供一个统一的标准。
2、安全性能:高级电工、PLC、变频调速实训考核柜,高级电工实训柜设有电流型、电压型漏电保护装置保障人身安全,适用学生操作的特殊要求。同时还设有过流或短路保护装置,以保证设备的安全。设备由三相五线制电源输入,电源由接触器通过起、停按钮进行控制,设有三相电压表指示。装有电流型漏电保护器,控制屏若有漏电现象,漏电流值超过一定值,即切断电源,还装有电压型漏电保护器,对总电源输出及实验过程中的接线等若有漏电现象,即报警并使装置内的接触器跳闸,切断电源确保人身安全。还设有一套过流保护装置,输出短路或所带负载太大,电流超过设定值,系统即告警并切断总电源确保设备安全。
3、合理结构:高级电工、PLC、变频调速实训考核柜,高级电工实训柜以标准的配电柜为主柜,利用柜体的双面空间,科学地布置电器及配套实验器材。该柜设计合理,实操方便,一柜多用,所有电器元件接点都已接到接线端子上,学生只需在接线端子上接线实验,延长了电器元件使用寿命、降低了材料损耗。
4、美观外形:高级电工、PLC、变频调速实训考核柜,高级电工实训柜布局合理,外形美观,面板示意图明确、直观。走线清晰整洁,减少了出故障的环节,提高可靠性。装置采用铁质双层亚光密纹喷塑结构;结构牢固美观。美观大方的产品外形,先进的结构和工艺。使人感觉赏心悦目。


经济型高级电工推荐:ZRWXG-01C型 高性能高级维修电工技能培训考核装置






一、概述
“ZRWXG-01C型高性能维修电工及技能实训装置”是根据机械工业职业技能鉴定指导中心组织编写的《机械工人职业技能培训教材》研制生产的,可对《初级维修电工技术》《中级维修电工技术》《高级维修电工技术》教材中列出的电气控制线路和实用电子线路进行实际操作,快速掌握课程的实用技术与操作技能。具有针对性、实用性、科学性和先进性,该实训装置不仅可供学生学习锻炼,更是劳动鉴定部门、大中专院校、职校、技校初级、中、高级维修电工技能考核的理想设备。
二、特点
1、电气控制线路或电子线路实验元器件都装在作为挂板的安装板上,操作方便、更换便捷,可扩展功能或开发新实验;操作内容的选择具有典型性、实用性;
2、操作台只需三相四线的交流电源即可投入使用,占地面积小,节约用房、减少基建投资;
3、技能培训用的控制线路和配套的小电机经特殊设计,可模拟工厂各类电机的电力拖动系统, 并可满足维修电工的安装、调试、故障分析及排除故障等技能训练要求;
4、设有电压型漏电保护器和电流型漏电保护器,确保操作者的安全;各电源输出均有监示及短路保护等功能,各测量仪表均有可靠的保护功能,使用安全可靠;控制屏还设有定时器兼报警记录仪(服务管理器),为学生实验技能的考核提供了一个统一的标准。
ZRWXG-01C型高性能维修电工及技能实训装置
三、技术性能
1.输入电压:三相四线制380V±10% 50Hz
2.工作环境:环境温度范围为-5~+40℃  相对湿度<85%(25℃) 海拔<4000m
3.装置容量:<1.5KVA
4.外形尺寸:157×73×150cm3
