高级维修电工技能实训考核设备

栏目分类:电气安装实训设备   发布日期:2020-12-14   浏览次数:
高级维修电工技能实训考核设备,高级维修电工实操平台还是还可用作职业技能鉴定部门电工上岗操作证,电气设备安装和电气设备维修工种初级、中级技术等级鉴定的考核设备。

联系方式见右侧悬浮框

【高级维修电工技能实训考核设备,高级维修电工实操平台】是根据客户需求而写的,非常具有代表性,在客户搜索【高级维修电工技能实训考核设备,高级维修电工实操平台】时,都能通过我们来了解相关资讯,而且【高级维修电工技能实训考核设备,高级维修电工实操平台】在客户有需求时提供参考意见。

高级维修电工技能实训考核设备,高级维修电工实操平台

一、实训内容

1、日光灯电路的连接;
2、电网过电流自动切换备用电源连接实训;
3、直流电动机的正反转实验;
4、直流电动机启动实验;
5、直流电动机电枢串联电阻启动控制电路连接实训;
6、直流电动机降压启动控制电路连接实训;
7、直流电动机调速实验及电枢串联电阻调速控制电路连接实训;
8、直流电动机改变电源电压调速制电路连接实训;
9、交流异步电动机的点动、单向连续转动的控制电路连接;
10、接触器联锁的三相交流异步电动机正、反转控制电路的连接;
11、按钮联锁的三相交流异步电动机正、反转控制电路的连接;
12、按钮、接触器联锁的三相交流异步电动机正、反转控制电路的连接;
13、三相交流异步电动机Y-△(手动切换)启动控制电路的连接;
14、三相交流异步电动机Y-△(时间继电器切换)启动控制电路的连接;
15、定子绕组串联电阻启动控制电路的连接;
16、三相交流异步电动机能耗制动控制电路的连接;
17、三相交流异步电动机反接制动控制电路的连接;
18、多台(3台及以下)电动机的顺序控制电路的连接
19、电动机的往返行程控制电路的连接;
20、双速电动机调速控制电路的连接;
21、简单的继电器程序控制电路连接;
22、普通车床控制电路的连接;
23、CA6140车床电气控制电路故障的设置与排除实训(可设16个故障点);
24、X62W铣床电气控制电路单元常见故障的检查与排除实训(可设16个故障点);
25、PLC的安装、接线和编程软件的使用实训;
26、PLC对三相电动机的降压启动控制实训;
27、PLC对三相电动机的顺序控制实训;
28、PLC对三相电动机的往返位置控制实训;
29、PLC对十字路口交通灯控制实训;
30、PLC对自动送料装车控制实训;
31、电力拖动仿真软件应用实训。

二、技术参数

1、工作电源:三相五线  AC 380 V/220V   50 Hz;
2、外形尺寸: 1800×750×1630;
3、容    量:≤1.5 kVA。
4、安全保护措施:实训台桌面采用高绝缘、高强度、耐高温的高密度板。具有接地保护、漏电保护功能,安全性符合相关的国家标准。

三、概述

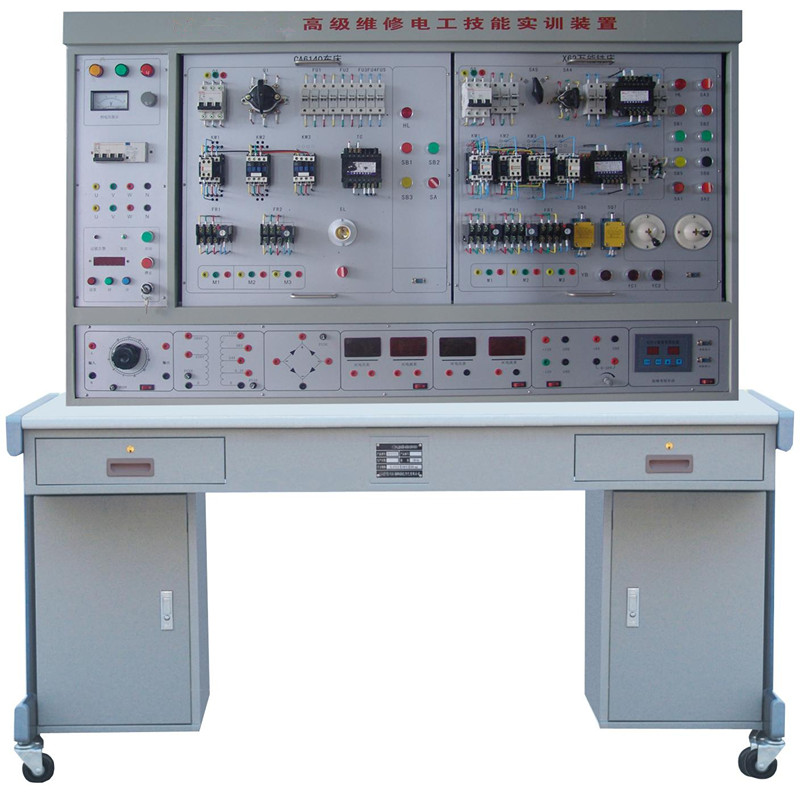

ZR-Ⅱ型高级维修电工技能实训考核设备,高级维修电工实操平台适合高等职业学校和中等职业学校机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用和电子电器应用与维修等专业和《电机与电气控制》、《电机与拖动》、《电机与变压器》、《机电设备维修》、《电气设备维修》、《机床控制电路》、《可编程控制器技术》、《PLC及其应用》等课程的教学与实训,非电类专业的《电工技术》或选修课程电机与电气控制》、《电机与拖动》、《机电设备维修》、《电气设备维修》、《机床控制电路》的教学与实训;也适合技工学校维修电工专业、安装电工专业和社会电工培训班的教学与实训。

高级维修电工技能实训考核设备,高级维修电工实操平台还可用作职业技能鉴定部门电工上岗操作证,电气设备安装和电气设备维修工种初级、中级技术等级鉴定的考核设备。电气设备安装和电气设备维修高级、技师技术等级的编程控制技术和变频调速技术的培训和考核,也可应用高性能高级维修电工实训考核装置。

高级维修电工技能实训考核设备,高级维修电工实操平台为学生形成的电工技能,掌握电气设备安装与维修的专业知识和技能、掌握工作过程知识,形成电气职业岗位的职业能力,提供良好的条件。

高级维修电工实训考核装置采用模块挂板组合模式,可以根据教学和实训的需要选择使用。模块挂板多,涉及的实验实训项目多,选择范围广,灵活性大。选用元件与生产、生活中实际使用的元件一样,训练项目由简单到复杂,由单一到综合,学生学习的专业知识面广,得到的技能训练全面,掌握的专业知识和技能牢固。


推荐豪华型配置维修电工实训柜:

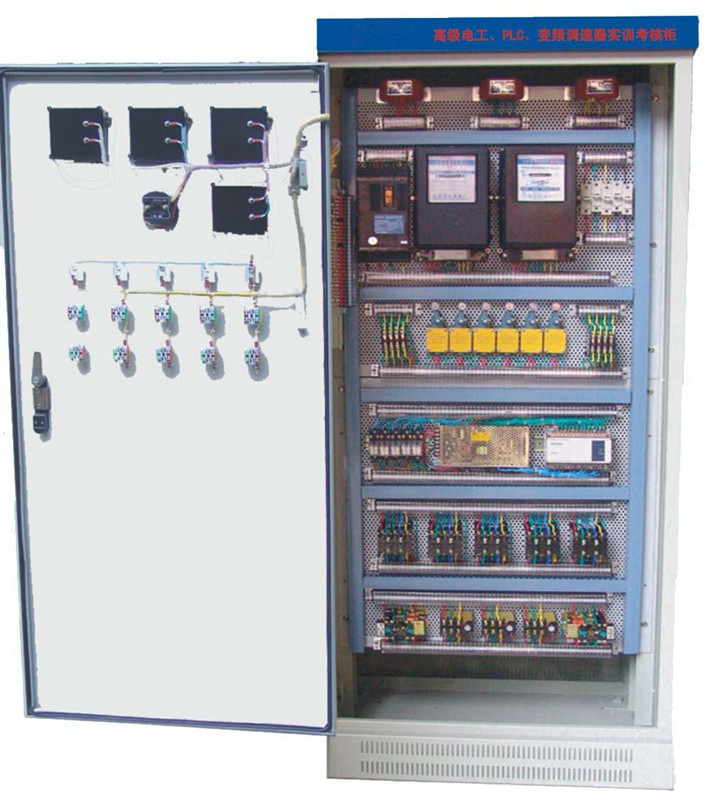

ZR-169C型高级电工实训柜

ZR-169C型高级电工实训柜

一、产品概述:

高级电工实训柜是在中级电工的基础上进行改进,增加了PLC直接控制工业电气实验、再增加了变频器的自动调速实验及触摸屏实验,该装置按标准电气控制柜设计制造规格,采用网孔板结构。突出技能训练,注重针对性、实用性、科学性,经全国多家职业技能训练中心、职校、技校使用证明,该柜体设计合理、实操方便,占地面积少。为延长电器的使用寿命,各电器的接点都与接线端子相连,再让学生在接线端子上接线,连接电机、电器来完成各项控制实验,有效降低材料消耗,延长使用寿命。该套设备适用于各劳动职业技能鉴定部门,同时适应各大、中专、技校、职校初级电工、电拖专业教学与实训考核。

二、产品特点:

1、考核功能:设备装有定时器及误操作报警记录仪,平时作为时钟使用,考核时可设定时间,在规定的时间内要求学生完成实验项目,具有设定实验时间定时报警、提前提醒后切断电源的功能。同时还具有自动记录出由于接线或操作错误所造成漏电及过流、短路告警及电源通断的总次数。为学生实验技能的考核提供一个统一的标准。

2、安全性能:装置设有电流型、电压型漏电保护装置保障人身安全,适用学生操作的特殊要求。同时还设有过流或短路保护装置,以保证设备的安全。设备由三相五线制电源输入,电源由接触器通过起、停按钮进行控制,设有三相电压表指示。装有电流型漏电保护器,控制屏若有漏电现象,漏电流值超过一定值,即切断电源,还装有电压型漏电保护器,对总电源输出及实验过程中的接线等若有漏电现象,即报警并使装置内的接触器跳闸,切断电源确保人身安全。还设有一套过流保护装置,输出短路或所带负载太大,电流超过设定值,系统即告警并切断总电源确保设备安全。

3、合理结构:设备以标准的配电柜为主柜,利用柜体的双面空间,科学地布置电器及配套实验器材。该柜设计合理,实操方便,一柜多用,所有电器元件接点都已接到接线端子上,学生只需在接线端子上接线实验,延长了电器元件使用寿命、降低了材料损耗。

4、美观外形:装置布局合理,外形美观,面板示意图明确、直观。走线清晰整洁,减少了出故障的环节,提高可靠性。装置采用铁质双层亚光密纹喷塑结构;结构牢固美观。美观大方的产品外形,先进的结构和工艺。使人感觉赏心悦目。

三、技术参数:

1、输入电源:三相四线  380V±10% 50Hz

2、工作环境:温度温度:-10℃~+40℃   相对湿度:≤85%(25℃)

3、装置容量:≤1.5KVA

4、外形尺寸:700×600×1700mm

四、产品组成:

1、实训柜

实训柜为铁质亚光密纹喷塑结构:采用冷轧钢板挤压成型,实训柜含有带脚刹的万向移动轮子四个。

2、柜门

(1)装有一只交流电压表、1只交流电流表、电压指示切换开关;控制柜的供电急停按钮和启停开关控制,通过电压指示切换开关可分别指示电网的UUV、UVW、UWU线电压值;装有交流电流表,用来监视负载大小。

(2)安全保护体系。

1)电网三相电源经漏电保护器、交流接触器,再经断路器输出到各实训用电。

2)设有漏电保护装置,动作电流30mA,对实训过程中的漏电能自动断开总电源。

3)设有过流保护装置,输出短路或负载太大,电流超过设定值,系统即切断总电源。

4)断电保护。

5)装置采用接地保护。

3、内部配置模块:

用走线槽把内部空间分隔为不同区域,布局合理,所有电气元件接线端子均已引到专用端子排上,学生从端子排上接线/布线,接近工业产际现场。

(1)交流电源

设有控制变压器一组,原边380V交流电源输入,变压器副边即可输出110V、36V、24V、12V、6.3V的交流电压。

(2)仪器仪表

提供交流电压表,测量范围为0~500V,精度2.5级。

提供交流电流表,测量范围为0~5A,精度2.5级。

4、网孔板(两组)

该网孔板采用优质冷轧钢板加工,双表面亚光密纹喷塑结构,坚固耐用。

5、主机实训组件:

1)FX2N-48MR-001:集成24开关量输入/24继电器型输出,共48点I/O

2)FX2N-485-BD通信模块,SC-09通信编程电源,采用RS485网络通信。

6、变频器挂件:

采用三菱D720/0.4KW变频器。

7、触摸屏实验

昆仑通态 TPC7062K ,7英寸   STN256色。
