初级维修电工实操平台

栏目分类:电气安装实训设备   发布日期:2017-12-03   浏览次数:
初级维修电工实操平台,网孔式维修电工实训考核设备配置了两块电工实训网孔板,两套标准电源,多种常用低压电器元器件并可根据需要扩展其他元器件,推荐高配置的高性能初级维修电工及技能培训考核装置。

联系方式见右侧悬浮框

【初级维修电工实操平台,网孔式维修电工实训考核设备】是根据客户需求而写的,非常具有代表性,在客户搜索【初级维修电工实操平台,网孔式维修电工实训考核设备】时,都能通过我们来了解相关资讯,而且【初级维修电工实操平台,网孔式维修电工实训考核设备】在客户有需求时提供参考意见。

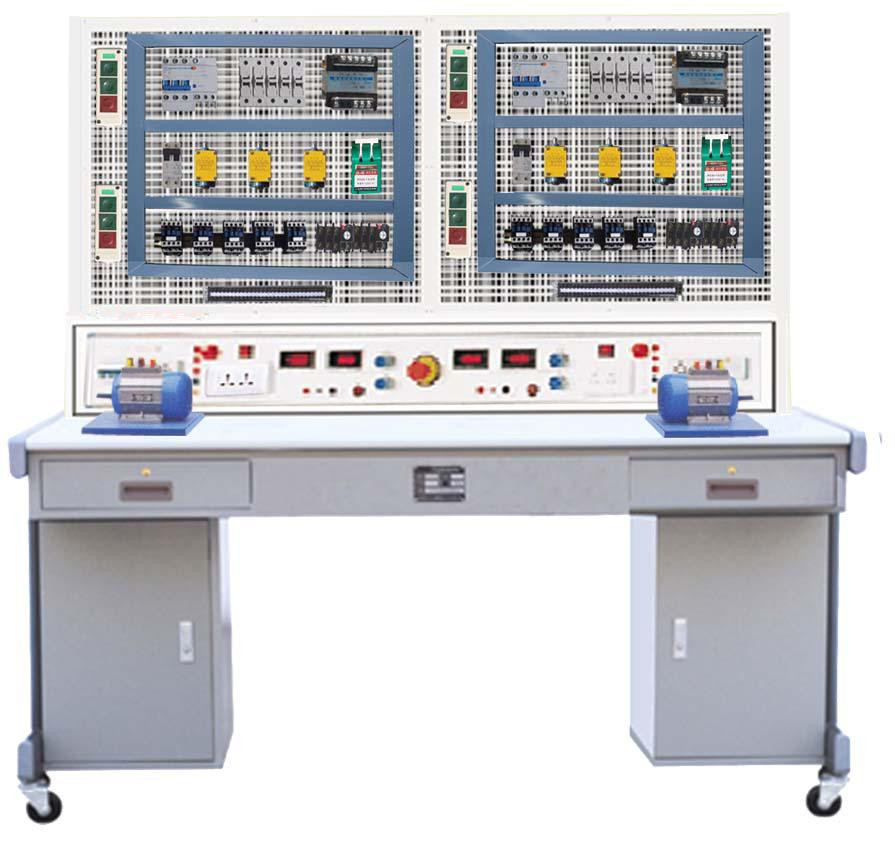

3300型初级维修电工技能实训装置(网孔板)

一、实训内容

1、三相异步电动机点动控制电路
2、三相异步电动机自锁控制电路
3、三相异步电动机单向点动起动控制电路
4、三相异步电动机两地控制电路
5、正反转点动、起动控制电路
6、双重联锁正反转控制电路
7、自动往返控制电路
8、位置开关作自动停止正反转起动控制电路
9、带有点动的自动往返控制电路
10、三相异步电动机星型、三角型控制电路
11、接触器控制行星型、三角型控制电路
12、串电阻降压起动控制电路
13、三相异步电动机反接制动控制电路
14、三相异步电动机能耗控制电路
15、手动顺序起动控制
16、自动顺序起动控制
17、C620 — 1型车床控制电路
18、电动葫芦电气控制电路
19、人体感应开关控制楼梯白炽灯电路
20、声控开关控制楼梯白炽灯电路
21、日光灯控制电路
22、单相电度表直接安装电路
23、单向电度表间接安装电路
24、电流互感器与电流表配用接线图
25、电压表、电流表安装电路
26、三相四线有功电度表直接安装电路
27、三相四线有功电度表间接安装电路
28、一个电流互感器用于单相回路的接线电路
29、两个电流互感器接成不完全星型接线电路
30、三个电流互感器接成星型接线电路
31、两个电流互感器差接接线电路
32、三个电流互感器接成三角型接线电路

二、设备构成

初级维修电工实操平台,网孔式维修电工实训考核设备配置了两块电工实训网孔板,两套标准电源,多种常用低压电器元器件并可根据需要扩展其他元器件,通过有机的结合,能完成多项目实训,网孔板上使用专用的膨胀螺丝,实现元器件安装的灵活性与方便性。

实验桌:1600×700×1500mm,一桌为两座,桌面板为进口防火板后成型,桌子整体为全钢结构,整体表面均由   氧聚脂塑料喷涂。

初级维修电工实操平台,网孔式维修电工实训考核设备配置了丰富的常用低压电器元器件,包括单相电度表,照明元器件,仪器仪表的使用,可完成照明布线实训和继电器控制实验实训,电机控制实训,等多项目的实验内容,是培养电工技术人才理想的培训装置。

三、技术参数

1)电源:AC380V±5%(三相五线)50HZ

2)三相电源总开关带漏电保护 1△n≤30mA 时间≤0.1S

3)三相单相输出带自动空气开关 容量10A

4)事故急停按钮,电源指示,供电指示

5)0-30V直流可调电源,电流2A,带数字表指示

6)交流3、6、9、12、16、18、24  输出电流≥2A

四、概述

初级维修电工实操平台,网孔式维修电工实训考核设备引进德国职业教育模式,具有结构安全、灵活、规范、可配接不同的电工元器件,实现多功能的特点。


推荐高配置的维修电工实训装备:




一、概述
ZRWXG-01A  高性能初级维修电工及技能培训考核装置本装置是根据劳动和社会保障部颁发的维修电工初、中级考核培训技能内容所要求的电气控制线路和实用电子线路而研发的实训装置,通过本实训装置的实训操作,能快速掌握该课程的实用技术与操作技能。具有针对性、实用性、科学性和先进性,该装置不仅可供学生实训操作,也是各劳动职业技能鉴定部门、大中专院校、职校、技校初级、中级维修电工技能考核的理想设备。
二、ZRWXG-01A  高性能初级维修电工及技能培训考核装置设备组成及特点:
 (一) DW01电源、仪器控制屏
控制屏为铁质双层亚光密纹喷塑结构,铝质面板。为实验提供交流电源、高压直流电源、低压直流电源及各种测试仪表等。具体功能如下:
1、主控功能板
(1) 三相四线电源输入,经漏电保护器后,经过总开关,由接触器通过起、停按钮进行操作;
(2) 设有450V指针式交流电压表三只,指示电源输入的三相电压;
(3) 定时器兼报警记录仪(服务管理器),平时作为时钟使用,具有设定实验时间、定时报警、切断电源等功能;还可以自动记录由于接线或操作错误所造成的漏电告警、仪表超量程告警总次数, 为学生实验技能的考核提供一个统一的标准。
2、交、直流电源
(1) 励磁电源:直流220V/0.5A,具有短路保护。
(2) 电枢电源:直流0~220V/2A连续可调电源一路,具有短路保护。
(3) 直流稳压电源:±12V/0.5A两路,+5V/0.5A一路,具有短路软截止自动恢复保护功能。
(4) 交流电源:①、设有变压器一组,变压器原边根据不同的接线可加220V,也可以加380V交流电源,合上开关后,变压器副边即可输出36V、110V、20V、20V、12V、6.3V的交流电压;②、设有单相调压器一组,可得到交流0~250V可调电压;③、控制屏设有单相三极220V电源插座及三相四极380V电源插座。
3、交、直流仪表
(1) 交流电压表:0~500V带镜面交流电压表一只,精度1.0级。
(2) 交流电压表:0~5A带镜面交流电流表一只,精度1.0级,具有超量程报警、指示、切断总电源等功能。
(3) 功率、功率因数表:由微电脑、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话功能控制模式。为了提高测量范围和测试精度,在硬、软件上均分八档区域,自动判断、自动换档。功率测量精度1.0级,电压、电流量程分别为450V、5A,测量功率因数时还能自动判断负载性质(感性显示“L”,容性显示“C”,纯电阻不显示),可储存15组数据,供随时查阅。
(4) 直流电压表:直流数字电压表1只,测量范围0~300V,三位半数显,输入阻抗为10MΩ,精度0.5级。
(5) 直流电流表:直流数字电流表1只,测量范围为0~5A,三位半数显,精度0.5级,具有超量程报警、指示、切断总电源等功能。
(二)实验桌
实验桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、而磨高密度板、结构坚固,造型美观大方。桌子左右各设有两个抽屉(带锁)。
(三)实训挂箱
挂箱上已安装有熔断器、钮子开关、交流接触器、时间继电器、直流接触器、按钮开关、信号指示灯、热继电器等,所有器件均采用国内外知名品牌。各种实训元器件的接线都在接线端子排上进行接线,避免了因长期在器件本身进行螺丝拆装而导致元器件的损耗,通过走线槽走线,进行工艺布线训练。实训电路与装置电源的连接通过安全插座和高可靠护套结构手枪插连接线,安全快捷。
1.DW-01维修电工实训组件(一)
挂板上装有热继电器、交流接触器、按钮指示灯(6.3V),接线端子和安全插座等。
2.DW-02维修电工实训组件(二)
挂箱上装有螺旋式熔断器、直插式熔断器、低压断路器、时间继电器、交流接触器、接线端子和安全插座等。
3.DW-03维修电工实训组件(三)
挂箱上装有螺旋式熔断器、转换开关、 电磁阀、十字开关、行程开关等
4.DW-00电子线路安装板:用于电子线路板调试时的固定
5.电子线路实训板(4块)
6.三相鼠笼式异步电动机380V/Y
7.三相鼠笼式异步电动机380V/△
三、ZRWXG-01A  高性能初级维修电工及技能培训考核装置技术参数
1. 输入电压:三相四线(或三相五线)380V±10% 50Hz
2. 工作环境:温度范围为-10~+40℃  相对湿度<85%(25℃)
3. 外形尺寸:1680×800×1600mm3
4. 装置容量:<1.5KVA
