便携式机械传动搭接实验箱

栏目分类:机械实训设备   发布日期:2018-04-03   浏览次数:
便携式机械系统创意组合及测试分析实验台,便携式机械传动设计实验台传动及变速器中任选两种或两种以上,用联轴器或离合器联接组成多级组合传动,咨询热线13122891392

联系方式见右侧悬浮框

【便携式机械系统创意组合及测试分】是根据客户需求而写的,非常具有代表性,在客户搜索【便携式机械系统创意组合及测试分】时,都能通过我们来了解相关资讯,而且【便携式机械系统创意组合及测试分】在客户有需求时提供参考意见。

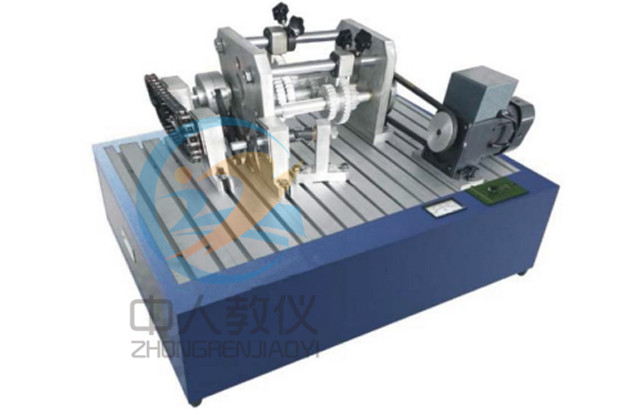

ZRJX-BXS便携式机械系统创意组合及测试分析实验台

一、实验箱使用的目的

机械传动装置是机器或机组的主要组成部分,起着传递动力或改变运动的重要作用。根据需要选择传动类型,组合出合理的机械传动方案,是《机械设计》课程教学中的重要内容。
使用目的在于:
1、加深对各种类型的机械传动的感性认识和理论认识;
2、通过拼装各种组合传动方案,可对比分析不同方案的传动特点,本实验箱是培养学生创新能力的理想平台;
3、便携式机械传动设计实验台为便携式,可电动、也可手动,可配置在开放实验室,学生也可借用,利用课余时间进行拼装,提高学生动手能力和学习兴趣。
便携式机械系统创意组合及测试分析实验台,便携式机械传动设计实验台

二、实验内容

1、拼装各种类型组合的机械传动,观察各种单级传动,分析其传动原理及特点;
2、对比分析不同组合传动的特点。
三、实验箱简介
1、实验箱配置及主要技术参数;本实验箱备有63种162个自制零部件、20种标准件及8种外购件,还有4种5件拼装工具。箱内大部分零件采用硬铝合金精制,加工精度高,使用轻巧方便,工作台面板为带T形槽工业铝型材制作,组装方便快速。各种零件的名称、数量及主要技术参数如附表所示。
2、拼装方案:利用本实验箱配备的零部件可组装数十种机械传动方案
主要有:
(1)单级传动:V带传动、链传动、圆柱齿轮传动、圆锥齿轮传动、槽轮机构、单十字万向联轴器传动等。
(2)变速器:参照CA6132精密车床变速器设计。
手动滑动套,使两三联齿轮分别沿二根花键轴滑移,通过三根传动轴(二根花键轴及一根平键轴)上不同的齿轮啮合,可得9级传动比。三根传动轴可三角形布置,也可展开布置。卸下平键轴,装上中介轮轴及介轮,可得含介轮的齿轮传动。
(3)多级组合传动:可在上述单级传动及变速器中任选两种或两种以上,用联轴器或离合器联接组成多级组合传动。

三、实训项目举例:

电机—V带—槽轮机构组合传动
电机—V带—链—槽轮机构组合传动
电机—V带—单十字万向联轴器传动
电机—V带—离合器—链—槽轮机构组合传动
电机—V带—槽轮机构—V带(或链轮)组合传动
电机—V带—滑块联轴器—V带(或链)组合传动
电机—V带—锥齿轮—变速器—柱销或滚子链联轴器—链—槽轮机构组合传动
电机—V带—各种联轴器—链—槽轮机构组合传动
电机—V带—变速器(中介轮)—离合器—V带组合传动
电机—V带—蜗轮蜗杆—链—槽轮机构组合传动
手轮电机—V带—蜗轮蜗杆—十字万向节—槽轮机构组合传动
电机—V带—蜗轮蜗杆—链—联轴器—槽轮机构组合传动
手轮—V带—槽轮机构组合传动
手轮—链—槽轮机构组合传动
手轮—V带—离合器—链—槽轮机构组合传动
手轮—锥齿轮—槽轮机构—V带组合传动
手轮—锥齿轮—槽轮机构—链轮组合传动
手轮—锥齿轮—变速器—柱销或滚子链联轴器—链—槽轮机构组合传动
手轮—各种联轴器—链—槽轮机构组合传动
手轮—变速器(中介轮)—离合器—V带组合传动
手轮手轮—V带—蜗轮蜗杆—链—槽轮机构组合传动
手轮手轮—V带—蜗轮蜗杆—十字万向节—槽轮机构组合传动
手轮—V带—蜗轮蜗杆—链—联轴器—槽轮机构组合传动

四、其它

电机功率:60W
工作台拼装后尺寸:720X480X270mm
零件箱尺寸:580x360x160
总重量:28Kg
