液体动压轴承实验台

栏目分类:机械实训设备   发布日期:2018-01-19   浏览次数:
液体动压轴承实验台,轴承实验台,轴承实验教学设备使用压力传感器测量轴承径向及轴向压力分布值,观察滑动轴承的动压油膜形成过程与现象,实现了全自动动检测及性能参数变化曲线的自动绘制。

联系方式见右侧悬浮框

【液体动压轴承实验台,轴承实验台,轴承实验教学设备】是根据客户需求而写的,非常具有代表性,在客户搜索【液体动压轴承实验台,轴承实验台,轴承实验教学设备】时,都能通过我们来了解相关资讯,而且【液体动压轴承实验台,轴承实验台,轴承实验教学设备】在客户有需求时提供参考意见。

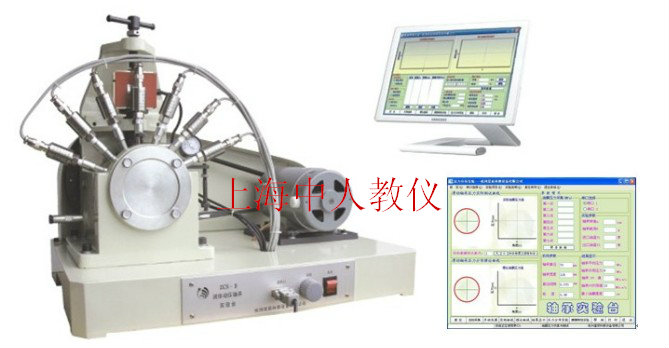

液体动压轴承实验台(带微机接口、含软件)





实验内容:



(1) 液体动压轴承油膜压力径向分布的仿真分析;

(2) 液体动压轴承油膜压力轴向分布的测试分析。

(3) 液体动压轴承摩擦力矩,摩擦特征曲线的测定分析;

(4) 液体动压轴承运动模拟;

(5) 液体动压轴承实验的其他重要参数测定:如轴承平均压力值、轴承PV值、偏心率、最小油膜厚度等。



功能及特点:

(2)使用压力传感器测量轴承径向及轴向压力分布值,观察滑动轴承的动压油膜形成过程与现象

(3)使用摩擦力传感器进行实时采样并显示轴承摩擦力矩值;

(4)采用力及转速传感器,测量轴承工作载荷及主轴转速;

(5)公司自行开发的配有功能较强的测试分析软件具有实验数据自动采集、测试分析,理论仿真,保存数据及提交实验报告等功能。并可自动绘制出液体动压轴承径向油膜压力分布曲线与承载量及摩擦特性曲线。也可手动抄录计算机上所显示的实验数据,手工绘制出液体动压轴承径向油膜压力分布曲线与承载量及摩擦特性曲线;

(6)可进行实验仿真分析及其他重要参数测定,如轴承平均压力值、轴承PV值、偏心率、最小油膜厚度等。



主要技术参数:

(1) 轴瓦内直径:d=70mm

(2) 有效长度:B=125mm

(3) 加载范围:W=0~2000N

(4) 主轴调速范围:0-500rpm

(5) 加载传感器量程:0~2000N 精度:0.05%

(6) 油膜压力传感器量程:0~1MPa 精度:0.3%

(7) 摩擦力传感器量程:0~60N 精度:0.05%

(8) 电机额定功率:P=400w

(9) 电 源:220V交流/50HZ

(10) 外形尺寸:600×430×500(mm)

(11) 重 量:65kg


ZRHZS滑动轴承实验台

一、主要实验内容
1、观察滑动轴承的结构、测量其径向油膜压力分布和
轴向油膜压力分布。
2、测定其摩擦特征曲线(特别低转速能进行演示)。
3、能观察并计算油膜厚度。
4、能检测油膜厚度(限于订做)。
二、主要性能特点
1、实现了全自动动检测及性能参数变化曲线的自动绘制
2、实现了压力油膜分布曲线的虚拟仿真。
3、采用弹性加载系统,能有效减小主轴轴颈的变形。
4、调整采用直流无级调整。
三、主要技术参数
l、主轴直径:d=75mm;
2、有效长度:L=100mm
3、直径间隙:0.015mm ;
4、加载范围:0-400kg
5、转速范围:0-1200rpm;
6、电机功率:600W
7、外形尺寸:170×500×650;
8、重量:52kg
