透明液压实训考核设备

栏目分类:液压与气动实训设备   发布日期:2017-05-08   浏览次数:
透明液压实训考核设备,透明液压教学实训装置是国家技术、中专、大专院校的液压传动通用教学设备。

联系方式见右侧悬浮框

【透明液压实训考核设备,透明液压教学实训装置】是根据客户需求而写的,非常具有代表性,在客户搜索【透明液压实训考核设备,透明液压教学实训装置】时,都能通过我们来了解相关资讯,而且【透明液压实训考核设备,透明液压教学实训装置】在客户有需求时提供参考意见。

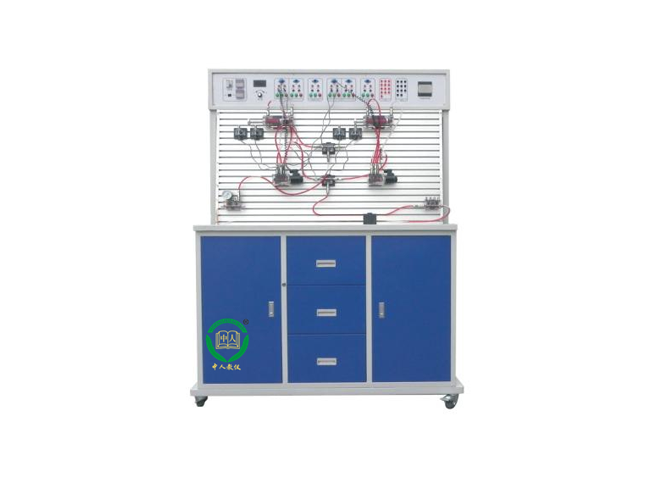

1.产品名称:透明液压实训考核设备
2.别名:透明液压教学实训装置
3.型号:ZRTYY-18A
4.品牌:中人
5.演示台外形尺寸:1500mm(长)×700mm(宽)×1800mm(高)。
6.电源:220V  50Hz   (市电)
7.油泵电机:Z-400  直流电动机,功率:400W  并配专用稳压直流电机调速器,调速范围:0-2000RMP
8.演示实验油路液流要求压力仅需0.3-0.5Mpa (油泵最高压力:Pmax=1.5Mpa)
9.液压泵工作时离液压台1.5m远处噪声≤58dB。



一、透明液压实训考核设备,透明液压教学实训装置的概述
为了尽快的适应各个领域的发展,培养出大量的掌握液压传动基础知识和实际操作技能的技术工人、技术员、工程师、输送到社会主义建设的各条战线。我公司根据《液压传动》、《液压原理》、《机械基础》、等教材内容要求和国内液压元件特点,参考国外先进技术,经过多年的努力探索,我们以理论为依据,以实验为手段,采用高精密度加工工艺,克服了透明有机塑料具有热塑性,容易变形,机械强度差,而液压元件表面光洁度,结构精度要求高的一系列实际困难,最终研制成功ZRTYY型透明液压传动演示系统。它填补了国家技术、中专、大专院校的液压传动通用教学设备的空白。
该产品曾多次参加国家教委举办的全国性教学仪器展示订货会,在会上获得了国家教委领导同志的好评与广大老师的喜爱,现已有全国各省市的200多所学校选择与使用了我公司的产品,卓越的产品性能,诚实的经营作风,获得了广大学校领导、教授、老师的信赖,并为我们的产品改进与发展提供了大量宝贵意见与建议。透明液压传动演示系统与透明液压传动实验室成套设备推出之际,特向他们致以崇高的敬意。
各种机械对液压传动的要求是多种多样的,一般多是由方向控制回路,压力控制回路,速度控制回路,顺序控制回路等基本功能回路组成。该实验台采用了采用1.2mm冷扎钢板制作,并进行喷丸处理,外形结构美观大方,坚固耐用,操作方便。本演示系统通过对以上
四大基本功能的十八种基本控制回路的实验演示(扩展实验可达60种),使学生能熟识二十多种常用液压元件的结构性能及用途,掌握十几种基本回路的工作过程及原理,提高学生故障处理及解决问题的能力,在实验演示中得到启发,引发兴趣,利用它可以对本产品所提供的各种元件容限内的其它油路进行实验(如图设计,毕业设计)。
本产品价格仅为进口同类产品的一半,而其功能由于参考了国内液压元件特点,因此,更加适合于国内的教学要求。本系统采用透明液压元件,组合插式结构,活动油路接头,通用电气线路,利用附配工具材料,参照实验指导书,可以方便的进行各种常用液压传动的控制,实验及测试,可以让学生了解油路及液压元件内部的原理,结构及工作过程,是液压传动教学的理想设备。
二、透明液压实训考核设备,透明液压教学实训装置的十八种基本液压传动控制回路
1.用换向阀的换向回路
2.用“O”型机能换向阀的闭锁回路
3.用液控单向阀的闭锁回路
4.压力调定回路
5.二级压力回路
6.用减压阀的减压回路
7.用增压缸的增压回路
8.用换向阀的卸载回路
9.进油节流调速回路
10.回油节流调速回路
11.调速齿轮泵调速回路
12.调速齿轮泵和调速阀的复合调速回路
13.流量阀短接的速度换接回路
14.二次进给回路
15.用顺序阀的顺序动作回路
16.用压力继电器的顺序动作回路
17.用电器行程开关的顺序动作回路
18.用行程阀的顺序动作回路
三、透明液压实训考核设备,透明液压教学实训装置的配置清单


序 号 名          称 单  位 数 量 备      注
01 ZRTYY-18AY型实验演示台 1
02 ZRTYY18A型电气线路面板 1 安装演示台上
03 拖动电机及调节器速电路 1 安装演示台上
04 齿轮油泵 1 安装在泵站上
05 油箱 1 安装在泵站上
06 行程开关组件(常开) 2 组合透明元件
07 行程开关组件(常闭) 2 组合透明元件
08 双作用油缸(带撞块) 2 组合透明元件
09 弹簧回位油缸 1 组合透明元件
10 增压油缸 1 组合透明元件
11 单向阀 2 组合透明元件
12 液控单向阀 2 组合透明元件
13 溢流阀 2 组合透明元件
14 先导式溢流阀 1 组合透明元件
15 节流阀 1 组合透明元件
16 调速阀 2 组合透明元件
17 顺序阀 2 组合透明元件
18 减压阀 1 组合透明元件
19 二位二通电磁换向阀 1 组合透明元件
20 二位四通电磁换向阀 2 组合透明元件
21 “O”型三位四通电磁换向阀 1 组合透明元件
22 “H”型三位四通电磁换向阀 1 组合透明元件
23 “M”型三位四通电磁换向阀 1 组合透明元件
24 二位四通行程换向阀 1 组合透明元件
25 三位五通手动换向阀 1 组合透明元件
26 压力继电器 1 组合透明元件
27 压力表 3 组合透明元件
28 五通 3 组合透明元件
29 四通 7 组合透明元件
30 直流电源单元 1 电 器 配 件
31 单元电器连接电缆 3 电 器 配 件
32 220V电源插头线 1 电 器 配 件
33 电磁阀通用连结线 4 电 器 配 件
34 压力继电器插头线 1 电 器 配 件
35 活动扳手125*19 1 工具
36 内六角M6 1 工具
37 十字螺丝刀一字 1 工具
38 十字螺丝刀十字 1 工具
39 尖嘴钳 1 工具
40 孔用挡圈钳(内) 1 工具
41 孔用挡圈钳(外) 1 工具
42 剪刀 1 工具
43 说明书 1 附     件
44 备用油管接头 5 附     件
45 502胶水一瓶 1 附     件
46 各种“O”型挡圈 若干 附     件
47 各种油封 若干 附     件
48 各种内六角螺丝 若干 附     件
49 毛巾 5 附     件
50 透明液压皮管 30米 附     件
51 专用液压油 1 附     件
52 油盘 1 附     件
53 透明液压演示系统装箱清单 1 资     料




如对本产品/文章:透明液压实训考核设备,透明液压教学实训装置有任何疑问请随时联系我们,我们将为您提供最全的实训室建设方案和最优质的服务

本文关键词:透明液压实训考核设备,透明液压教学实训装置

【透明液压实训考核设备,透明液压教学实训装置】是上海中人原创,如果您在了解产品的过程中受到启发,想要咨询相关设备的问题,我们将派专员为您解决疑问,或者您在阅读【透明液压实训考核设备,透明液压教学实训装置】中有想不通的问题,也可以咨询我们,我们将为您提供快速解决【透明液压实训考核设备,透明液压教学实训装置】问题的方案
