机械传动振动分析实验台

栏目分类:机械实训设备   发布日期:2017-12-10   浏览次数:

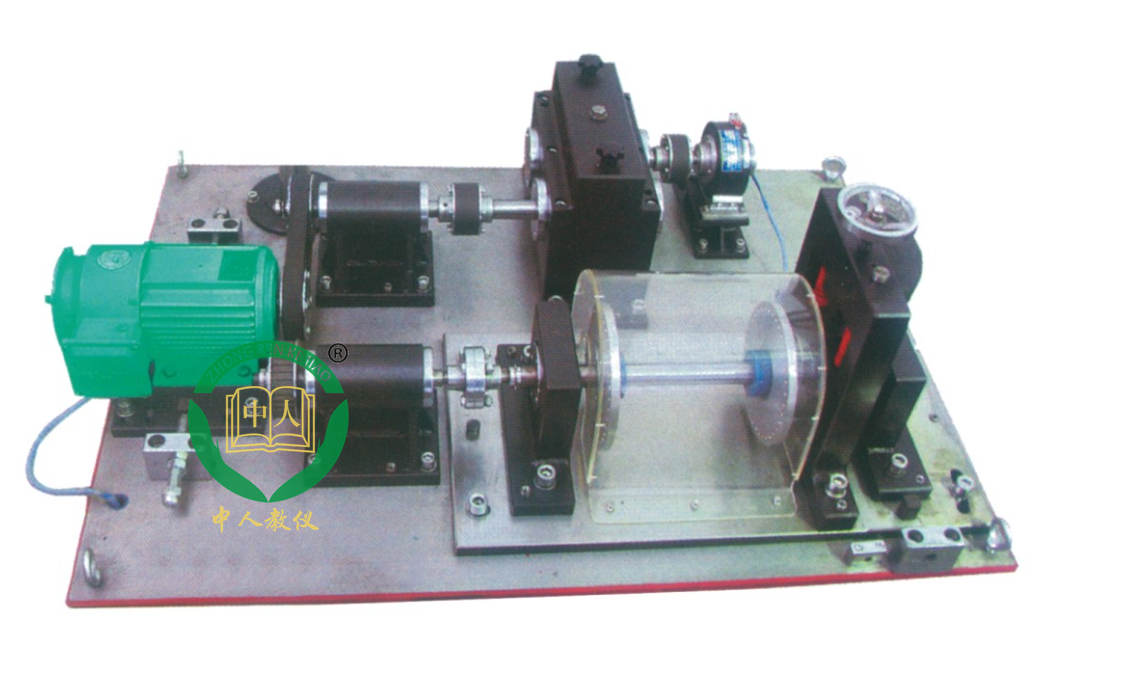

机械传动振动分析实验台,机械故障检测实训装置转盘偏转角度及配重可调节,与其他实验组件的安装位置以及组件的有机组合, 可模拟各种机械运行故障。

联系方式见右侧悬浮框

【机械传动振动分析实验台,机械故障检测实训装置】是根据客户需求而写的,非常具有代表性,在客户搜索【机械传动振动分析实验台,机械故障检测实训装置】时,都能通过我们来了解相关资讯,而且【机械传动振动分析实验台,机械故障检测实训装置】在客户有需求时提供参考意见。

机械传动振动分析实验台,机械故障检测实训装置

一、主要实验内容

1、滚动轴系模拟;
可方便的将被测部分更换成有缺陷的轴承。可模拟的故障有:轴承內围损伤,外围损伤,滚珠损伤,轴承安装不良,轴承与轴承之间的松动。
2、齿轮故障模拟:
通过更换有缺陷的齿轮,可模拟的故障,3种。
3、轴承故障模拟:
通过调整轴上旋转圆盘上的平衡重量,可以模拟轴不平衡(单面、双面)(或叶轮不平衡)缺陷,调整轴座底盘的安装位置可以模拟轴安装不对中缺陷。可变速模拟在不同速度条件下的故障特征,变速范围为75-1450mm。

二、主要性能特点

1、 机械传动振动分析实验台,机械故障检测实训装置由变速驱动电机,轴承,齿轮箱,轴,偏重转盘(2只),加载器等组成,各机械传动部件自成模块,可组成不同试验系统。
2,转盘偏转角度及配重可调节,与其他实验组件的安装位置以及组件的有机组合, 可模拟各种机械运行故障。
3、系统的机械部分包括:
有缺陷的轴承(外围缺陷,內围缺陷,滚珠缺陷);三只备件齿轮;旋转圆盘的配重块(在圆盘四周边缘每隔10度开一X孔,用于固定和测平衡用的配置块)。
4、机械传动振动分析实验台,机械故障检测实训装置备有故障齿轮模块,配合负载模块即可模拟齿轮传动故障。
5、机械传动振动分析实验台,机械故障检测实训装置可在机械系统在不同速度,不同负载下运行,以模拟机械系统的不同工况。
6、机械传动振动分析实验台,机械故障检测实训装置采用高性能测控卡,可自动模拟工况和实时检测机械参数,并形成可视化监测界面。
7、系统检测分析软件平台采用LABVIEW软件平台,提供多种数据分析算法。
8、软件基于C#和JS语言编程设计,用户自行根据电脑配置选择不同的交互界面大小,可选流畅画质,中等画质,完美画质等六级画质等级。可选择齿轮轴系、蜗杆轴系等十多种轴系机构进行安装、拆卸、装配、零部件测量、考核等。零件拆装的步骤过程中有智能提醒,软件内的模型均采用3D模型,由3Dmax制作而成,并经过渲染和润色,使模型看起来与真实部件一般无二,设有非标零件库、标准零件库、测量工具库供拆装选择。软件内配有实验的目的、步骤、要求等集成的电子实验考核题及指导书。使用考核功能时,软件随机出题供学生回答,当学生答完题目时给出考核分数。本软件可以进行全方位旋转、放大、缩小观看其细节。
9、教师教学平台系统支持导入3DS、STL以及此平台保存的nxm格式文件。支持将系统中的项目文件进行单独保存为一个文件(格式为nxm),并支持通过软件对该文件进行二次编辑,同时该文件可支持PPT控件播放。支持设置6个视图轴视图、前视图、后视图、左视图、右视图以及俯视图,设置时系统提供3个轴(X、Y以及Z轴)每个轴4个角度(0°、90°、180°以及270°)快捷旋转功能。支持模型动作设置,动作类型分6种(一次、反复、持续、状态、替换以及定位)。支持镜头动画设置,镜头数量无限制,并支持设置每个镜头的切换时间;还有其他2个辅助,1个是测试播放,另1个是全部删除。支持将时间轴设置,用于将“动作设置”和“镜头动画设置”中的动作进行串连,并支持设置每个动作的开始时间和运行时间,同时还可以对动作进行全部重置、时间轴播放以及全部删除功能。可以通过平台配套控件将模型动画文件加载到课件上进行三维动画教学,实现课件中完全三维交互。

三、主要技术参数及配置

1、驱动电机
a.形式:三相交流变频电机
b.功率:0.75kw
2、变频调速器
可控制电机转速,调速范围0-1450rpm
3、制动器
a.形式:磁粉离合制动器
b.径向加力器;
c.最大转矩:5N,m
4、齿轮箱
a.齿轮:大齿轮,模数2,齿数75,材质S45C(3只,其中2只备件齿轮)小齿轮,模数2,齿数55,材质S45C(2只,其中1只备件齿轮)
b.润滑:浸油式
c.轴承:滚动轴承(n203)
5旋转配置2只(产生失衡用圆盘)
a.形状:¢200X10mm*2
b.材质:钢制8
c.平衡块安装:每10度一处(平衡块6只)
6、轴承:马达X用滚珠轴承:模块检测试验滚柱轴承N205(4只,其中3只故障轴承)
(5)安装平板采用铸铁平板,尺寸1200*700*80
7、数据测控卡:阿尔泰PCI2366
PCI2366主要技术指标:
总线及制作工艺特点
◆ 32位PCI 总线,支持PCI2.2协议,真正实现即插即用
◆ 支持5V PCI总线
◆ FPGA接口芯片设计,具有极高的保密性,特别适合OEM合作
AD模拟量输入功能
◆ 转换器类型:ADS774JP
◆ 输入量程:±10V、±5V、0~10V
◆ 转换精度:12位(Bit)
◆ 采样速率:100KHz(10微秒/点),不提供精确的硬件分频功能
◆ 模拟通道输入数:16路单端或8路双端输入
◆ AD部分硬件增益:1~1000倍
◆放大器增益G与电阻NG的运算关系为:G=1+50KΩ/NG
放大器增益:
◆ 转换时间:8us
◆模拟输入阻抗:>100MΩ
◆ 放大器建立时间:10us
◆ 放大器增益误差:0.024%
◆ 非线性误差:±1LSB(最大)
◆ 系统测量精度:0.1%
◆ 工作温度范围:0℃ ~ +50℃
◆ 存储温度范围:- 20℃ ~ +70℃

四、主要配置

序号 名称 型号、规格 数量 品牌 备注
1 计算机 500G硬盘,21寸显示器
CPU 4核i5
内存 2G
1
2 数据采集卡 PCI2366 1 阿尔泰
3 打印机 打印机 1 HP
4 变频器 380VAC 1 LG 驱动功率与驱动电机配套
5 转矩传感器 5NM 1 国产
6 转速传感器 360栅 1 OMRON
7 振动速度传感器 0-1000HZ 2 国产
8 振动加速度传感器 0-10g 1 国产
9 检测仿真软件 LBVIEW 1 自制
10 控制柜 测控系统 1 自制
1 试验台架 1200*800*700
板筋厚1.5mm
1 自制
2 电机 0.75KW 1 苏州
3 试验模块 非标 1 苏州




如对本产品/文章:机械传动振动分析实验台,机械故障检测实训装置有任何疑问请随时联系我们,我们将尽力为您提供最全的实训室建设方案和最优质的服务
