轴承实验台

栏目分类:机械实训设备   发布日期:2018-01-24   浏览次数:
滚动轴承承组合及受力分析实验台采用联动结构,可同时检测向轴承及推力轴承外圈及滚动体的压应力。对抽出可直接施加X向及Y向负载.可检测轴承轴向受力、可通过同步带传动带动转轴转动。

联系方式见右侧悬浮框

【轴承实验台,滚动轴承综合分析实验台】是根据客户需求而写的,非常具有代表性,在客户搜索【轴承实验台,滚动轴承综合分析实验台】时,都能通过我们来了解相关资讯,而且【轴承实验台,滚动轴承综合分析实验台】在客户有需求时提供参考意见。

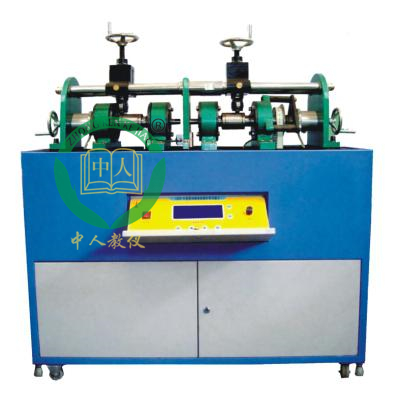

ZRFS-1型轴承实验台

轴承实验台,滚动轴承综合分析实验台

滚动轴承是机械传动结构中应用最广泛、也是最重要的的支承零件之一、了解滚动轴承的结构、安装及传动性能是完成机械综合设计的重要环节。为弥补传统实验教学环节的空白,我公司在专家的支持下、自主引发了轴承实验台,滚动轴承综合分析实验台系到、该实验台系列以其创新性的结构性式及稳定的性能得到了广大用户的好评。

一、主要实验内容

1、轴承组合设计与拼装(三维虚拟设计)实验可虚拟装配轴承
2. 轴承径向应力分析实验可描绘轴承滚动体受力分布图
3、轴承轴向载荷分析实验可验证推力轴承的外载附加轴向力及轴向力的平衡关系
4、铀承外圈应力变化分析实验轴承外圈在动载荷状态的下应力变化规律
5、轴承振动及温升分析实验ZRFS-1升级型具备

二、主要结构特点

1、采用联动结构,可同时检测向轴承及推力轴承外圈及滚动体的压应力。对抽出可直接施加X向及Y向负载.可检测轴承轴向受力、可通过同步带传动带动转轴转动.对轴承施加载荷。
2、检测系统CPU采用Mega系到单片机、系统可实现多路数据实时采集。具有精度高,速度快,稳定性好的特点
3、科用VBSolidWorks混合编程,含虚拟设计参数可视化分析及实验教学录像等内容

三、主要技术指标

1、实验轴承类型种:2种(圆锥滚子轴承,深沟球轴承)
2、径向加最大加载500KG, 加载行程范围0一200mm
3、轴向触大加载:100KG
4、压力传感器参数
荷重压力传感器     精度等级:0.05  量程:5000N
轴向压力传感器     精度等级:0.05  量程:5000N
应力检测传感器     精度等级:0.05  量程:5000N
5、最大工作速度:300rpm


如对本产品/文章:轴承实验台,滚动轴承综合分析实验台有任何疑问请随时联系我们,我们将尽力为您提供最全的实训室建设方案和最优质的服务

本文关键词:轴承实验台,滚动轴承综合分析实验台

【轴承实验台,滚动轴承综合分析实验台】是上海中人原创,如果您在了解产品的过程中受到启发,想要咨询相关设备的问题,我们将派专员为您解决疑问,或者您在阅读【轴承实验台,滚动轴承综合分析实验台】中有想不通的问题,也可以咨询我们,我们将为您提供快速解决【轴承实验台,滚动轴承综合分析实验台】问题的方案
