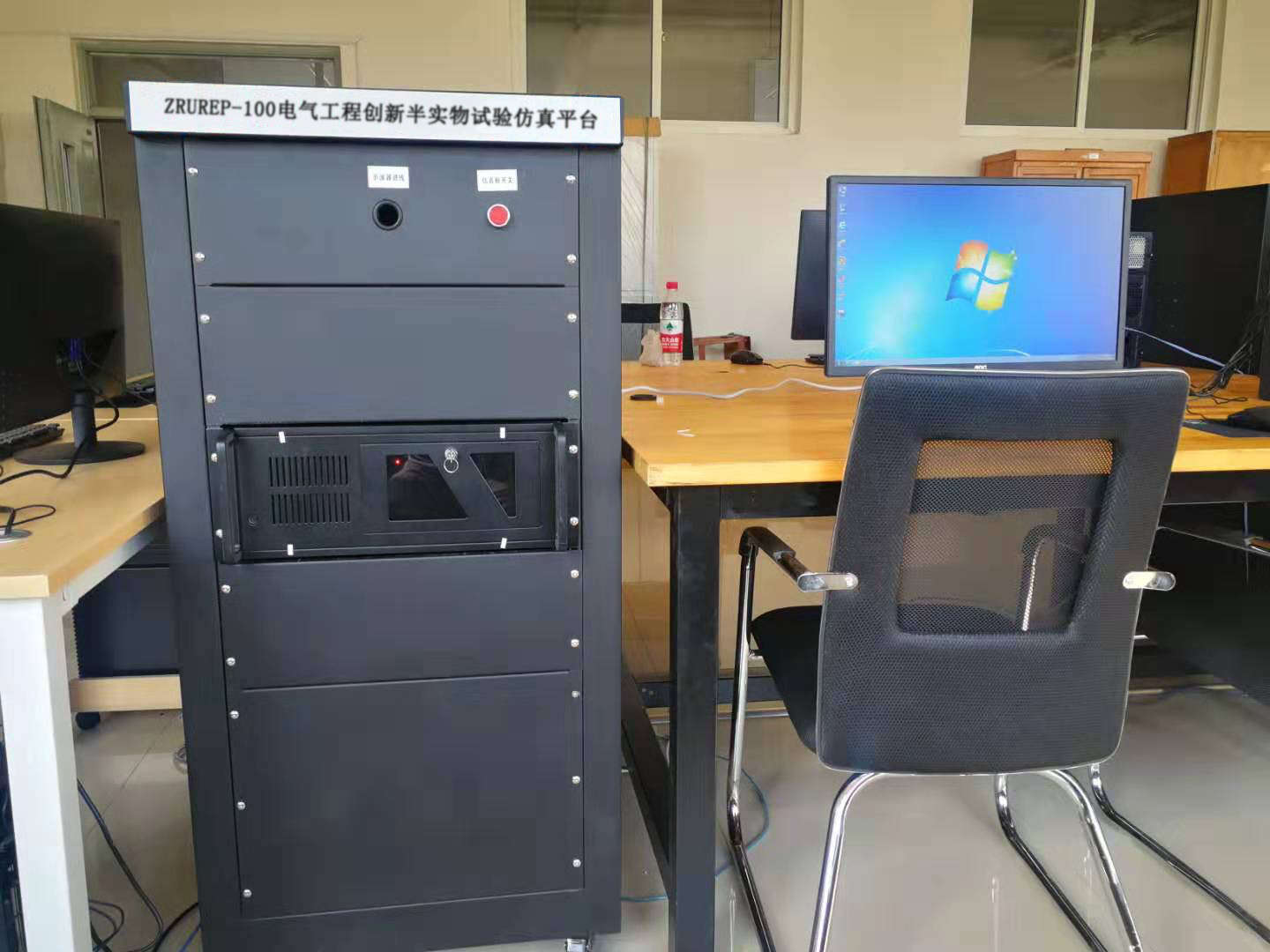

ZRUREP-100 电力工程创新半实物试验仿真平台

序号

设备名称

主要技术指标

数量

（台套）

1

ZRUREP100控制实时仿真器

主要技术指标：

1、额定数据

1）额定电源电压: DC220V

2）额定交流电压：相电压100/√3V

3）额定交流电流：5A

4）额定频率：    50Hz

5）半周波： 100In

2、装置功耗

1)交流电压回路：  每相不大于1VA；

2)交流电流回路：  In=5A时每相不大于1VA；In=1A时每相不大于0.5VA；

3)零序电流回路:   1A；

4)保护电源回路：  正常工作时,不大于12W；保护动作时,不大于15W。

3、环境条件

1)环境温度

工作： -25℃～+55℃。

储存：-25℃～+70℃，相对湿度不大于80%，周围空气中不含有酸性、碱性或其它腐蚀性及爆炸性气体的防雨、防雪的室内；在极限值下不施加激励量，装置不出现不可逆转的变化，温度恢复后，装置应能正常工作。

2)相对湿度：最湿月的月平均最大相对湿度为90％，同时该月的月平均最低温度为25℃且表面不凝露。最高温度为+40℃时，平均最大湿度不超过50％。

3)大气压力：80kPa～110kPa（相对海拔高度2km以下）。

、实时仿真器机箱，仿真处理器具有4核心，处理器主频不低于3.2GHz，具有 6MB三级缓存，采用22纳米制作工艺，最高TDP为77W。处理器支持双通道DDR3 1600内存。

1

2

ZRLY-AA100实时仿真器接口板卡

 主要技术指标：

1、额定数据

1）额定电源电压: DC220V

2）额定交流电压：相电压100/√3V

3）额定交流电流：5A

4）额定频率：50Hz

半周波：100In

2、装置功耗

1）交流电压回路：每相不大于1VA；

2）交流电流回路：In=5A时每相不大于1VA；In=1A时每相不大于0.5VA；

3）零序电流回路:1A；

4）保护电源回路：正常工作时,不大于12W；保护动作时,不大于15W。

5）实时仿真器接口板卡，模拟量输入18路；电压型信号输入，范围-10V-10V;模拟量输出18路,电压型信号输出，范围-10V-10V;；数字量输入64路，TTL电平；数字量输出64路，TTL电平。

1

3

ZRLY-CH100实时仿真器通信卡

主要技术指标：

1、额定数据

1）额定电源电压：DC220V

2）额定交流电压：相电压100/√3V

3）额定交流电流：5A

4）额定频率：50Hz

半周波：100In

5）实时仿真器通信卡，带宽要求1000Mbit/s，支持以太网通信规约

1

4

ZRLY-C512实时仿真通信模板

主要技术指标：

1、额定数据

1）额定电源电压: DC220V

2）额定交流电压：相电压100/√3V

3）额定交流电流：5A

4）额定频率：50Hz

半周波：100In

5）实时仿真通信模板，模拟量输入18路；模拟量输出18路；数字量输入64路；数字量输出64路

1

5

ZRJG-1200机柜及

连接附件

1、 基本参数

1）型号：ZRJG-1200

2）供电电源：AC220V

3）频率：50HZ

4）功率：1.5KW；

5）重量：130KG

2、绝缘性能

◎ 绝缘电阻：装置所有电路与外壳之间绝缘电阻在标准条件下，不小于100MΩ

◎ 戒指强度：装置所有电路与外壳的介质强度能耐受交流50HZ，电压2KV（有效值）历时1MIN实验，二无绝缘击穿或闪络现象。当复查戒指强度是，试验电压值为规定值的75%。

3、 冲击电压

◎ 导电部分对外露的非金属部分及外壳之间，在规定的试验大气条件下，能耐受幅值为5KV的标准雷电波短时冲击检验

4、 抗干扰能力

◎ 装置能承受GB/T14598.13规定的频率为1HZ及100HZ衰减震荡波（第一个半波电压幅值共模为2.5KV差为1KV）脉冲干扰试验；

◎ 装置能承受GB/T14598.14规定的严酷等级为Ⅳ级的静电放电干扰试验

◎ 装置能承受GB/T14598.9规定的严酷等级为Ⅲ级的辐射电磁干扰试验

◎ 装置能承受GB/T14598.10规定的严酷等级为Ⅳ级的快速瞬变干扰试验

5、 机械性能

◎ 工作条件：装置能承受严酷等级为1级的振动响应、冲击响应试验。

◎ 运输条件：装置能承受严酷等级为1级的振动耐久、冲击耐久及碰撞试验。

6、 环境条件

环境温度

◆ 工作：-10℃~+50℃

◆ 储存：-25℃+70℃在极限值下不适加激励量，装置不出现不可逆变化，温度恢复后装置应能正常工作；

◎ 大气压力：86~6KPA（相当于海拔高度2KM及以下）；

◎ 相对湿度：不大于95%，无凝露；

◎ 其他条件：装置周围的空气带有酸、碱、腐蚀或奥加或爆炸性的物质。

7、材料：冷轧钢板，

8、尺寸600mm*800mm*1700mm

1

6

监视软件

满足实验教学中心设备远端监测与控制的应用要求。监测与控制对象可根据实验需要进行灵活配置，具有良好的可扩展性，软件采用组态软件。

（1）图形界面能够对应物理动模系统组网方式的变化而灵活改变，即采用组态软件。只有当图形界面与物理动模组网完全一致时才可以开始试验；监控主站软件具有防误操作功能。

（2）操作界面具有在图形画面上操作，有利学生对操作对象的理解。

（3）监控的实时数据库为开放式，系统建模及组网软件可对用户开放，便于建立模型以及动态模拟系统和数字模拟系统接口。

(4)监控软件，256路输入输出通道，支持模拟量输入，模拟量输出，开关量输入，开关量输出。

支持MATLAB/simulink建模，可在MATLAB/simulink环境下搭建用户模型，与MATLAB/simulink无缝连接

1

7

数字示波器

1

8

电脑

用户自配

1

9

工具管理创新训练仿真案例文件包

该创新设计项目包括的设计内容有：①两级式光伏发电系统控制器设计（可实现MPPT与并网控制）；②充电桩控制策略设计；③交流微电网协调控制器设计；④直流微电网协调控制器设计⑤配电网潮流优化控制策略设计。

1
