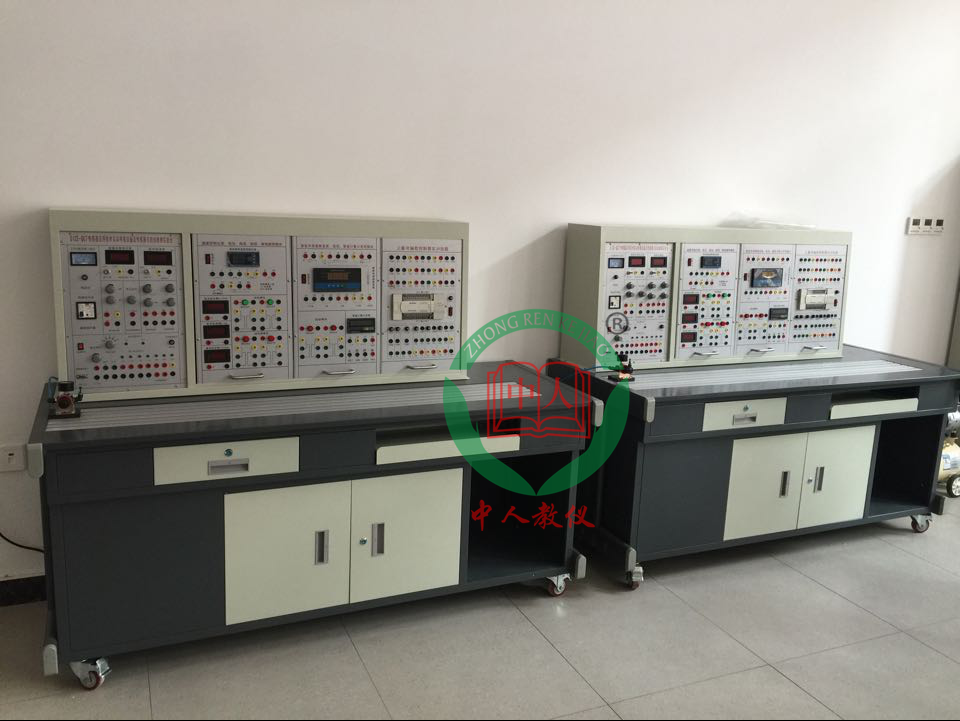

上海中人专业提供 ZRCG-XK传感器信号与控制实验实训台,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察 ZRCG-XK传感器信号与控制实验实训台，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。 ZRCG-XK传感器信号与控制实验实训台，是中人公司的品质效益保障教学产品。 文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词： ZRCG-XK传感器信号与控制实验实训台
一、设备要求：
现在社会自动化的程度越来越高，传感器的应用日益广泛，要求该装置除可完成中职院校传感器相关课程外，还可配合一些自动检测类技术设备，实现一体化教学。该实训平台也可完成电气自动化、物联网技术应用专业群的传感器相关的教学。使他们不局限于书本的知识，而是以实际的操作过程代替知识的被动教授，激发他们的学习积极性，让学习的方式变被动为主动，提高学习的效率，让他们真正感到学以致用，用所学的理论指导实际的设计。
二、功能组成及要求：
要求包含传感器有：光纤传感器、电磁感应传感器、光电传感器、电容式传感器、电感式传感器及电源模块、指示和蜂鸣模块等。
实训系统提供上位机软件，通过上位机模块和计算机通信，传感器信号通过硬件采集，在屏幕上以数字量和模拟量形式实时显示，给用户更直观的认识。
3.实训系统需包含测试物件一个，内包含各种类型传感器的检测介质（包括光电、磁性、电容、电感、超声波、霍尔、涡流等传感器的检测介质）
4.实训系统含位置滑轨一个，能进行各种传感器检测距离的测量，以及传感器角度对传感器检测距离的影响等。
5.实训系统配套测量尺，以适用于感应距离长的传感器的数据测量。
6.实训系统配套实训模块，，包括指示蜂鸣器模块、计数模块、上位机模块等，学生可通过这些实训模块与传感器组合。
7.要求包含传感器有：光纤传感器、电磁感应传感器、光电传感器、电容式传感器、电感式传感器及电源模块、指示和蜂鸣模块等。
三、技术参数：
1、输入电源：AC220V±10%（单相三线）
2、额定功率：<1KVA
3、环境温度：-10℃～40℃
4、相对湿度：≤85%
5、外形尺寸：1580*750*1700mm
四、实验实训项目范围：
电容式接近传感器的开关特性实训
电容式接近传感器的介质特性实训
电容式接近传感器的距离特性实训
感应式接近传感器的开关特性实训
感应式接近传感器的介质特性实训
感应式接近传感器的距离特性实训
光电式接近传感器的开关特性实训
光电式接近传感器的介质特性实训
光电式接近传感器的距离特性实训
霍尔开关的开关特性实训
霍尔开关的介质特性实训
霍尔开关的距离特性实训
对射式光纤传感器的开关特性实训
对射式光纤传感器的介质特性实训
对射式光纤传感器的距离特性实训
漫反射式光纤传感器的开关特性实训
漫反射式光纤传感器的介质特性实训
漫反射式光纤传感器的距离特性实训
镜面反射式光纤传感器的开关特性实训
镜面反射式光纤传感器的介质特性实训
镜面反射式光纤传感器的距离特性实训
各种传感器在实际领域的应用
接近传感器实训配置参数清单：
|
序号 |
器 件 名 称 |
单位 |
数量 |
备注 |
|
1 |
实训台 |
台 |
1 |
|
|
2 |
实训桌 |
张 |
1 |
|
|
4 |
指示和蜂鸣单元 在工作台上 |
|
1 |
|
|
5 |
计数单元 在工作台上 |
|
1 |
|
|
7 |
直流稳压模块 在工作台上 |
|
1 |
|
|
8 |
差动放大器 在工作台上 |
|
1 |
|
|
9 |
传感器转接模块 在工作台上 |
|
1 |
|
|
11 |
数据通信接口 在工作台上 |
|
1 |
|
|
12 |
数据采集电压表模块 在工作台上 |
|
1 |
|
|
13 |
直流电压调节模块 在工作台上 |
|
1 |
|
|
14 |
开关电源模块 在工作台上 |
|
1 |
|
|
15 |
测试物件箱支架（位置滑轨上） |
块 |
1 |
|
|
16 |
光纤传感器（对射） E32 Φ6 |
对 |
1 |
|
|
18 |
光纤传感器（漫反） E32- Φ6 |
条 |
1 |
|
|
19 |
光纤放大器 E3X--NA11 输出欧姆龙 |
条 |
2 |
|
|
20 |
电磁感应接近传感器 AL-03N 输出 （气缸上面） |
条 |
2 |
|
|
21 |
光电传感器（发射器） E3JK-5L |
个 |
1 |
|
|
22 |
光电传感器（接收器） E3JK-5DM1 输出 |
个 |
1 |
|
|
23 |
光电传感器（漫反射型） E3JK-DS30M1 输出 |
个 |
1 |
|
|
24 |
镜面反射式光电传感器 E3JK-R4M1 输出
|
个 |
1 |
|
|
25 |
镜面反射式光电传感器反射单元 |
个 |
1 |
|
|
26 |
光电传感器 M18 E3F-DS30C1 输出
|
个 |
1 |
|
|
27 |
电感式接近传感器 M12 PR12-2DN 输出
|
个 |
1 |
|
|
28 |
电感式接近传感器 M18齐平式 |
个 |
1 |
|
|
29 |
电感式接近传感器 M18外漏式 PR18-8DN 输出
|
个 |
1 |
|
|
30 |
电容式接近传感器 M18 CR18-8DN NPN输出
|
个 |
1 |
|
|
31 |
超声波传感器 测试实验仪模块 |
块 |
1 |
|
|
32 |
气缸 MSAL_20*50_U_0 |
个 |
1 |
|
|
33 |
处理单元 AFC2000压力表 |
个 |
1 |
|
|
34 |
分配器（二通，三通） |
个 |
各1 |
|
|
35 |
3位5通换向阀 4V230 |
个 |
1 |
|
|
36 |
单向节流阀 ASC100-06 |
个 |
2 |
|
|
37 |
位置滑轨 |
个 |
1 |
|
|
38 |
气泵 FB36/7/18L-220V-50HZ
|
个 |
1 |
|
|
39 |
气管 Φ6 |
米 |
10 |
|
|
40 |
数字万用表 VC830L |
只 |
1 |
|
|
41 |
测量尺 1m |
个 |
1 |
|
|
42 |
上位机软件 光盘 数据采集处理软件 |
只 |
2 |
|
|
43 |
实训指导书 |
本 |
1 |
|
|
44 |
继电器模块 在工作台上 |
|
1 |
|
|
45 |
数据采集连接线 |
条 |
1 |
|
|
46 |
测试线，头对头 实验链接导线
|
条 |
10 |
|
|
47 |
Φ8×4磁钢 |
个 |
1 |
|
|
48 |
超声波反射挡板 |
只 |
1 |
|
|
49 |
铁片、铜片、铝片各一片 |
只 |
1 |
|
|
50 |
涡流传感器模块 |
只 |
1 |
|
|
51 |
电容，光纤，光电介质（大，小） |
个 |
各1 |
|
