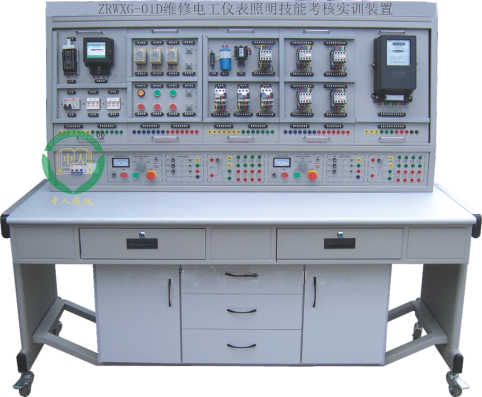

仪表照明实训装置

栏目分类:维修电工及电拖实训设备   发布日期:2017-11-29   浏览次数:
仪表照明实训装置,维修电工仪表教学设备可以让学生快速掌握该课程的实际应用技术与操作技能。属于维修电工实训设备,电力拖动实训设备,电拖实训设备系列。适合各大学校配置相关的实训室。

联系方式见右侧悬浮框

【仪表照明实训装置,维修电工仪表教学设备】是根据客户需求而写的,非常具有代表性,在客户搜索【仪表照明实训装置,维修电工仪表教学设备】时,都能通过我们来了解相关资讯,而且【仪表照明实训装置,维修电工仪表教学设备】在客户有需求时提供参考意见。

一、实训内容

1.单相启动停止控制电路
2.异步电动机点动控制电路
3.异步电动机两地控制电路
4.异步电动机联锁正反转控制电路
5.双重联锁控制电路
6.自动顺序控制电路
7.手动顺序启动
8.异步电动机星、三角控制电路
9.异步电动机能耗制动控制电路
10.按钮联锁的三相异步电动机正反转控制线路
11.接触器联锁的三相异步电动机正反转控制线
12.双重联锁的三相异步电动机正反转控制线路
13.单向减压启动及反接制动控制线路
14.异步电动机反接制动控制电路
15.自动往返控制线路
16.正反转点动、启动控制电路
17.带有点动的自动往返控制电路
18.异步电动机自锁控制电路
19.异步电动机单相点动、启动控制电路
20.三相异步电动机定子串电阻减压启动手动控制线路
21.三相异步电动机定子串电阻减压启动自动控制线路
22.接触器控制双速电动机的控制线路
23.时间继电器控制双速电机的控制线路
24.C620-1型车床控制电路
25.电动葫芦控制电路
26.Y3150型滚齿机控制电路
27.电动葫芦电路 28.Z3040摇臂钻床电路
29.CA6140车床电路
30.并励直流电机的起动
31.并励直流电机的调速
32.并励直流电机的正反转
33.并励直流电机的制动
34.插座和一个开关控制一盏灯(白炽灯、荧光灯+二极漏电开关)
35.两个双联开关控制一盏灯(白炽灯、荧光灯+二极漏电开关)
36.三个开关控制一盏灯(白炽灯、荧光灯+二极漏电开关)
37.日光灯线路的接线
38.声控开关控制白炽灯电路的接线
39.触摸延时开关控制白炽灯电路的接线
40.人体感应开关控制白炽灯电路的接线
41.单相电度表直接接线电路
42.单相电度表经电流互感器的接线电路
43.电压表、电流表接线电路
44.万能转换开关的电压表测量三相电压接线
45.一只电流互感器用于单相回路的控制电路接线
46.三只电流互感器接成星形接线电路
47.三只电流互感器接成三角形接线电路
48.三相功率因数表的测量电路
49.三相三线有功电度表的接线电路
50.三相三线有功电度表经电流互感器的接线电路
51.三相四线有功电度表的接线电路
52.三相四线无功电度表经电流互感器的接线电路
53.三相四线无功电度表的接线电路
54.三相四线无功电度表经电流互感器的接线电路

二、设备构成

(一)DW02电源控制屏

仪表照明实训装置,维修电工仪表教学设备控制屏为铁质双层亚光密纹喷塑结构,铝质面板。
主控功能板配备资源:
1.三相四线电源输入,经漏电保护器,总开关后,通过起、停按钮控制接触器通断,并设有急停控制按钮;
2.控制屏上有450V指针式交流电压表1只,通过波段开关切换可以观测三个电网电压;
3.定时器兼报警记录仪(服务管理器),平时作为时钟使用,具有设定实验时间、定时报警、切断电源等功能;还可以自动记录由于接线或操作错误所造成的漏电告警、电源短路的总次数, 为学生实训技能的考核提供一个统一的标准;
4.智能型多功能交流电路测量电表:八位LED显示,可同时测量工作电路中电流I、电压V、功率KW、电能KWh、工作时间T。精度1.0级。
5.交流低压电源:设有变压器一只,原边220V、副边26V和6.3V的交流电压,6.3V用于信号指示灯电源,26V用于能耗制动中整流电路的交流电源;
6.4只5408二极管,用于能耗制动的整流电路;
7.三只75Ω/75W电阻用于电动机降压启动、一只10Ω/25W用于异步电动机的能耗制动。

(二)实训桌

仪表照明实训装置,维修电工仪表教学设备实训桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板、结构坚固,造型美观大方。桌子左右各设有两个抽屉(带锁),并带有柜子,分别可用于放置挂件和实训物品。

三、技术参数

1.输入电压:三相四线制380V±10%  50Hz
2.工作环境:环境温度范围-5~+40℃  相对湿度<85%(25℃) 海拔<4000m
3.装置容量:<1.5KVA
4.外形尺寸:1305×805×1630mm

四、配置表


序号
实训模块名称 数量 备      注
1 维修电工实训组件(一) 1件 挂板上装有热继电器、交流接触器(380V)、按钮指示灯(6.3V),接线端子等
2 维修电工实训组件(二) 1件 挂板上装有螺旋式熔断器、直插式熔断器、低压断路器、时间继电器、交流接触器、接线端子等
3 维修电工实训组件(三) 1件 挂板上装有螺旋式熔断器、转换开关、电磁阀、十字开关、行程开关等
4 电工实训考核组件(六) 1件 提供直流电机工作电源、控制环节及Ia、If指示
5 仪表照明实训考核组件(一) 1件 提供二极漏电保护器1只、3P熔断器2只、闸刀开关1保、单相电度表1只
6 仪表照明实训考核组件(二) 1件 提供螺口灯座2只、开关盒3只、镇流器1只、启辉器1只、日光灯1只
7 仪表照明实训考核组件(三) 1件 提供交流电流表3只、电流互感器3只
8 仪表照明实训考核组件(四) 1件 提供交流电压表1只、三相功率因数表1只、电压指示切换开关1只
9 仪表照明实训考核组件(五) 1件 提供三相三线有功电度表1只
10 仪表照明实训考核组件(六) 1件 提供三相四线有功电度表1只
11 仪表照明实训考核组件(七) 1件 提供三相四线无功电度表1只
12 三相鼠笼式电动机380V/Y 1台
13 三相鼠笼式电动机380V/Y 1台 带速度继电器
14 双速异步电动机380V/YY/△ 1台
15 三相鼠笼式电动机380V/△ 1台
16 并励直流电动机220V/200W 1台

五、概述

仪表照明实训装置,维修电工仪表教学设备是根据劳动和社会保障部颁发的维修电工初、中级技能考核内容所列出的实训线路而研发的实训装置,通过仪表照明实训装置,维修电工仪表教学设备的实训操作,快速掌握该课程的实际应用技术与操作技能,该实训装置不仅可供学生进行技能实训,也是大中专院校、技校、职校及劳动职业技能鉴定部门初级、中级维修电工技能考核的理想设备。
