维修电工实操工作平台

栏目分类:维修电工及电拖实训设备   发布日期:2017-11-30   浏览次数:
维修电工实操工作平台,职业技能鉴定维修电工技能装置可以完成《工厂电气控制》、《电机拖动》、《仪表照明电路》等科目的操作实训,并可满足维修电工的初、中、高级技能实训考核内容要求。

联系方式见右侧悬浮框

【维修电工实操工作平台,职业技能鉴定维修电工技能装置】是根据客户需求而写的,非常具有代表性,在客户搜索【维修电工实操工作平台,职业技能鉴定维修电工技能装置】时,都能通过我们来了解相关资讯,而且【维修电工实操工作平台,职业技能鉴定维修电工技能装置】在客户有需求时提供参考意见。

维修电工实操工作平台,职业技能鉴定维修电工技能装置

一、实训内容

1、触摸开关控制白炽灯电路;
2、白炽灯控制电路;
3、人体感应开关控制楼梯白炽灯电路;
4、声控开关控制楼梯白炽灯电路;
5、日光灯控制电路;
6、单相电度表直接安装电路;
7、单相电度表间接安装电路;
8、单相电动机控制电路;
9、并励直流电动机调磁调速电路;
10、并励直流电动机电枢回路串电阻调速电路;
11、并励直流电动机电枢回路串电阻二级起动控制电路;
12、并励直流电动机电枢反接法正反转控制电路;
13、电流互感器与电流表配用接线电路;
14、电压表、电流表安装电路;
15、三相四线有功电度表直接安装电路;
16、三相四线有功电度表间接安装电路;
17、三相四线无功电度表直接安装电路;
18、三相四线无功电度表间接安装电路;
19、一台电流互感器用于单相回路的接线电路;
20、两台电流互感器接成不完全星形接线电路;
21、三台电流互感器接成星形接线电路;
22、两台电流互感器差接接线电路;
23、三台电流互感器接成三角形接线电路;
24、万能转换开关和电压表测量三相电压接线电路;
25、异步电动机点动控制电路;
26、异步电动机自锁控制电路;
27、具有过载保护自锁控制电路;
28、异步电动机单向点动、起动控制电路;
29、异步电动机两地控制电路;
30、异步电动机联锁正反转控制电路;
31、正反转点动、起动控制电路;
32、双重联锁正反转控制电路;
33、自动往返控制电路;
34、位置开关作自动停止正反转起动控制电路;
35、带有点动的自动往返控制电路;
36、异步电动机星、三角控制电路;
37、接触器控制星、三角控制电路;
38、串电阻降压起动控制电路;
39、异步电动机反接制动控制电路;
40、异步电动机能耗制动控制电路;
41、双速电动机的切换运行控制电路;
42、手动顺序起动控制电路;
43、自动顺序起动控制电路;
44、C620-1型车床控制电路;
45、电动葫芦 电气控制电路;
46、Y3150型滚齿机控制电路;

二、设备构成

1、实训柜
维修电工实操工作平台,职业技能鉴定维修电工技能装置实训柜为铁质亚光密纹喷塑结构:采用冷轧钢板挤压成型,实训柜含有带脚刹的万向移动轮子四个。
2、柜门
(1)装有一只交流电压表、1只交流电流表、电压指示切换开关;控制柜的供电急停按钮和启停开关控制,通过电压指示切换开关可分别指示电网的UUV、UVW、UWU线电压值;装有交流电流表,用来监视负载大小。
(2)安全保护体系。
1)电网三相电源经漏电保护器、交流接触器,再经断路器输出到各实训用电。
2)设有漏电保护装置,动作电流30mA,对实训过程中的漏电能自动断开总电源。
3)设有过流保护装置,输出短路或负载太大,电流超过设定值,系统即切断总电源。
4)断电保护。
5)维修电工实操工作平台,职业技能鉴定维修电工技能装置采用接地保护。
3、内部配置模块:
用走线槽把内部空间分隔为不同区域,布局合理,所有电气元件接线端子均已引到专用端子排上,学生从端子排上接线/布线,接近工业产际现场。
(1)交流电源
设有控制变压器一组,原边380V交流电源输入,变压器副边即可输出110V、36V、24V、12V、6.3V的交流电压。
(2)仪器仪表
提供交流电压表,测量范围为0~500V,精度2.5级。
提供交流电流表,测量范围为0~5A,精度2.5级。
4、网孔板(两组)
该网孔板采用优质冷轧钢板加工,双表面亚光密纹喷塑结构,坚固耐用。

三、技术参数

1、输入电源:三相四线  380V±10% 50Hz
2、工作环境:温度温度:-10℃~+40℃   相对湿度:≤85%(25℃)
3、装置容量:≤1.5KVA
4、外形尺寸:700×550×1750mm

四、配置表

序号 货物名称 规格型号 数量 序号 货物名称 规格型号 数量
1 指针电流表 62L6-A   5A 3 21 漏电断路器 DZ47LE-63 2
2 指针电压表 62L6-V   450V 1 22 日光灯管 15W 1
3 电流互感器 LMZJ1-0.5  30/5A 3 23 日光灯座   1
4 漏电断路器 DZ15LE-40/490 1 24 起辉器 30W 1
5 有功电能表 DT862-4 1 25 起辉器座   1
6 无功电能表 DX862﹣4   26 镇流器 20W 1
7 断路器 DZ47LE-63 C16 3P 2 27 卡口灯泡 25W .220V 8
8 时间继电器 ST3 2 28 卡口灯座   8
9 中间继电器 ZJ7-44  380V 2 29 插板明装盒 86型 7
10 交流接触器 CJT-10  380V 5 30 触摸廷时开关 86型 2
11 热继电器 JR36-20  3.6A 3 31 声光控开关 86型 1
12 行程开关 LX19-121 3 32 一开插板 86型 1
13 万能转换开关 LW5D-16YH3/3 1 33 二开插板 86型 1
14 熔断器座 RT14-20 7 34 2-2-3插板 86型 2
15 熔断器 3A 7 35 排气扇电机 30W 1
16 电度表 DD862-4 1 36 CBB 1.2UF/250V 1
17 指示灯 PBCY090 380V红 5 37 可调瓷盘 1K/100W 3
18 按钮开关 PBCY090红 5 38 双速电机 180W 1
19 按钮开关 PBCY090绿 6 39 直流电机 180W 1
20 接线端子 TD1503 1 40 三相异步电机 180W 2

五、概述

维修电工实操工作平台,职业技能鉴定维修电工技能装置是按照劳动和社会保障部颁发的“工人等级标准”和“职业技能鉴定”规范要求而设计的,它是集理论培训、实际操作和考核鉴定为一体的多功能设备。维修电工实操工作平台,职业技能鉴定维修电工技能装置采用标准电柜,充分利用该柜双面空间,分别提供两块网孔板和两根元器件标准安装导轨,实训元器件可以随意安装,学生通过布线槽布线,构建各种控制系统,实训特点明显;实训内容和实训元器件根据用户要求自行定购。可以完成《工厂电气控制》、《电机拖动》、《仪表照明电路》等科目的操作实训,并可满足维修电工的初、中、高级技能实训考核内容要求。

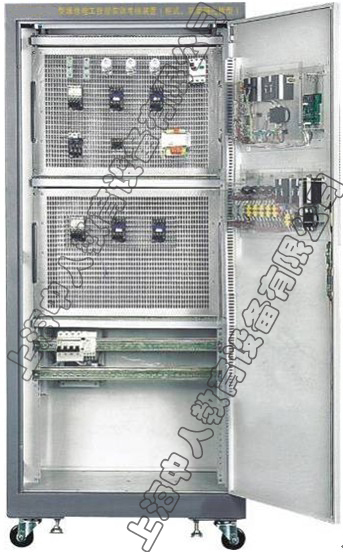

 ZRWXG-02 型维修电工技能实训考核装置(柜式、双面网孔板型)
