初/中/高级电工柜

栏目分类:维修电工及电拖实训设备   发布日期:2020-08-20   浏览次数:

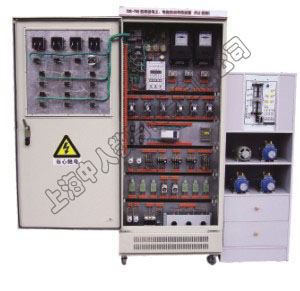

初级电工柜,电力拖动实训柜,电拖教学设备坚持理论联系实际的原则,突出技能训练,注重针对性、实用性、科学性,是上海中人教仪生产制造的维修电工实训设备系列产品之一。

联系方式见右侧悬浮框

【初级电工柜,电力拖动实训柜,电拖教学设备】是根据客户需求而写的,非常具有代表性,在客户搜索【初级电工柜,电力拖动实训柜,电拖教学设备】时,都能通过我们来了解相关资讯,而且【初级电工柜,电力拖动实训柜,电拖教学设备】在客户有需求时提供参考意见。

一、实训内容

初级、中级、高级通用实验:
1.单相起动停止控制电路;
2.异步电动机点动控制电路;
3.异步电动机两地控制电路;
4.异步电动机联锁正反转控制电路;
5.双重联锁正反转控制电路;
6.自动顺序起动控制;
7.手动顺序起动控制;
8.异步电动机星、三角控制电路;
9.异步电动机能耗控制电;
10.异步电动机反接制动控制电路;
11.自动往返控制电路;
12.正反转点动、起动控制电路;
13.带有点动的自动往返控制电路;
14.异步电动机自锁控制电路;
15.异步电动机单向点动、起动控制电路;
16.电阻降压起动控制电路;
17.C620-1型车床控制电路;
18.电动葫芦电气控制电路;
……自由设计项目。
 19.白炽灯控制电路;
20.日光灯控制电路;
21.触摸开关控制白炽灯电路;
22.声控开关控制楼梯白炽灯电路;
23.人体感应开关控制楼梯白炽灯电路;
24.单相电度表直接安装电路;
25.单相电度表间接安装电路;
26.三相电度表直接安装电路;
27.三相电度表间接安装电路;
28.电压表、电流表安装电路;
29.一台电流互感器用于单相回路的接线电路;
30.三台电流互感器接成星形接线电路;
31.三台电流互感器接成三角形接线电路;
32.Y3150型滚齿机控制电路;
33.单相电动机控制电路;
34.电流互感器与电流表配用接线电路;
35.两台电流互感器差接接线电路;
36.万能转换开关和电压表测量三相电压接线电路;
高级维修电工实训项目:
1、PLC控制电动机启停
2、PLC控制电动机Y/△启动
3、PLC控制电动机正反转
4、PLC控制电动机顺序启动51、PLC控制电动机往返运动
5、PLC控制电动机Y/△转换时间的调节
6、四层电梯控制系统

二、设备构成

初/中/高级电工柜,电力拖动实训柜,电拖教学设备按标准电气控制柜设计制造规格,充分利用双面位置,柜内装有完成各种照明电路所需的单相电度表、日光灯、单联开关、插座、感应开关、漏电开关等,以及电气控制所需要的多种低压电器,如漏电断路器、熔断器、电流互感器、交流接触器、时间继电器、热继电器、中间继电器、行程开关、按钮、信号灯、转换开关、电压表、电流表、功率表及电度表等,为了延长电器使用寿命,各电器的接点都与接线端子相连,再由接线端子与被控制电气连接。

三、技术参数

1、输入电源:电压AC380V,电流5A。
2、外形尺寸:700cm×500cm×1700cm

四、配置表

1.电工部分

序号

名称

数量

单位

备注

1

日光灯实训组件

1



2

彩色灯泡及灯座

10



3

单线开关

1



4

二线开关

1



5

单相漏电开关

1



6

三相开关

1



7

调光开关

1



8

触摸延时开关

1



9

人体感应自动开关

1



10

声光控延时开关

1



11

盒式开关

1



12

插座

2



13

螺旋式溶断器

2



14

4uF电容

1



15

单相电度表

1



16

单相交流电机

1



2.电拖部分

序号

型号

名称

数量

单位

备注

1

D247LE﹣32

三相漏电开关

1

正泰

2



电流互感器

3

正泰

3

DT862﹣4

三相四线有功电能表

1

正泰

4

CJX2﹣0901

交流接触器

5

正泰

5

JZ7﹣44

中间继电器

2

正泰

6

JR36﹣20

热继电器

3

正泰

7



螺旋式熔断器

4

正泰

8

YBLX﹣19/21

行程开关

4

正泰

9

ST3

电子式时间继电器

2

SUNWORLD

10



桥堆

1



11



可控硅

1



12

380(△)180W

三相异步电机

2



13

220V 180W

单相电机

1



3.控制面板部分

序号

型号

名称

数量

单位

备注

1

6L2

交流电压表 450V

1

精华

2

6L2

交流电流表 30A

3

精华

3



指示灯

7

正泰

4



控制按钮

8

正泰

5



转换开关

1

长江

五、概述

ZRXKG-760A型初/中/高级电工柜,电力拖动实训柜,电拖教学设备是按照劳动社会保障部颁发的“工人技术等级标准”和“职业技能鉴定规范”的内容要求,根据初级电工培训考核的实际情况而设计的新一代集培训学习、理论验证、实际操作能力、考核鉴定于一体的多功能柜式设备。整台初/中/高级电工柜,电力拖动实训柜,电拖教学设备以标准的电气控制柜为主柜,利用柜体的双面空间,布置电器及配套实验器材,能完成初级电工考核鉴定中的电力拖动控制与照明电路的实操项目,该初/中/高级电工柜,电力拖动实训柜,电拖教学设备坚持理论联系实际的原则,突出技能训练,注重针对性、实用性、科学性,经全国多家职业技能训练中心、职校、技校使用证明,该柜体设计合理、实操方便,占地面积少。为延长电器的使用寿命,各电器的接点都与接线端子相连,再让学生在接线端子上接线,连接电机、电器来完成各项控制实验,有效降低材料消耗,延长使用寿命。该套设备适用于各劳动职业技能鉴定部门,同时适应各大、中专、技校、职校初级电工、电拖专业教学与实训考核。

中级电工柜参考图片:
中级电工柜

高级电工柜参考图片:
高级电工柜


原文网址:http://www.zrjysb.com/proshow.asp?ID=59


如对本产品/文章:初级电工柜,电力拖动实训柜,电拖教学设备有任何疑问请随时联系我们,我们将尽力为您提供最全的实训室建设方案和最优质的服务

本文关键词:初级电工柜,电力拖动实训柜,电拖教学设备
