扶梯安装虚拟仿真

栏目分类:教学仿真实训软件   发布日期:2017-11-16   浏览次数:
扶梯安装虚拟仿真软件,扶梯实训软件,扶梯维保教学软件属于扶梯教学设备,电梯、扶梯实训装置、教学仿真实训软件,模拟教学系统,系列,适合高校进行课程联系。有中人教仪厂研发

联系方式见右侧悬浮框

【扶梯安装虚拟仿真软件,扶梯实训软件,扶梯维保教学软件】是根据客户需求而写的,非常具有代表性,在客户搜索【扶梯安装虚拟仿真软件,扶梯实训软件,扶梯维保教学软件】时,都能通过我们来了解相关资讯,而且【扶梯安装虚拟仿真软件,扶梯实训软件,扶梯维保教学软件】在客户有需求时提供参考意见。

扶梯安装虚拟仿真
扶梯安装虚拟仿真软件,扶梯实训软件,扶梯维保教学软件

一、项目建设目的:

我国目前电梯行业技工人员缺口年达到3万人以上。据调研,电梯行业技工人员短缺,很大程度上是由于电梯行业培训受师资、培训成本、实训器材或设施、操作易发生事故等因素影响,导致学习渠道有限,且缺少实操和实践的机会。
***学院“电梯安装与维修”专业(专业介绍)……。为了更进一步提升教师教学水平和学生实践能力,降低实训耗材成本,更充分地利用现有的实训设备和实训场地,为电梯行业培养更多、更适用、可以立即上岗的技能型人才,经上级批准,特建立“扶梯安装虚拟仿真软件,扶梯实训软件,扶梯维保教学软件”,并应用“电梯三维数字仿真教学系统”。
扶梯安装虚拟仿真软件,扶梯实训软件,扶梯维保教学软件突出教学课程的量化组织方式,配合大量丰富的教学资源和有针对性的仿真模拟操作,运用计算机技术、互联网技术、流媒体技术和虚拟现实技术创设电梯安装情境,对学生进行电梯工作原理、模拟安装等环节的互动辅助教学,教学结果达到可控可测,节省了传统教学方式下大量的教材和昂贵的设备投入及培训时间成本,拓宽了学习渠道,提供了仿真环境下的实操和实践的机会。

二、项目建设的内容:

扶梯安装虚拟仿真软件,扶梯实训软件,扶梯维保教学软件要求由教学资源管理模块和专业涉及的相关课程组成。

(一) 系统功能需求:

1、 教学资源管理:

教学资源模块由用户管理、班级和学生管理、资源类别定义、资源库管理、我的教案、实训任务发布、学生端等组成,功能如下:
(1)管理系统自带教学课程的3D动画教学资源和练习资源,也可由教师自定义并上传其他需要共享的资源,如:教学PPT、教学视频、图片、文档资料等;
(2)教师可利用系统自带或其他共享的教学资源,自定义具有自身特点的教案,进行课堂教学;
(3)教师可根据教学进度,选择性地发布实训或学习任务,供学生课上或课下练习;
(4)学生端登录后,即可接收教师布置的任务,在线学习。

2、 教学课程:

扶梯安装虚拟仿真软件,扶梯实训软件,扶梯维保教学软件内置的教学课程组成.


三、扶梯安装虚拟仿真软件,扶梯实训软件,扶梯维保教学软件总体要求:

教学资源:要求在教学过程中,可调整播放速度,并在三维场景里,用鼠标进行上下左右平移、放大和缩小、任意角度旋转等操作;
练习资源:功能组包括工量具库、部件库、劳保用品、辅助库、提示等,学习者按步骤进行各种操作,选择操作位置、判断相关数据、单选、多选的确定等等,完成相关练习。

(1)3D教学资源

服务对象为教师,主体以3D动画,便于教师方便快捷地为学员授课。
梯路导轨系统:通过动画展示,介绍导轨系统的作用、位置、组成。将不易看见的复杂的导轨装置独立剥离出来介绍,分别介绍导轨、反轨、转向壁等,以及导轨系统与梯级、传动系统的关联关系。

教学项目 内容(功能)简介

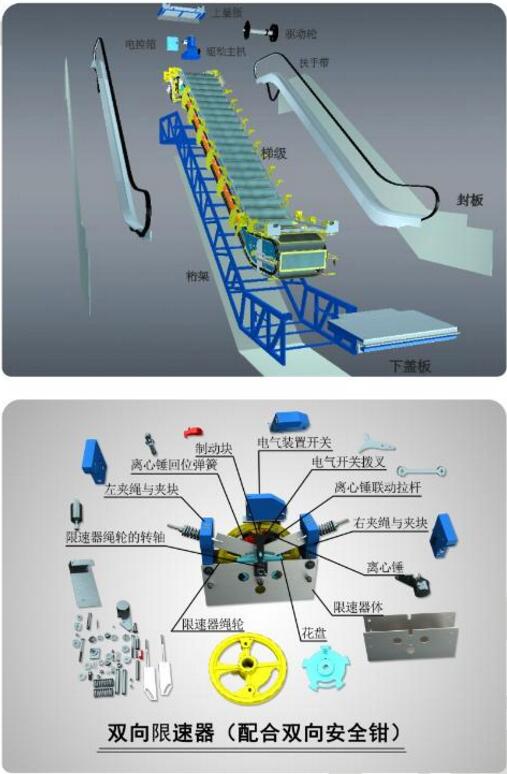

认识自动扶梯 通过动画展示,从下面三个方面介绍扶梯,使学习者对对自动扶梯的外观有一个认识及了解
1. 多角度外观展示
2. 内部各功能单元是怎样协调运行的
3. 整梯的分解-合成,展示扶梯各主要功能装置的相对位置
基本结构 桁架 通过动画展示,介绍桁架的结构、作用、用材要求及主要技术要求。
驱动装置 通过动画展示,介绍自动扶梯运行的动力来源,驱动装置的组成、安装位置,并通过对驱动装置各部件的逐一运行动画来说明其工作原理。
梯级传动系统 通过动画展示,介绍传动系统的作用、位置、组成,并通过对传动系统各部件的逐一运行展示来说明梯级的运行原理(包括如何实现反轨等),以及驱动链条张紧装置工作原理。
梯路导轨系统 通过动画展示,介绍导轨系统的作用、位置、组成。将不易看见的复杂的导轨装置独立剥离出来介绍,分别介绍导轨、反轨、转向壁等,以及导轨系统与梯级、传动系统的关联关系。
梯级 通过动画展示,介绍梯级的结构、用材,以及其与牵引链条的关联关系。
扶手系统 将扶手系统分为扶手带装置的组成、驱动装置、压带装置和张紧装置以及支架和导轨四个部分,通过动画展示分别介绍其作用、位置,及各部分的运行工作原理,其中不易看见的复杂的部分采用独立部件模型剥离出来介绍。
安全保护装置 通过动画展示
首先介绍自动扶梯装置规范要求的必备的安装保护装置的名称、作用及位置。
再用模拟故障的方法逐一介绍扶手带入口保护、梳齿异物保护、梯级牵引链松、断松保护、围裙板间隙异常保护、梯级塌陷保护、急停按钮等安全装置的动作原理。
自动扶梯的安装 桁架的现场接驳 通过动画展示,介绍桁架在现场接驳时对紧固件及工具的要求。(部分关键工艺要求的介绍)
吊装扶梯 通过动画展示,介绍吊装扶梯时对自动扶梯起吊点的要求、起吊过程的支撑要求、安全施工要求及梯级端部调整等方面。
安装(拆卸)梯级 通过动画展示,介绍梯级的安装过程,包括梯级安装点、安装过程及安装后的检查。
安装扶手带 通过动画展示,按扶手带的安装工艺顺序介绍扶手带的安装。包括安装扶手、调整张紧装置、压带装置等。

(2)3D练习资源

主要是配合自动扶梯教学内容而开发的,内容主要包括自动扶梯的结构、安全保护装置及工作原理、扶梯维护和扶梯安装等方面的练习。服务对象是学生,主体以练习题的形式,以U3D编程和动画为表现和交互方式,让学生在仿真场景里进行相关模拟操作,使学生能够轻松、有趣的接受、了解和熟悉甚至融会贯通教师授课内容。
示例1、安装梯级(步骤或知识点:梯级安装位置、梯级辅轮入轨位置、固定梯级);示例2、扶手装置维保(1)(步骤或知识点:确定扶手装置维保项目、扶手装置驱动链的维保、扶手带张紧检查)

练习项目 练习任务(标题) 内容(练习步骤)
自动扶梯的结构 自动扶梯的结构认识-1 扶梯装置的安装位置
l 驱动装置
l 梳齿板
l 扶手带
l 梯级
自动扶梯的结构认识-2 扶梯的基本技术参数
l 扶梯倾斜角
l 梯级宽度
l 梯级轮
自动扶梯的结构认识-3 扶梯桁架相关知识
l 认识桁架装置
l 桁架的作用、挠度要求
l 桁架安装要求
l 桁架接驳要求
自动扶梯的结构认识-4 扶梯机房相关知识
l 机房位置
l 驱动及控制装置
l 驱动链条作用
自动扶梯的结构认识-5 扶梯驱动系统相关知识
l 扶梯驱动系统
l 梯级传动系统
l 梯级传动链条
l 梯级链张紧装置
自动扶梯的结构认识-6 扶梯导轨系统相关知识
l 梯级导轨系统结构
l 梯级导轨系统组成
l 梯级导轨系统的支撑
l 梯级反转
自动扶梯的结构认识-7 梯级相关知识
l 梯级位置
l 梯级结构
l 梯级参数
l 梯级安装拆卸位置
自动扶梯的结构认识-8 扶手装置相关知识
l 扶手系统结构
l 扶手系统驱动部分
l 扶手系统组成
l 扶手带运行
自动扶梯的结构认识-9 扶手带的张紧装置相关知识
l 扶手带速度要求
l 扶手带张紧装置安装位置
l 扶手带张紧调整
l 调整扶手带
自动扶梯的结构认识-10 梳齿板相关知识
l 梳齿板安装位置
l 梳齿板作用
l 梳齿板与梯级啮合
自动扶梯的结构认识-11 电气装置相关知识
l 电气控制装置安装位置
l 其他电气装置安装位置
l 检修盒
自动扶梯的结构认识-12 润滑装置相关知识
l 扶梯需要润滑的部件
l 自动润滑装置的安装位置
l 润滑装置的安装要求
安全装置位置及动作 扶梯的安全保护装置-1 扶梯安全装置相关知识
l 梯级的安全开关或装置
l 扶手带的安全开关或装置
l 链条松(断)的保护开关或装置
l 梯主机运行速度检测和运行方向保护的装置
扶梯的安全保护装置-2 扶梯安全装置相关知识
l 围裙板的安全开关或装置
l 梳齿板的安全开关或装置
l 电源断错相保护装置
l 静电泄放装置
l 机房停止按钮装置
扶手带入口保护装置 扶手带入口保护装置相关知识
l 扶手带入口保护装置安装位置
l 检查扶手带入口保护装置的可靠性
梳齿板保护装置 梳齿板保护装置相关知识
l 梳齿板保护装置安装位置
l 检查梳齿板保护装置的可靠性
l 判断梳齿板保护装置的可靠性
梯级链断链保护装置 梯级链断链保护装置相关知识
l 梯级链断链保护装置安装位置
l 梯级链断链保护开关与打板间隙检查
l 检查梯级链断链保护开关的可靠性
梯级塌陷保护装置 梯级塌陷保护装置相关知识
l 梯级塌陷保护装置安装位置
l 检查梯级主轴与拨杆的间隙
l 检查梯级塌陷保护开关的可靠性
围裙板保护装置 围裙板保护装置相关知识
l 围裙板保护开关工作面
l 围裙板与梯级间隙检查
l 检查围裙板保护装置的可靠性
非操作逆转保护装置 非操作逆转保护装置相关知识
l 安装位置
l 装置保护时开关的动作情况
l 验证保护开关的可靠性
扶手带断带保护装置 扶手带断带保护装置相关知识
l 安装位置
l 确定断带保护装置的安装条件
l 验证保护开关的可靠性
驱动链断链保护装置 驱动链断链保护装置相关知识
l 安装位置
l 确定驱动链断链保护装置的动作前提
l 验证保护开关的可靠性
扶梯维保 维保前的准备工作及安全规则 维保前的准备工作相关知识
l 劳保用品
l 现场安全
l 检修操作
维修保养项目及周期 维修保养项目相关知识
l 维保单内容
l 项目保养周期
l 维保单填写要求
驱动主机的维护 驱动主机的维护相关知识
l 驱动主机维保项目
l 检查齿轮箱润滑油
l 电动机运行温升的检查
制动器维保 制动器维保相关知识
l 确定制动器维保项目
l 块式制动器温升检查及手动松闸检查
l 带式制动器润滑及制动带检查
驱动链条的维保 驱动链条的维保相关知识
l 确定链条维保项目
l 主驱动链的维保
l 梯级驱动链的维保
扶手装置维保(1) 扶手装置维保相关知识
l 确定扶手装置维保项目
l 扶手装置驱动链的维保
l 扶手带张紧检查
扶手装置维保(2) 扶手装置维保相关知识
l 扶手带外观及速度检查
l 扶手装置摩擦轮的维保
l 扶手带制动距离检查
梳齿板维保 梳齿板维保相关知识
l 梳齿板外观检查
l 梳齿板与梯级的啮合检查
l 梳齿板移动性能检查
梯路维保 梯路维保相关知识
l 导轨清洁
l 紧固检查
l 切向导轨检查
控制柜维保 控制柜维保相关知识
l 确定控制柜维保项目
l 控制柜的维保
l 维修操作盒的维保
调整与故障处理-1 根据现象判断及分析练习
l 梯级故障现象
l 故障分析
l 故障处理
调整与故障处理-2 故障现象判断及分析练习
l 扶手带故障现象
l 故障分析
l 故障处理
调整与故障处理-3 根据现象判断及分析练习
l 梳齿板故障现象
l 故障分析
l 故障处理
调整与故障处理-4 根据现象判断及分析练习
l 驱动主机故障现象
l 故障分析
l 故障处理
扶梯的安装 安装梯级 安装梯级的相关知识
l 在哪里安装梯级
l 梯级辅轮入轨位置
l 固定梯级
l 安装后的检查
拆卸梯级 拆卸梯级的相关知识
l 在哪里拆卸梯级
l 拆卸梯级操作
安装扶手 安装扶手相关知识
l 安装顺序
l 安装玻璃护壁操作
桁架的现场接驳 桁架吊装接驳相关知识
l 工具准备
l 挂吊位置
l 接驳操作

推荐扶梯教学设备

一、扶梯模型,透明扶梯模型,教学扶梯,自动扶梯模型概述

扶梯模型,透明扶梯模型,教学扶梯,自动扶梯模型,适用于职业院校、中职院校电梯技术专业学员进行自动扶梯梯级拆装、操纵和维修保养实训教学训练。本实训设备采用工业用铝型材组装成扶梯桁架,梯级踏板系统、扶手带系统、曳引机系统,设备台架、安全检测系统,电气控制控制系统等。

二、扶梯模型,透明扶梯模型,教学扶梯,自动扶梯模型技术参数

1、输入电源:三相四线(或三相五线)AC380V±10% ,工频50Hz;
2、工作环境:环境温度范围为-5℃~+40℃,相对湿度<85%(25℃);
3、整机容量:≤2.5kVA;
4、扶梯尺寸:4000mm(长)×1200mm(宽)×1400mm(高);
5、提升高度:300mm;
6、控制方式:PLC或微机控制。
7、安全保护:具有保护接地、过载、过流、漏电流保护功能,安全符合国家标准。
