制冷压缩机技术测试实验装置

栏目分类:制冷制热技术实训设备   发布日期:2017-12-04   浏览次数:
为控制核心,依据国家标准GB/T5773-2004《容积式制冷压缩机性能试验方法》,以第二制冷剂量热器法为主要测量法,以水冷冷凝器法为辅助测量法。

联系方式见右侧悬浮框

【制冷压缩机技术测试实验装置,制冷压缩技术考核装置】是根据客户需求而写的,非常具有代表性,在客户搜索【制冷压缩机技术测试实验装置,制冷压缩技术考核装置】时,都能通过我们来了解相关资讯,而且【制冷压缩机技术测试实验装置,制冷压缩技术考核装置】在客户有需求时提供参考意见。

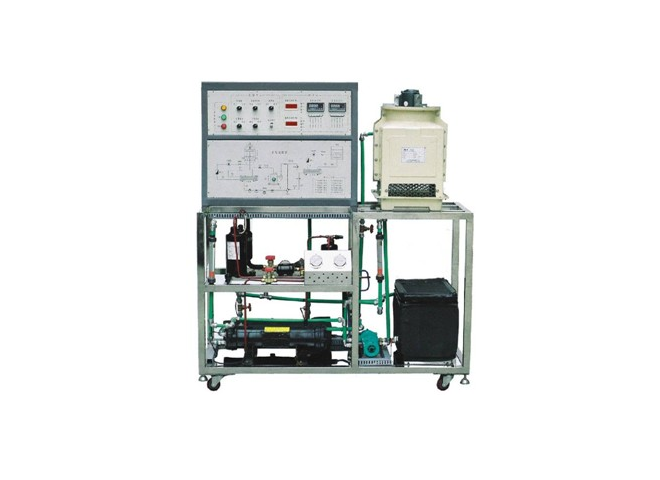

1.产品名称:制冷压缩机技术测试实验装置
2.别名:制冷压缩技术考核装置
3.型号:ZRJYD-11F
4.品牌:中人
5.输入电源:三相四线~380V±10% 50Hz
6.工作环境:温度-10℃~+40℃  相对湿度<85%(25℃) 海拔<4000m
7.装置容量:<5kVA
8.制冷剂:R22
9.第二制冷剂:R123
10.制冷量:2.3kW
11.重  量:100kg
12.设有电压型漏电保护、电流型漏电保护、过流保护、过载保护、接地保护,安全符合相关国家标准。



制冷压缩机技术测试实验装置,制冷压缩技术考核装置以可编程控制器PLC为控制核心,依据国家标准GB/T5773-2004《容积式制冷压缩机性能试验方法》,以第二制冷剂量热器法为主要测量法,以水冷冷凝器法为辅助测量法。试验工况调节、试验数据采集及试验数据处理有手动和自动两种方式。适用于各院校制冷专业相关课程的教学实训。
制冷压缩机技术测试实验装置,制冷压缩技术考核装置配置及技术性能
实训装置主要由控制台、压缩机测试系统、过冷度调节辅助系统、主机实训模块、温度采集模块、压力变送器及流量传感器等组成
1. 控制台
(1) 交流电源
提供控制屏工作所需的三相交流电源,可由电源总开关来控制。配有三只指针式交流电压表,分别指示输入三相电网电压值。
(2) 安全保护体系
设有电压型漏电保护、电流型漏电保护、过流保护、过载保护、接地保护,可对人身及设备进行有效保护。
(3) 实训桌
实训桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板,结构坚固,造型美观大方;设有两个大抽屉,用于放置工具及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮,便于移动和固定。
2. 压缩机测试系统
包含被测压缩机、卧式壳管式冷凝器、冷却塔、冷凝水循环水泵、视液镜、干燥过滤器、电子膨胀阀、水量调节阀、储液器和量热器等。
3. 过冷度调节辅助系统
由过冷器、循环水泵、水量调节阀、冷却塔等组成。
制冷压缩机技术测试实验装置,制冷压缩技术考核装置实训项目
1. 了解国标GB/T5773—2004的实训方法
2. 蒸汽压缩式制冷循环系统基本结构和工作原理
3. 压缩机测试系统试验工况控制
4. 主、辅测制冷量相对误差测量
5. 制冷机组能效比测量


如对本产品/文章:制冷压缩机技术测试实验装置,制冷压缩技术考核装置有任何疑问请随时联系我们,我们将为您提供最全的实训室建设方案和最优质的服务

本文关键词:制冷压缩机技术测试实验装置,制冷压缩技术考核装置

【制冷压缩机技术测试实验装置,制冷压缩技术考核装置】是上海中人原创,如果您在了解产品的过程中受到启发,想要咨询相关设备的问题,我们将派专员为您解决疑问,或者您在阅读【制冷压缩机技术测试实验装置,制冷压缩技术考核装置】中有想不通的问题,也可以咨询我们,我们将为您提供快速解决【制冷压缩机技术测试实验装置,制冷压缩技术考核装置】问题的方案
