PLC实验室设备

栏目分类:产品总目录   发布日期:2019-11-26   浏览次数:
PLC实验室设备,可编程控制器实验台控制、舞台升降与幕布控制等不少于20个3D仿真模型。软件还可监控虚拟PLC输入/输出状态,当部件卡住时,咨询热线13122891392

联系方式见右侧悬浮框

中人教仪厂专业为客户提供【欧姆龙plc技术实训台,欧姆龙可编PLC实验室设备,可编程控】的实训室建设方案,对【欧姆龙plc技术实训台,欧姆龙可编PLC实验室设备,可编程控】施行三包售后服务,如果您对我们的【欧姆龙plc技术实训台,欧姆龙可编PLC实验室设备,可编程控】有不了解的地方,请咨询我们客服或来电咨询,我们将竭诚为您服务。

ZRPLC-01PLC实验室设备,可编程控制器实验台

实验项目

1.与、或、非逻辑功能实验                  2.定时器、计数器功能实验
3.跳转、分支功能实验                         4.移位寄存器实验
5.数据处理功能实验                             6.微分、位操作实验
7.交通信号灯PLC自动控制实验          8.搅拌器的PLC自动控制实验
9.LED数码官显示PLC自动控制实验  10.四层电梯的PLC自动控制实验
11.加工中心刀具库选择控制实验        12.艺术彩灯造型的PLC控制实验
13.电机的自动控制实验                        14.步进电机的PLC控制
15.模拟电视发射塔实验实验                16.自动送料装车系统控制实验
17.自动售货机实验                                18.自动成型实验
19.水塔自动供水控制系统实验             20.邮件自动分拣实验
21.自动洗衣机控制系统模拟实验         22.电镀过程控制实验

PLC实验室设备,可编程控制器实验台

系统构成

1、PLC控制器实验台
2、PLC可编程控制器实验装置
3、PLC可编程控制器操作桌
4、编程应用软件
5、仿真教学软件
6、PLC及转接通讯电缆
7、电脑或手持编程器(用户自备或代购)

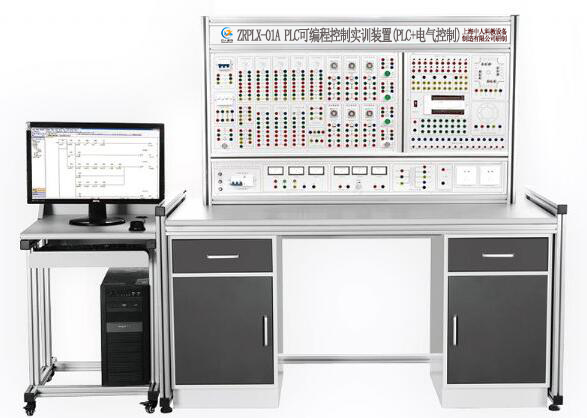

PLC可编程控制器实验台

(一)功能、特点
1)实验台包括
◆ 交流电源输入区                             ◆ PLC主机 、编程电缆
◆ LED发光管、指示灯                     ◆ 输出电源指示
◆  0-15V可调输出                             ◆ 定时兼报警记录仪
◆ 直流稳压电源5V 5A,24V 2A    ◆ PLC输入 、输出端口
◆ 0-20mA可调输出
2)PLC主机的输入输出端口均已引到面板上。输入可以接模拟输入开关、行程开关或光电开关等。输出可以接面板上的指示灯、数码管和继电器、直流电机和蜂鸣器,还可以与演示装置相连接,可应用实际的工业控制。
3)PLC主机一般欧姆龙CP1E-N40SDR-A主机(AC/DC/RELAY),内置数字量I/O(24路数字量输入/16路数字量输出),CP1W-CIF11 RS485通信模块,配套通信编程电缆;
4)实验台本身带有24V2A的电源。可以直接用于输出负载或与演示装置接口或与其它对应装置相连。
5)实验台结构采用挂箱式,便于实验项目扩展和用户第二次开发。
6)双口接线法:PLC实验台与实验挂箱装置之间的连接即可采用自锁紧接插件,单线逐点连接,以提高动手动脑能力,加深了解PLC的结构功能,又可通过排线一次性连接,以提高实验连线速度,与其他厂家的单一连接法相比具有绝对优越性。
7)可完成PLC控制原理基本实验、应用实验以及用于真正的工业控制。
8)编程软件及仿真实训教学软件:编程软件学习光盘版,plc可编程设计与控制虚拟仿真软件:可通过软件内置PLC程序编程界面编程并可写入虚拟PLC中控制3D仿真模型。可模拟输送带启停及正反转、不同尺寸物料双通道分拣、物料供给控制、物料检测、物料加工、机械控制、交通信号灯控制、不同尺寸物料三通道分拣、升降机控制、不同尺寸物料经传输带正反转输送至不同仓库、次品分拣、自动门控制、舞台升降与幕布控制等不少于20个3D仿真模型。软件还可监控虚拟PLC输入/输出状态,当部件卡住时可使用复位功能复位。软件具有分步式教学功能,从易到难教学。提供符合软件名称的著作权并进行现场演示。全室配一套教师教学设计系统,系统可以导入3DS、STL文件。并支持通过系统对此文件进行重新编辑,支持AC设置、CA设置、TA设置,将“AC设置”和“CA设置”中的动作进行串连,并可以设置每个动作的启停时间,同时还具备全部重置和全部删除功能。可以通过平台配套control将模型动画文件加载到课件上进行三维动画教学,实现课件中完全三维交互。该文件可支持PPT播放。现场提供教师教学设计系统的演示。
(三)技术参数
◆PLC主机:输入:24点  输出16点
◆型号:欧姆龙CP1E-N40SDR-A
◆输出电压:直流24V,电压表指示
◆利用应用软件编程
◆电源输入:交流220V,50Hz
◆电流 ≥2A,电流具有过载保护
◆外形尺寸:160×75×140 cm3

PLC可编程控制器实验装置

该装置是为了配合PLC可编程控制器实验台使用而设计的外接演示装置。它由LED发光二极管、大型LED数码管、直流电机、步进电机等执行机构用其他外围电路模拟实际工业控制过程中的状态,它形象生动的演示了PLC的整个执行过程。通过该装置,可以锻炼学生的动手能力,能够形象生动的执行机构验证自己编写程序的正确性,掌握PLC的实际应用,增强学生对PLC的学习兴趣。该装置在演示屏上位置可任意移动、互换。
演示装置上对PLC的输入输出均采用24V电源,5V电源供执行机构中的外围使用,目前每套演示装置主要由十七块实验挂箱组成(实验挂箱尺寸:40×24×6 cm3),它们的型号分别为(选配):

1)PLC001  交通信号灯PLC自动控制
2)PLC002  搅拌器的PLC自动控制
3)PLC003  LED数码管显示PLC自动控制(实物)
4)PLC004  四层电梯的PLC自动控制(实物)
5)PLC005  加工中心刀具库选择控制(实物)
6)PLC006  艺术彩灯造型的PLC控制
7)PLC007  电机的自动控制(实物)
8)PLC008  步进电机的PLC控制(实物)
9)PLC009 模拟电视发射塔
10) PLC010 自动送料装车系统
11)P LC011自动售货机
12)PLC012 自动成型系统
13)PLC013 水塔自动供水系统
14)PLC014 邮件自动分拣系统
15)PLC015 自动洗衣机系统
16)PLC016 电镀系统
17)PLC017 基础实验

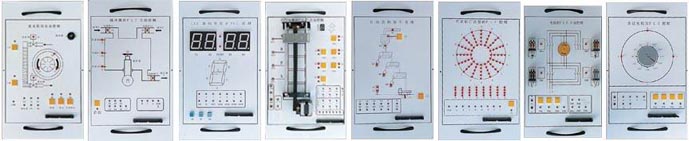

 可编程控制器实验挂箱
欧姆龙plc技术实训台,欧姆龙可编程控制器实验台

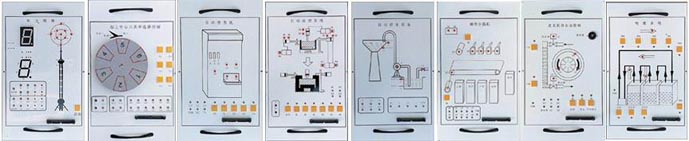

                          实验挂箱




如对本产品/文章:欧姆龙plc技术实训台,欧姆龙可编PLC实验室设备,可编程控有任何疑问请随时联系我们,我们将尽力为您提供最全的实训室建设方案和最优质的服务

本文分享链接:http://www.zrjysb.com/cpzh/4427.html

常见问题:

问题①:你们公司都有什么资质?

答:我们中人公司是国家注册的生产商,具有专利证书、软件著作权等生产型企业应当具备的资质,并且我们生产的【欧姆龙plc技术实训台,欧姆龙可编PLC实验室设备,可编程控】都是100%测试才允许出厂的。

问题②:如果我们单位购买【欧姆龙plc技术实训台,欧姆龙可编PLC实验室设备,可编程控】是否包含安装调试培训服务?

答:我们所有设备如果没有注明“不含安装/调试/培训”等字样(举例:【欧姆龙plc技术实训台,欧姆龙可编PLC实验室设备,可编程控】不含安装调试培训,含运费。),都是可以包安装调试培训的。

问题③:你们能提供【欧姆龙plc技术实训台,欧姆龙可编PLC实验室设备,可编程控】的整体实训室的建设方案吗?

答:如果您对我们的【欧姆龙plc技术实训台,欧姆龙可编PLC实验室设备,可编程控】有意向,可以来电咨询或者咨询企业QQ:2198972893。让我们客服为您量身定做一个方案或者提供我们现有的方案。同时需要您留下贵单位的全称,方便我们做报告。
