    技术标题:[可视制冷循环演示装置(外氟内水),可视制冷循环演示系统]

    可视制冷循环演示装置(外氟内水),可视制冷循环演示系统是专门为用户解决疑难问题的,非常具有代表性,在客户进行产品选型前,我们一般建议用户先看下可视制冷循环演示装置(外氟内水),可视制冷循环演示系统。这样能对用户选型有非常大的帮助。

    可视制冷循环演示装置(外氟内水),可视制冷循环演示系统

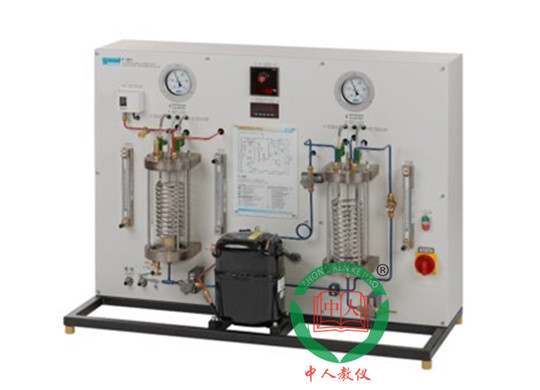

    参考图片

    一.可视制冷循环演示装置(外氟内水),可视制冷循环演示系统概述:

    适用于制冷、空气调节、食品冷冻、家电等专业的教学。系统中的压缩机、蒸发器、冷凝器采用透明耐压玻璃作壳体,可直接观察到制冷剂的蒸发和冷凝现象,并通过进出水温的变化可观测制冷效果。

    二、可视制冷循环演示装置(外氟内水),可视制冷循环演示系统主要特点:

    1、制冷剂:可通过玻璃冷凝器、蒸发器观察制冷剂在螺旋蒸发器、冷凝器管外蒸发,冷凝的雾化过程。

    2、玻璃冷凝器(制冷剂走外,蒸发器管内管里走水),可透过玻璃可观察制冷工质在玻璃冷凝器中的冷凝过程,及压缩机的工作现象,

    3、玻璃蒸发器:(制冷剂走外,蒸发器管内走水)可透过玻璃,观察制冷工质在玻璃蒸发器中的蒸发过程,及压缩机的工作现象。

    三、可视制冷循环演示装置(外氟内水),可视制冷循环演示系统主要配置:

      实验装置:由制冷系统、温度测试、流量测量以及控制系统等组成。

    1、温度测量:

    可以测定吸气压力、排气压力、压力、吸气温度、排气温度、入口温度、室内环境温度

       2、控制屏:

    采用面板为双层彩色喷塑结构,造型新颖;面板上布置制冷系统,可直观展示制冷系统结构;正面设有电源控制及测量仪表功能板

    3、模块:

    分别测量压缩机功率。通过键控、数显窗口实现人机对话的智能控制模式,可测量负载的有功功率、无功功率、功率因数、电压、电流、频率及负载的性质;

        1)具有短路、过流、过压、欠压、失压、功率限定6大保护功能;电源具有一键锁定功能,处理故障时,防止漏电保护器合闸,造成触电危险;电源具有故障锁定功能,发生故障导致跳闸时,不能人为上电,只能通过清除故障后,才能上电成功

    2)采用LCD液晶面板实时监控设备运行情况,提能实时监测电压、电流、功率、电能等参数,液晶触摸屏监测数值。

    3)阀值值设备:短路、过流、过压、欠压、失压、功率等阀值设定

    4)短路保护:保护设备电流大到3倍时同,0.3秒内瞬间跳闸

    5)漏电保护:当漏电值到达设定值1%时,系统0.1秒内瞬间断电。

    过载保护:防止设备着火保护,当负载到达设定值5%时,系统0.1秒内瞬间跳闸。

    6)过压保护:有效防止设备损坏,当电压达到时270V时,系统0.5秒内瞬间跳闸。

    7)欠压保护:有效防止设备损坏,当电压达到时165V时,系统0.5秒内瞬间跳闸。

    8)强制故障锁定功能:发生故障导致跳闸时,人为无法上电,只能通过清除故障后,才能上电成功

    9)故障查询:一键故障可查询历史故障源

    10)故障测试功能:可在线测试出系统中不安全的用电功能,用一键故障可查询可排除故障源

        11)手自动功能:手动、自动自由切换

      4、制冷系统:

     由压缩机、玻璃冷凝器、视液镜、干燥过滤器、手动节流阀、石英玻璃蒸发器;制冷剂:600A,

    5、二次循环系统:流量1吨,扬程9米,流量计:4-90L/h;

      6、有机水箱:30×20×30cm;

      7、外形尺寸:1000×700×800mm 工作电压:220V 功率:500W

      8、虚拟多用表参数:

    交流电压量程档位分:10、50、250、1000

    直流电压档位分:0.25、1、2.5、10、50、250、1000

    欧姆档分:x1,x10,,100,,1000,,1K,x10K,x100K

    电流表档位:50μa、0.5、5、50、500

    BATT:1.2-3.6V,RL=12Ω

    BUZZ:R×3

    红外发射检测功能:垂直角度±15°距离1-30cm

    三极管测量孔

    9、玻璃冷凝器1个:

    10、玻璃蒸发器1个

    11、螺旋热交换器2个

    四.可视制冷循环演示装置(外氟内水),可视制冷循环演示系统实训功能:

    1、进行制冷循环过程和演示,

    3、可通过玻璃观察制冷工质的蒸发过程、的工作现象

    4、可通过玻璃观察制冷工质的冷凝过程、的工作现象

    3、可演示制冷系统的常见故障

    4、可演示水系统的循环原理

    5、认知制冷系统中多节流阀作用和结构样式

    6、研究制冷系统中的制冷剂回流热泵原理。

    8、手动膨胀阀的使用
