单片机实训装置

栏目分类:产品总目录   发布日期:2019-10-15   浏览次数:
单片机实训装置,单片机综合教学设备丰富的接口电路;开关输入,矩阵键盘、LED显示、数码管显示、LED点阵显示、液晶显示、串并A/D转换和D/A转换、RS232通信等

联系方式见右侧悬浮框

中人教仪厂专业为客户提供【单片机实训装置,单片机综合教学设备】的实训室建设方案,对【单片机实训装置,单片机综合教学设备】施行三包售后服务,如果您对我们的【单片机实训装置,单片机综合教学设备】有不了解的地方,请咨询我们客服或来电咨询,我们将竭诚为您服务。

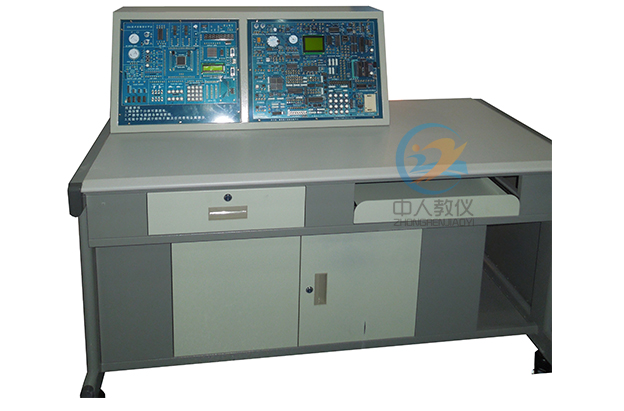

ZRDPJ-03单片机实训装置

单片机综合教学设备能实现的实验实训项目

1、单片机I/O口应用实验_ P3.3口输入 P1口输出
2、单片机I/O口应用实验_工业顺序控制
3、并行I/O接口8255应用
4、简单I/O口扩展
5、A/D 转换实验
6、D/A转换实验
7、键盘显示控制器8279应用实验
8、步进电机控制实验
9、小直流电机调速实验
10、电子音响实验
11、继电器控制实验
12、数据存贮器扩展实验
13、8031单片机串行口应用实验_双机通信
14、8031串行口应用实验_与PC机通信
15、串行接口16C550应用实验
16、串行A/D转换器TLC549应用
17、串行D/A转换器TLC5615应用
18、单片机双机通信实验_用RS485总线
19、USB接口应用实验
20、16X16 LED点阵显示实验
21、128 X 64 LCD液晶显示接口实验
22、数字温度传感器18B20实验
23、看门狗电路MAX708
24、I2C总线应用实验
(1)串行E2PROM的读写实验
(2)I2C智能卡读写实验
(3)串行键盘显示接口ZLG7290应用实验
(4)PCF8563串行实时时钟应用实验
25、定时计数器8253A应用实验
26、网络接口应用实验
27、CAN总线通信应用实验
28、ISD1730语音录放实验
29、红外接口通信实验
30、大容量NOR Flash与单片机的接口设计
    31、TFT彩色液晶屏及触摸屏的应用
    32、Small RTOS(51) 1.12.1v 使用
    33、直流电机、步进电机闭环控制实验
    34、液晶显示虚拟示波器实验
    35、工业组态软件编程实验
36、MCGS工业组态软件在单片机控制中的应用实验
1)步进电机控制实验_总线控制
2)直流电机控制实验_总线控制
  3)工业顺序控制实验_位控制
4)数据采集实验_总线控制
5)数据采集实验_总线控制
6)数字电压表实验
7)液体混合控制实验
8)交通灯控制实验
 37、工业组态软件和微控制器的接口编程实验
   ......无限扩展

单片机开发综合实训装置,单片机开发实验系统实验台

技术指标

1.安全保护:具有漏电压、漏电流保护装置,安全符合国家标准。
2.输入电源:单相三线220V±10% 50Hz
3.工作环境:温度-10℃~+40℃  相对湿度<85%(25℃)海拔<4000m
4.绝缘电阻:>3MΩ
5.装置容量:<0.5kVA
6.外形参考尺寸:1287mm×723mm×1279mm

实验装置组成

单片机实训装置由实验桌、电源仪表组件、实验电路组件联体和配套软件组成,实验电路和电脑需左右结构布局,实训桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板;
1.实验桌
实验桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板:设有一个达抽屉(带锁),用于放置工具及资料,电脑桌联体设计,造型美观大方。
2.电源仪表组件
2.1内置直流正负5V电压源(+5V主电源带过压、欠压、过流和电路保护功能并可自动回复)、直流正负12V
电压源,1.25-15V可调直流电压源,4-20mA可调直流电流源。
2.2内置0-20V直流电压表,0-20mA直流电流表。
3.教师配置
支持所有Keil uVision 软件版本进行对接,且在keil uVision软件中新增一个单片机监视器,用于监视单片机的输入输出情况;并支持在仿真软件没启动时,也能进行实时监控。支持keil uVision软件开启“根据实际时间控制速度”功能以及晶振频率功能,按照实际情况进行模拟仿真,并且可实现实时反馈程序状态。仿真光电开关进行检测物体,并实时反馈信号给单片机。
支持虚拟串口通信调试,并且在软件内附带串口调试助手。串口调试助手支持修改串口号(COM1~10)、修改9种波特率(1200、2400、4800、9600、14400、19200以及38400)、修改3种效验位(NONE、ODD以及EVEN)、修改2个数据位(7位、8位)、修改3个停止位(1位、1.5位和2位)。
附带4*4三维矩阵键盘,并模拟显示中矩阵键盘排线的使用。有4个共阳极七段数码管,支持显示任意数以及26个字母。支持温度模拟,支持手动控制温度大小,并支持显示每个温度的度数对应的电压值。TLC5615芯片用于做串口A/D转换相关实验时使用,该芯片还配有一台西门子变频器以及一部三相电机配合实验使用。ADC0832芯片是一款8位分辨率、双通道A/D转换芯片,在软件当中用于配合温度控制和电压控制的实验时使用。配有一块LCD12864液晶显示屏(不带字符),显示屏支持更改RS、R/W、E、DB0、DB1、DB2、DB3、DB4、DB5、DB6、DB7、CS1、DS2对应的P口。提供软件著作权复印件并进行现场演示。
教师教学设计系统:系统可以导入3DS、STL文件。并支持通过系统对此文件进行重新编辑,支持AC设置、CA设置、TA设置,将“AC设置”和“CA设置”中的动作进行串连,并可以设置每个动作的启停时间,同时还具备全部重置和全部删除功能。可以通过平台配套control将模型动画文件加载到课件上进行三维动画教学,实现课件中完全三维交互。该文件可支持PPT播放。提供软件著作权复印件并进行现场演示。

4.实验电路组件 (要求组件里的全部硬件集成在一个主板上,方便维护)
    4.1.基础接口电路
1)多路定时计数器8253A。
2)并行输入/输出接口8255。
3)可编程键盘显示接口8279
4)可编程串行通信接口16C550
5)单片机系统简单I/O口扩展电路74LS273/74LS244。
6)看门狗电路MAX813
    4.2. 人机接口电路
1)8位LED发光管输出显示
2)8位开关量输出模块。
3)8个独立的LED数码管。
4)4×4矩阵键盘电路。
5)16×16点阵LED模块,由4个8*8点阵和驱动电路组成。
6)12864 LCD图形、中文、字符显示模块。
7)设计有3英寸TFT 液晶显示器,带触模屏。
8)两路带消抖±单脉冲产生电路。
9)1HZ-1MHZ分8路输出固定脉冲发生。
    4.3. 外设执行部件
1)5V继电器控制、音乐发生器电路。
2)步进电机20BY及直流电机驱动与控制。
 3)扬声器驱动电路。
 4)蜂鸣器驱动电路。
5)光电测速模块电路。
    4.4. 通信接口电路
1) USB1.1(CH375)通信模块 ,支持HOST /SLAVE模式。
2) IRM5000红外无线通信模块
3) CAN-Bus通信模块,由SJA1000和TJA1050T专用芯片组成。
4) TCP/IP通信模块,含太网芯片RT8019和32K静态存储器。
5) RS232/RS485接口应用和电平转换电路。
6) I2C串行实时日历/时钟PCF8563。
7) I2C串行键盘显示控制器Zlg7290。
    4.5. 存储器电路
1)32K静态RAM 62256
2)串行存储器93C64读写电路
3)I2C串行存储器24C02应用电路。
4)IC卡读写(24C01)模块电路。
5)SST512K FALSH存储器电路。
6)SD卡读写电路。
    4.6. 数据转换
1)单路8位数字模拟转换接口DAC0832。
2)8路8位模拟/数字转换接口ADC0809。
3)串行8位A/D 转换电路TLC549及其相关电路
4)串行10位D/A 转换电路TLC5615及其相关电路
5)ISD1730PY语音录放模块、纸盆式电动扬声器及驻极体话筒。
6)数字温度DS18B20,用于环境温度检测。
    4.7. 虚拟示波器
     *1)真正的高速双通道存储虚拟示波器,可切换为单通道提高采样率。
 *2)带有实时X-Y示波器:自动同步显示功能。
 3)存储功能:存储/栽入/分析历史波型。
 4)输入模拟电压信号幅值由软件调整,勿需硬件开关切换。
 *5)带有幅频/相频特性专用虚拟示波器。可以保存波型文件,图片文件,方便插入在教学课件中。
4.8. 单片机仿真器
配备USB接口的KEIL C51单片机仿真器,完全仿真P0-P3口,不占有片内任何资源。同时自带在线下载式单片机AT89C52,RS232或JTAG下载接口。
4.9.总线扩展接口
主板上留有外部总线扩展接口,可以扩展各种新型接口电路。
5.配套软件
 1)WINDOWS 下KEIL C51 软件环境,支持汇编和C语言的编程、编译、链接和源程序级调试和在线下载。
 2)在线下载软件:STC_ISP_V479
 3)MGCS工业组态软件
 4)近50个单片机应用设计例程
 5)MGCS工业组态软件与单片机接口例程
 6)配备本机使用视频教程

实验装置详细配置

序号 名称 说明 数量
1 实验装置台体 包含上部框架、下部台体和台面 1套
2 电源仪表组件 含实验装置组成指标里第二点的全部硬件 1套
3 实验电路组件 含实验装置组成指标里第三点的全部硬件 1套
4 2号实验用导线   25根
5 9芯-9芯串口通信线   1根
6 USB通信线   2根
7 8芯-8芯排线 40CM 3根和30CM 5根   6根
8 4芯-4芯排线 30CM 3根
9 2芯-2芯排线 100CM 2根
10 220V交流电源线 1.5M 1根
9 实验指导书   1套
10 软件光盘 KEIL C 软件、组态软件和视频教程软件各一张 3张
11 STM32 ARM核心系统   一套

装置的基本要求

1.单片机开发实验系统实验台可完成定时器、1/0输入输出、接口扩展、键盘控制、数据显示、数据采集、数据通信等实训,内容包括51系列单片机基础应用能力实训、综合应用能力实训。
2.系统自带单片机仿真器,使用功能强大的Keil uVision4集成调试软件,有编辑、编译、下载、单步、跟踪、断点运行等多种功能,可使用汇编和C语言进行编程。
3.CPU采用开方式结构,其I/O引脚全部有单个插孔和8芯排针引出,连接灵活方便,实验电路采用模块化方式,既相互独立,又可以通过导线连接实现综合应用。
4.实训装置具有丰富的接口电路;开关输入,矩阵键盘、LED显示、数码管显示、LED点阵显示、液晶显示、串并A/D转换和D/A转换、RS232通信、RS485通信、电机控制、温度采集等。
5.提供单片机ISP下载器,可以实现AT89C52单片机的在线下载。
6.提供包括51单片机的c语言和汇编语言两种版本的几十个实验例程。
7.能够将MCGS工业组态软件应用于单片机控制系统中,直观形象地展示实际自动控制工业场景,提供近十种MCGS工业组态软件在单片机控制中的应用例程。
8.配有真正的高速双通道存储型虚拟示波器,方便实验信号的测量。
