MPS模块式柔性自动化生产线实训系统

栏目分类:产品总目录   发布日期:2019-10-24   浏览次数:
MPS模块式柔性自动化生产线实训系统,MPS模块化生产线教学设备(六站)上料检测站、搬运站、控制系统可以选用西门子、三菱的PLC进行控制,咨询热线13122891392

联系方式见右侧悬浮框

中人教仪厂专业为客户提供【MPS模块式柔性自动化生产线实训系统,MPS模块化生产线教学】的实训室建设方案,对【MPS模块式柔性自动化生产线实训系统,MPS模块化生产线教学】施行三包售后服务,如果您对我们的【MPS模块式柔性自动化生产线实训系统,MPS模块化生产线教学】有不了解的地方,请咨询我们客服或来电咨询,我们将竭诚为您服务。

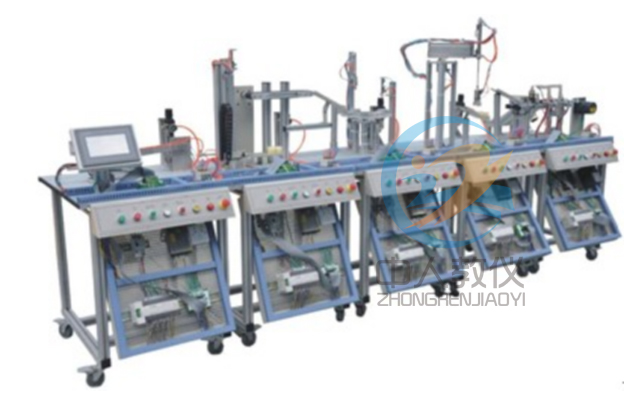

ZRMES-01型MPS模块式柔性自动化生产线实训系统,MPS模块化生产线教学设备(六站)

实训项目

1. 了解传感器的应用
2. 观察气动元件的应用
3. 掌握PLC控制技术
模块式柔性自动化生产线实训系统六个工作站各自都有一套PLC主机,可分成六个完全独立的工作站进行实训,在对各单元生产工艺和电气控制系统的构成熟悉后,通过PLC编程可完成:
PLC基本指令学习和实际应用
(1) 系统故障检测
(2) 工件上料程序控制
(3) 工件搬运程序控制
(4) 工件检测程序控制
(5) 工件搬运安装程序控制
(6) 工件安装程序控制
(7) 工件分类程序控制
(8) 多工作工位程序控制
(9) 工作单元联网程序控制
(10) 步进电机驱动控制
4. 电气控制系统安装调试
5. 机械系统安装调试
6. 电机驱动调试
7. 系统维护和故障检测技术

MPS模块式柔性自动化生产线实训系统,自动生产线实训装置

系统组成

1.自动生产线实训装置的硬件由六个站组成
(1) 上料检测站
由料斗、回转台、导料机构、平面推力轴承、工件滑道、提升装置、计数电容开关、检测工件和颜色识别光电开关、开关电源、序控制器、按钮、I/O接口板、通讯接口板、电气网孔板、直流减速电机、电磁阀及气缸组成,主要完成将工件从回传上料台依次送到检测工位,提升装置将工件提升并检测工件颜色。
(2) 搬运站
由机械手、横臂、回转台、旋转气缸、开关电源、可编程序控制器、按钮、I/O接口板、通讯接口板、电气网孔板、多种类型电磁阀及气缸组成,主要完成将工件从上站搬至下一站。
(3) 加工站
由6工位回转工作台、刀具库(3种刀具)、升降式加工系统、加工组件、检测组件、步进驱动器、三相步进电机(6A)、光电传感器、接近开关、开关电源、平面推力轴承、可编程序控制器、按钮、I/O接口板、电气网孔板、通讯接口板、直流减速电机、多种类型电磁阀及气缸组成,回转工作台有六个旋转工位,加工站主要完成工件的加工(钻孔、铣孔),并进行工件检测。
(4) 搬运安装站
由平移工作台、塔吊臂、机械手、齿轮齿条传动、工业导轨、开关电源、可编程序控制器、按钮、I/O接口板、通讯接口板、电气网孔板、多种类型电磁阀及气缸组成,主要完成将上站工件拿起放入安装平台,将装好工件拿起放下站。
(5) 安装站
由吸盘机械手、摇臂部件、旋转气缸、料仓换位部件、工件推出部件、真空发生器、开关电源、可编程序控制器、按钮、I/O接口板、通讯接口板、电气网孔板、多种类型电磁阀及气缸组成,主要完成选择要安装工件的料仓,将工件从料仓中推出,将工件安装到位。
(6) 分类站
由滚珠丝杠、滑杆推出部件、分类料仓、步进电机、步进驱动器、电感传感器、开关电源、可编程序控制器、按钮、I/O接口板、通讯接口板、电气网孔板、多种类型电磁阀及气缸组成,主要完成按工件类型分类,将工件推入料仓。
(7)自动化虚拟仿真系统:软件基于C#和JS语言编程设计,模型均采用3D模型,由3Dmax制作而成,并经过渲染和润色,使模型看起来与真实部件一般无二,可全方位旋转、放大、缩小观察本虚拟仿真系统的操作过程,由学生自行安装工业流水线部件,可从结构件模块、动力源模块、传动装置模块、传感器模块、执行机构模型中选取正确的配件进行安装,软件可提示正确安装位置。安装完毕后,虚拟3D流水线自动识别物料正确与否。并且具有可选择齿轮轴系、蜗杆轴系等十多种轴系机构进行安装、拆卸、装配、零部件测量、考核等功能。零件拆装的步骤过程中有智能提醒,并经过渲染和润色,使模型看起来与真实部件一般无二,设有非标零件库、标准零件库、测量工具库供拆装选择。软件内配有实验的目的、步骤、要求等集成的电子实验考核题及指导书。使用考核功能时,软件随机出题供学生回答,当学生答完题目时给出考核分数。本软件可以进行全方位旋转、放大、缩小观看其细节。(软件现场演示或者录制视频演示)

控制系统均为三菱系列主机

技术指标

1.输入电源:单相三线~220V±10% 50Hz
2.工作环境:温度-10℃~+40℃ 相对湿度<85%(25℃) 海拔<4000m
3.装置容量:<1.0kVA
4.整机尺寸:2400m×1700mm×1400mm

产品概述

MPS生产线实验装置是一种最为典型的、自动化类产品,它是为职业院校、教育培训机构等而研制的,它适合机械制造及其自动化、、电气工程及自动化、控制工程、测控技术、计算机控制、自动控制等相关专业的教学和培训。它接近工业生产制造现场基础上又针对实训教学进行了专门设计,强化了各种控制和工程实践能力。
系统由六个站组成,分别为:上料检测站、搬运站、加工站、搬运安装站、安装站和分类站,控制系统可以选用西门子、三菱的进行控制,具有较好的柔性,即每站各有一套控制系统独立控制,在单个培训完成以后,又可以将相邻的两站、三站…直至六站连在一起,学习复杂系统的设计、安装、编程、调试和整机运行。
系统包含了机电一体化专业中的气动、电机驱动与控制、PLC、等多种控制技术,适合相关专业学生进行工程实践、课程设计及初上岗位的工程技术人员进行培训。
