PLC实训装置控制的过程控制模型

栏目分类:产品总目录   发布日期:2019-11-11   浏览次数:
PLC实训装置控制的过程控制模型,过程控制实物模型配置基本的水箱、管路、智能调节器、电磁泵等,利用不同工业液位测量传感器,组成多种液位检测系统,咨询热线13122891392

联系方式见右侧悬浮框

中人教仪厂专业为客户提供【PLC实训装置控制的过程控制模型,过程控制实物模型】的实训室建设方案,对【PLC实训装置控制的过程控制模型,过程控制实物模型】施行三包售后服务,如果您对我们的【PLC实训装置控制的过程控制模型,过程控制实物模型】有不了解的地方,请咨询我们客服或来电咨询,我们将竭诚为您服务。

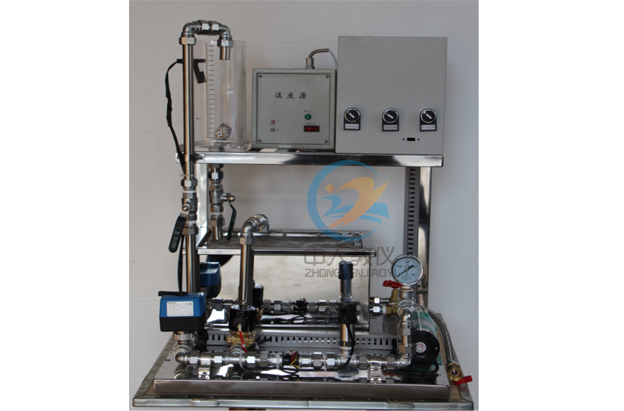

ZRPMX-06 PLC实训装置控制的过程控制模型,过程控制实物模型

实验内容

特性实验
水箱单容特性实验
温度特性实验
电动阀流量特性实验
压力控制实验
单回路控制实验
1、电动调节阀支路单容液位控制实验
2、电动调节阀支路流量控制实验
3、温度控制实验
串级控制实验
2、上水箱液位与电动阀支路流量串级控制实验
变频恒压供水实验;
工控组态软件组态控制实训
实时数据库组态、M图形动画、报表、曲线、报警组态、设备通讯组态、脚本程序应用组态等实训;

过程控制系统实物模型,过程控制系统实训模型





系统配置

执  行  机 构
名称 单位 数量 备注 型号
广州新菱 1 电动球阀工作电压24,控制电压0-10v。 SBA03
上海西山磁力泵 1 无泄漏,低噪音,二相交流220VAC,15W。扬程1.5吗m。 MR-15

传  感  变  送  器
扩散硅压力(液位)变送器 1 0-100kpa
温州布莱迪压力变送器 1 供电电压9-24v,输出4-20MA,标准接口,压力范围0-100kpa。 SZ-801
合肥福斯达涡轮流量计及流量变送器 1 (1)量程:选0-800L/h;(2)输出信号:4-20mADC;(3)精度:0.2级。标准信号输出4-20ma LWGY-A

温度变送器 1 Pt100:A级;温度变送器:0.5级精度,0-100℃。4-20ma标准信号输出

其  它  设  备
实验用淡蓝色透明有机玻璃水箱 1 1个圆型有机玻璃水箱,直径15mm,高度15cm。
储水箱 1 镜面不锈钢304。自动进排水减轻实验老师工作200*150*200 单位mm
不锈钢支架   1 镜面不锈钢管管子做成。
配有24v直流稳压电源 1 电流2A。
全部不锈钢管及配件,增加设备的使用寿命。 1 管道及阀门:整个系统管道由不锈钢管连接而成,所有的手动阀门均须采用优质球阀,避免管道系统生锈。
温控实验箱 1 由加热箱、加热环、Pt100、温度变送器组成,加热 最高温度150度。
不锈钢储水箱 1 内有独特的结构设计和不锈钢过滤网,拆洗方便
储水箱自动进、排水装置   1 自动进排水减轻实验老师工作
                                   控制器
PLC控制器 1 1.14路开关量输入
2.10路开关量输出
3.2路模拟量输入1路模拟量输出


装置技术条件

1)输入电源:二相三线AC220V±10% 50Hz;
2)工作环境:温度-10℃- +40℃,相对湿度<85%(25℃)  海拔<4000m;
3)装机容量:<0.5kVA;
4)外形尺寸:400*600*700mm。

概述

控制双容水箱实训模型配置基本的水箱、管路、智能调节器、电磁泵等,利用不同工业液位测量,组成多种液位检测系统,可提供的包括有:应变式液位器等。
通过实验熟悉的安装测试方法,应用特点,测量范围,安装条件,掌握精度分析方法。
本装置具有多重安全保护,提供IEC标准信号及相关测试点供接入进行编程实验。
