ZRBDZ-1智能变电站实训系统

一、简介

电力系统实验装置建设以实用性为原则，严格按照电力行业标准的要求建立模型，采用现代化的控制方式，模拟原型系统的控制设备特性，使模型系统更真实反映原型系统，力争将智能电力系统实验教学中心建设成为实用性强，使用维护方便的电力系统综合试验研究平台，满足相关科研试验并兼顾在校大学生教学实训。
本智能电力系统实验教学中心一次系统部分的实物模拟仿真具有真实性，能够观察到各种现象的物理过程，获得明确的物理概念，可以探索到现象的本质及其变化的基本规律，能够进行典型系统的验证性实训与分析性实训，所提供给二次部分的各类电气量参数都能符合电力系统规范，并直接采用了原型系统的测控装置，实验教学中心的所有设备完全符合实训教学的可测试性和可操作性。

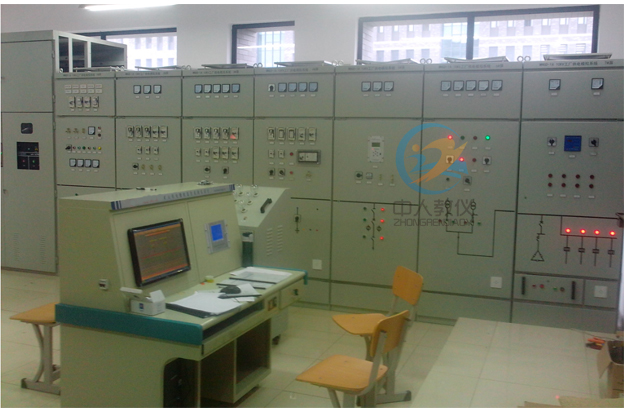

智能变电站实训系统,电力系统实验装置

二、所采用的系统标准

所有系统中的设备包括外购设备或附件都满足以下标准，且不限于下述标准：
* GB/T 2887-2000     电子计算机场地通用规范
* GB/T 7261-2000     继电器及装置基本试验方法
* DL/T 578-1995      水电厂计算机监控系统基本技术条件
* DL/T 822-2002      水电厂计算机监控系统试验验收规程
* DL/T 5065-1996     水力发电厂计算机监控系统设计规定
* DL/T 5081-1997     水力发电厂自动化设计技术规范
* DL/T 5132-2001     水力发电厂二次接线设计规程
* DL/T 5164-2002     水力发电厂厂用电设计规程
* DL/T 5177-2003     水力发电厂继电保护设计导则
* JB/T 5775.2-2002   电力系统二次电路用控制及继电保护屏（柜、台）通用技术条件
* JB/T 5775.3-2002   电力系统二次电路用控制及继电保护屏（柜、台）基本试验方法
* Q/XJ 20.50-2004    继电器、保护及自动装置通用技术要求

三、智能电力系统实验教学中心组成

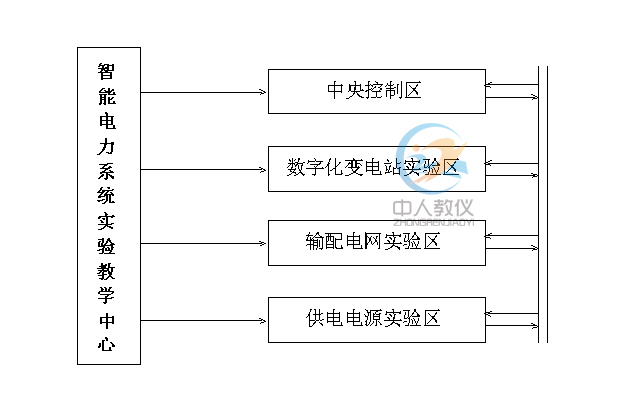

智能电力系统实验教学中心由中央控制区、数字化变电站实验区、输配电网实验区、供电电源实验区等四个实验区组成系统。各实验区之间由电缆连接，完全按照电力系统规范设计，具有很强地扩展性，各室内容、规模均可增加，接口可以接纳电力系统新技术新设备。实验教学中心组成示意图如图所示。

五、实验项目

1．一次系统的认知
a) 220KV输电线路认知；
b) 220KV变电站主接线方式认知;
c) 220KV 变电站主变认知；
d) 倒闸操作学习；
e) 五防操作学习。
2．智能变电站保护实验项目
（1) 220KV线路保护实验项目
   a) 分相电流差动保护；
b) 三段式相间距离保护；
c) 接地距离保护；
d) 六段式零序保护；
e) 反时限零序电流保护；
f) 重合闸。
（2) 220KV变电站变压器保护实验项目
   a) 差动速断保护；
b) 差动保护；
c) TA断线告警；
d) 复压闭锁方向过流保护；
e) 零序电流保护；
f) 间隙零序；
g) 过负荷保护
h) 失灵保护；
i) 非电量保护。
（3）110KV线路保护实验项目
   a) 三段式相间距离保护；
b) 接地距离保护；
c) 不对称故障相继速动保护；
d) 四段式零序电流保护；
e) 重合闸。
（4）35KV线路保护实验项目
   a) 过流保护；
b) 低电压保护；
c) 过负荷；
d) 低频减载；
e) 重合闸。
（5) 母线保护实验项目
   a) 差动保护。
（6) 准同期实验项目
   a) 同期合闸条件判断；
b）同期合闸实验。
3．后台监控系统实验项目
a) 监控系统主菜单学习；
b) 保护装置遥测值测试实验;
c) 状态量测试实验；
d) 开关分合闸操作实验；
e) 开关变位界面变化实验；
f) SOE信息实验；
g) 事故发生时间和测量值、故障录波波形实验；
h) 遥控分合闸实验；
i) 音响报警手动和自动复归实验。
