正面吊操作演示实训台

栏目分类:产品总目录   发布日期:2020-04-20   浏览次数:
正面吊操作演示实训台,工程机械演示实验台回转作业,抓举横梁提升同时平台回转;(配马达旋转平台),咨询热线13122891392

联系方式见右侧悬浮框

中人教仪厂专业为客户提供【正面吊操作演示实训台,工程机械演示实验台】的实训室建设方案,对【正面吊操作演示实训台,工程机械演示实验台】施行三包售后服务,如果您对我们的【正面吊操作演示实训台,工程机械演示实验台】有不了解的地方,请咨询我们客服或来电咨询,我们将竭诚为您服务。

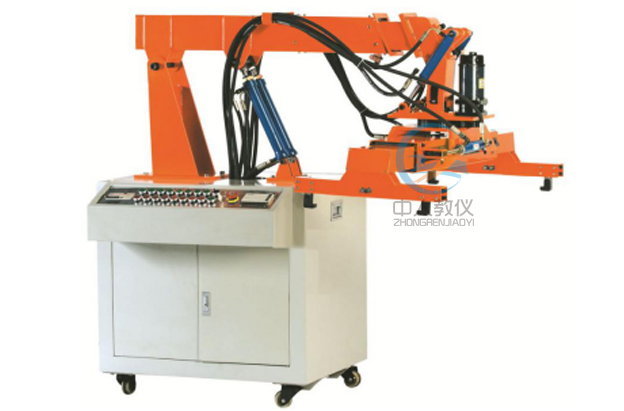

ZRYY-ZMD正面吊实训台

液压正面吊是集装箱装卸用的一种机械,它广泛应用于港口、鉄路、公路运输作业。目前中小型正面吊几乎全部采用液压传动。液压正面吊具有体积小、重量轻、操作灵活方便、提升力大、易于实现过载保护和室内操纵等优点。近年来高新微电子技术在液压技术上的应用,使工程机械、建筑机械以及运输机械综合技术水平越来越高,提高了这些机械的使用可靠性、操作安全性、舒适性和使用寿命,其适应性更强。
液压正面吊实训台,工程机械实训装置

一、实验项目

1、液压传动各元部件结构及工作原理观摩、拆装实验。
2、液压挖掘机械演示控制实验。
3、PLC软件及控制实验。
4、序控制器(PLC)电气控制实验:机-电-液一体控制实验。

二、实验内容

1、正面吊机械演示控制实验
1)抓举作业,抓举集装箱实验;
1)提升作业,主臂和伸缩臂复合进行工作实验;
2)回转作业,抓举横梁提升同时平台回转;(配马达旋转平台)
3)返回,平台回转、主臂和伸缩臂配合回到初始位置。
2、可编程序控制器(PLC)电气控制实验:机-电-液一体控制实验。
1) PLC指令编程、梯形图编程学习;
2) PLC编程软件的学习与使用;
3) PLC与计算机的通讯、在线调试;
4) PLC在液压传动控制中的应用以及控制方案的优化。

三、性能与特点

1、工程机械实训装置采用冷轧钢板(并经过喷塑、防腐处理)制作,台式结构,控制操作于一体。
2、电气操作控制为下置式,液压站放置于液压台主柜内。整体结构紧凑,协调,布局美观大方,实用性强,可供4-6人实验。
3、正面吊机械按实物比例缩小的全金属结构,实验时启动液压系统根据实验要求模以操作机械进行工作。
4、正面吊机械是按实物的结构与缩小比例制作而成,能够真实地体现其机械的实际工况,使学生能够在实验中深刻了解其机构的各部件的结构与工作原理。
5、实验控制采用手动控制和自动控制两种方式。
6、实验部件采用耐压胶管,压力可达到25Mpa。
7、带三相漏电保护、输出电压380V/220V,对地漏电电流超过30mA即切断电源;电气控制采用直流24V电源,并带有过压保护,防止误操作损坏设备。

四、主要技术参数

电机型号:M3P4H523        功率:2.2KW            转速:1420r/min
油泵型号:VAI-15F-A3          额定压力:7Mpa         额定流量:8ml/rev
外形尺寸:1550×650×1800mm

五、正面吊实验台的配置清单

序号 名称 规格型号 数量 厂 家 备    注
液压站
1 电机 M3P4H523 1 捷佳
2 变量叶片泵 VAI-15F-A3 1 朝田液压
3 油箱 40L 1 中人教仪
4 油位指示计 YWZ-150 1 浙江东瓯
5 回油滤油器 WU-160×100J 1 浙江金洋
6 空气滤清器 EF-25 1 浙江金洋
7 液压油 32# 1 中人教仪
8 油路板集成块   1 中人教仪
液压控制元件
9 油缸 M0B30/16/300LB 3 上海正控
10 轴向柱塞液压马达 10MCY14-1B 1 宁波
11 三位四通电磁换向阀 D5-02-3C2 2 朝田液压
12 叠加单向阀 MCA-02 1 朝田液压
正面吊机械模块1(挖掘机械)
13 抓举横梁   1套 中人教仪
14 主臂   1 中人教仪
15 伸缩臂   1 中人教仪
16 回转机械   1套 中人教仪
17 带减速调速电机 220V 120W 1台 欧鹏电机
测控元器件
18 PLC FX1S-20MR 1 三菱
19 PLC通讯电缆   1 三菱
20 接近开关 LJ12A3-4-Z/BX 2 长丰电子
21 中间继电器 HH54P 8 前进电器 DC24V
22 接触器 CJ20-25 3 德力西 20A 220V
23 三相漏电保护开关 DZ47LE 1 德力西 C20
24 塑料外壳式断路器 DZ108-20 2 德力西 6.3-10A
25 单极断路器 DZ47-63 2 德力西 C6 1P
26 单极断路器 DZ47-63 2 德力西 C3 1P
27 紧停按钮 LAY50-11Z 1 上海双科
28 自锁带灯按钮 LAY50-11DT/24 4 上海双科
29 两档旋钮 LAY50-11X2 2 上海双科
30 信号灯 NXD-211 8 上海双科 24V
31 开关电源 HS-150-24 1 上海明纬
32 普通按钮 CAY50-11 4 上海双科
33 二极管 ZN4007 6 MIC 200V
34 电器控制模块   1 中人教仪
软件与文档资料
35 PLC编程软件   1 三菱
36 PLC编程手册   1 三菱
37 使用说明书   1 中人教仪
38 实验指导书   1 中人教仪
39 装箱单   1 中人教仪
辅助元件
40 三通接头 M16×1.5 3 中人教仪
41 三通接头 M14×1.5 3 中人教仪
42 耐压胶管   4 上海
43 防震压力表 YTN60
(0-10MPa 2.5级)
3 红旗
44 液压阀过渡集成块   2 中人教仪 铝合金和PVC组合模块
配套工具
45 活动扳手 10,, 1 上海
46 内六角扳手   1 上海
47 开口扳手 8-10 1 上海
48 开口扳手 12-14 1 上海
49 开口扳手 17-19 1 上海
50 螺丝刀(一字、十字) 6,, 各1 上海
51 螺塞 M10×1 10 上海
52 尖嘴钳   1 上海
53 工具盒   1 上海
54 防尘罩   1 中人教仪
易损件
55 组合垫 φ10 10 浙江
56 O型圈   20 昆山
57 O型圈   10 昆山
58 O型圈   10 昆山
59 生料带   1 苏州
实验操作台
60 正面吊机械 1200×900×700mm 1 中人教仪
