机电液气一体化实验教学培训系统

栏目分类:产品总目录   发布日期:2020-06-20   浏览次数:
机电液气一体化实验教学培训系统,气动实验台,气动实训设备电气控制采用低电压直流24V电源;实训气路、控制电路安全可靠,咨询热线13122891392

联系方式见右侧悬浮框

中人教仪厂专业为客户提供【机电液气一体化实验教学培训系统,气动实验台,气动实训设备】的实训室建设方案,对【机电液气一体化实验教学培训系统,气动实验台,气动实训设备】施行三包售后服务,如果您对我们的【机电液气一体化实验教学培训系统,气动实验台,气动实训设备】有不了解的地方,请咨询我们客服或来电咨询,我们将竭诚为您服务。

ZRQPL-01A气动基础实训装置

一、主要技术参数

1、电源AC 220V 50HZ
2、直流电源:输入AC 220V,输出DC 24V/2A
3、无油静音空气压缩机:工作电源:AC220V;电机功率:780W公称容量30L;额定输出气压0.8Mpa,噪音:58分贝
4、实训装置外型尺寸:1500mm×650mm×1700mm

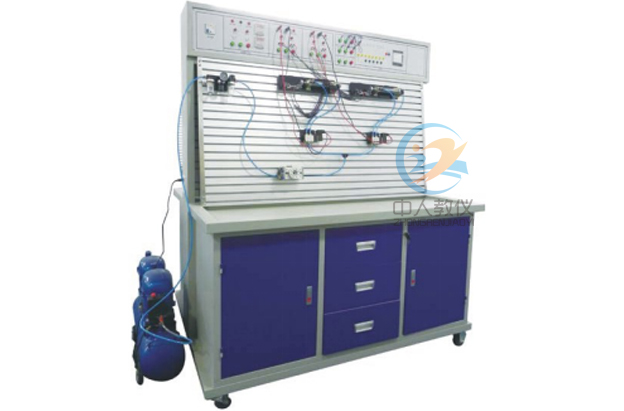

气动基础实训装置,气动实验台,气动实训装置

二、主要特点

1、气动实训装置主要由实训桌、实训台、气动元件和电器控制器件等组件组成。
2、气动实验台为铁质双层亚光密纹喷塑结构,实训桌抽屉内存放元件等。
3、配备工业用常用气动元件,且均配有过渡底板,可方便、随意地将元件按插在实训台面板上(面板带“T”沟槽形式的铝合金型材结构)。回路搭接采用快换接头,拆接方便快捷。
4、实训气源压力低,电气控制采用低电压直流24V电源;实训气路、控制电路安全可靠,设有手动、自动、顺序等控制功能。
5、实训控制单元采用独立的继电器控制单元进行电气控制。

三、气动基本实训回路

1、单作用气缸的换向回路
2、双作用气缸的换向回路
3、单作用气缸速度控制回路
4、双作用气缸单向调速回路
5、双作用气缸双向调速回路
6、速度换接回路
7、缓冲回路
8、二次压力控制回路
9、高低压转换回路
10、计数回路
11、延时回路
12、过载保护回路
13、互锁回路
14、单缸单往复控制回路
15、单缸连续往复动作回路
16、直线缸、旋转缸顺序动作回路
17、多缸顺序动作回路
18、双缸、同步动作回路
19、回缸联动回路
20、卸荷回路
21、或门型梭阀的应用回路
22、快速排气阀应用回路

四、配置清单

序号 名称 型号 数量 备注
1 实训桌   1张
2 实训台   1台
3 电源模块   1块
4 继电器控制模块   1块
5 无油静音空气压缩机   1台
6 单作用气缸 QGX25ⅹ100 1只
7 双作用气缸 QGX25ⅹ100 2只
8 旋转气缸(透明)   1只
9 三联件 AC2000 1只
10 减压阀(带压力表) AR2000 1只
11 手动换向阀 H210—08 1只
12 单电磁换向阀(二位三通) 3V210-8 1只
13 单电磁换向阀(二位五通) 4V210-8 2只
14 双电磁换向阀(二位五通) 4V220-8 1只
15 双电磁换向阀(三位五通) 4V230-8 1只
16 单气换向阀(二位五通) 4A210—08 2只
17 双气换向阀(二位五通) 4A210—08 2只
18 行程阀(机控) MOV—2 1只
19 行程阀(按钮) MOV—3A 1只
20 行程阀(按钮带锁) MOV—3A 1只
21 或门型梭阀 ST—02 2只
22 双压阀
23 快速排气阀 QE—02 2只
24 单向节流阀 ASC-08 2只
25 单向节流阀(装在缸体上) JSC601 7只
26 单向阀 1/4 2只
27 顺序阀(透明)   1只
28 气容   1只
29 消声器 1/8 2只
30 消声器 1/4 1只
31 三通(T型三通) Ø6 4只
32 三通(Y型减径三通) Ø8—Ø6 1只
33 四通 Ø6 2只
34 气管 PU6ⅹ4 20米
35 行程开关(装在缸体上)   2只
36 内六角扳手   3把
37 螺丝刀   2把
38 剪刀   1把
39 活动扳手   1把
40 尖嘴钳   1把
41 生料带   1个
42 气孔塞头 Ø6 10只
43 气动实训说明书   1册
