中央空调实验台

栏目分类:产品总目录   发布日期:2020-06-14   浏览次数:
中央空调实验台,中央空调教学平台培养掌握空调与制冷技术专业理论知识和专业实践技能,从事空调、制冷设备及系统技术升级、改造设计、安装。

联系方式见右侧悬浮框

中人教仪厂专业为客户提供【中央空调实验台,中央空调教学平台】的实训室建设方案,对【中央空调实验台,中央空调教学平台】施行三包售后服务,如果您对我们的【中央空调实验台,中央空调教学平台】有不了解的地方,请咨询我们客服或来电咨询,我们将竭诚为您服务。

ZRLR-HS家用实训考核装置

中央空调实验设备是根据教育部“振兴21世纪职业教育课程改革和教材建设规划”要求,按照职业教育的教学和实训要求研发的产品。适合高职院校、职业学校的制冷技术、制冷流体机械、家用制冷设备原理与维修、冷库与冷藏技术、制冷设备维修工(初级、中级、高级)等实训教学。培养掌握空调与制冷技术专业理论知识和专业实践技能,从事空调、制冷设备及系统技术升级、改造设计、安装、调试、维护、维修、技术管理等方面的技能应用型人才。
家用中央空调实训考核装置也适合普通院校、技工学校、职业培训学校、职教中心、鉴定站/所、制冷类专业《制冷设备维修工(高级)》、《制冷设备原理与维修》、《制冷空调装置操作安装与维修》、《中央空调工(初级、中级、高级)》、《家用制冷设备原理与维修》等课程。

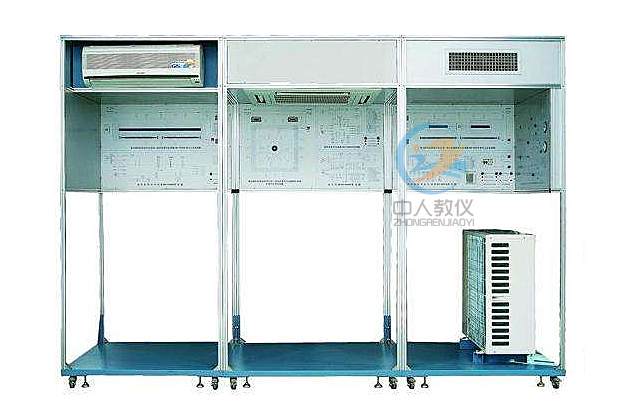

家用中央空调实训考核装置,中央空调实验设备

一、基本配置及功能要求

1.采用真实的家用中央空调为实训考核对:系统采用=一拖三机组,其特点为质量优、体积小、压缩机,数码容量调节电磁阀通过压力控制压缩机从而实现卸/负载的目的。对应不同的终端处理机其通过改变压缩机卸/负载比率实现从10%-100%范围内的容量无级调节。实现系统真实性,可塑性。
2.系统终端处理机多样化:采用天井式(嵌入式)、挂壁式、风机盘管三种形式的终端处理机组;让学生了解室内机组的多样化的结构形式。
3.每个终端处理机配置制冷系统流程板、控制电路流程板、温度表及压力表,可观测到机组的全部控制电路。
4.系统的完整性、独立性:与实际中的家用中央空调,其控制功能、保护功能、显示功能完全一致,每个用户终端都可以在同一工况下独立控制。
5.操作台只需交流电源即可投入使用,占地面积小,节约用房、减少基建投资。
6.装置直观展示了家用中央空调的系统结构、工作原理,便于教师的演示讲解及学生对课本知识理解掌握。展现了制冷循环系统结构原理以及主要部件的实际物体,其中高压管路和低压管路漆成红、蓝两色,并设有视液镜可观察制冷剂状态。结构合理,造型美观 装置结构合理紧凑、造型美观大方,实训桌还设有四个万向轮和四个固定调节机构,便于移动和固定。
7.实训装置系统设有模拟故障设置功能,在制冷系统、电气系统中设置故障。通过具体现象提高学生分析能力,有利于学生将理论用于实际,并培养其实际动手能力。
8.设有电流型漏电保护装置,对地漏电电流超过一定值,即跳闸切断电源;并有热保护器件,对压缩机进行过热、过载保护等功能。
9.充分地展示了家用中央空调的结构形式、控制原理、系统不同工况时的参数变化及空调制冷系统流程图。
10.框架采用铝型材结构。
11.数码一拖三机组1套:空调系统采用市场3匹数码机组,室内机有终端处理机组组成。天井式(嵌入式)1套、挂壁式1套、风机盘管1套组成室内终端机组处理系统;让学生了解室内机组多样化的结构形式。每个终端机组处理系统都是相互独立的。
12..智能温度控制系统3套:智能温控能对被控对象进行温度测量与显示,调节温度上、下限设定,完成制冷、制热、停机等功能;显示工作状态和便于观察被空调房间内温度,操作方便。
13..工作流程图板3套:工作流程图板详细说明制冷系统流程、监测点温度、系统压力、工作状态指示、系统部件说明。
14..测量仪表1套:配备指针式真空压力表、温度控制仪、交流电压表、交流电流表等。

二、技术参数

1.输入电源:单相三线~220V±10% 50Hz
2.装置容量:<3.8kVA
3.制冷剂类型:R410a
4.安全保护:具有漏电压、漏电流保护装置,安全符合国家标准
5.中央空调设备三维实训仿真软件
软件采用3D交互技术设计,集成四大功能“模拟运行”、“设备维修技能”、“工具使用”、“仿真考核”。
任务菜单功能:包含文字语音显示功能,对该软件中的具体设备的操作进行文字提醒;可完成中央空调模拟运行、设备维修技能等操作考核;中央空调故障模拟考核分两种状态制冷状态、制热状态。

三、实训项目

1.室外机组电气控制原理基础知识
2.室内机组电气控制原理基础知识(三个内机)
3.制冷系统流程原理
4.系统不同工况操作
5.系统故障模拟设置
6.小型电磁感应阀的控制
7.压力高压保护装置
8.中央空调制冷和制热过程
9.电脑主机和室内机的通信
10.空调故障代码显示
11.了解数码节能控制技术
12.家用中央空调机的安装和维修

四、配置清单

名称 单位 数量
铝合金支架 若干
数码一拖三机组 1
工作流程板 4
制冷系统分流器 3
温度控制系统 3
压力表 8
电流表 8
温度显示器 4
嵌入式室内机 3



如对本产品/文章:中央空调实验台,中央空调教学平台有任何疑问请随时联系我们,我们将尽力为您提供最全的实训室建设方案和最优质的服务

本文分享链接:http://www.zrjysb.com/cpzh/4293.html

常见问题:

问题①:你们公司都有什么资质?

答:我们中人公司是国家注册的生产商,具有专利证书、软件著作权等生产型企业应当具备的资质,并且我们生产的【中央空调实验台,中央空调教学平台】都是100%测试才允许出厂的。

问题②:如果我们单位购买【中央空调实验台,中央空调教学平台】是否包含安装调试培训服务?

答:我们所有设备如果没有注明“不含安装/调试/培训”等字样(举例:【中央空调实验台,中央空调教学平台】不含安装调试培训,含运费。),都是可以包安装调试培训的。

问题③:你们能提供【中央空调实验台,中央空调教学平台】的整体实训室的建设方案吗?

答:如果您对我们的【中央空调实验台,中央空调教学平台】有意向,可以来电咨询或者咨询企业QQ:2198972893。让我们客服为您量身定做一个方案或者提供我们现有的方案。同时需要您留下贵单位的全称,方便我们做报告。
