高性价比单片机实验箱

栏目分类:产品总目录   发布日期:2020-08-10   浏览次数:
单片机实验箱,单片机开发实验系统校可以从需要出发,灵活选配各种扩展模块,为各类院校的教学实验、课程设计、毕业设计提供了良好的实验开发环境,也是科研。

联系方式见右侧悬浮框

中人教仪厂专业为客户提供【单片机实验箱,单片机开发实验系统】的实训室建设方案,对【单片机实验箱,单片机开发实验系统】施行三包售后服务,如果您对我们的【单片机实验箱,单片机开发实验系统】有不了解的地方,请咨询我们客服或来电咨询,我们将竭诚为您服务。

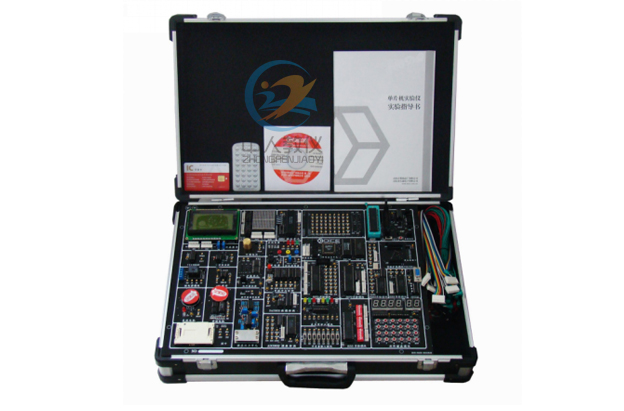

ZR-5210K单片机开发实验箱

实验项目

(一)软件实验
(1)清零程序;
(2)拆字程序;
(3)拼字程序;
(4)数据区传送子程序;
(5)数据排序实验;
(6)查找相同数据个数;
(7)无符号双字节快速乘法子程序;
(8)多分支程序;
(9)脉冲计数实验;
(10)电脑时钟实验。
(二)硬件实验
(1)P1口亮灯实验;
(2)P1口转弯灯实验;
(3)P3.3口输入,P1口输出实验;
(4)工业顺序控制实验;
(5)8255 A、B、C口输出方波实验;
(6)8255 PA口控制PB口;
(7)8255控制交通灯;
(8)简单I/O扩展实验;
(9)A/D0809转换实验;
(10)D/A0832转换实验;
(11)8279键盘显示实验;
(14)I2C储存卡读写实验;
(15)继电器控制实验;
(16)步进电机控制;
(17)8253方波实验;
(18)小直流电机调速实验;
(19)16*16 LED点阵显示实验;
(20)128*64 LCD液晶显示实验;
(21)8250异步通讯接口实验(自发自收);
(22)8251可编程通讯接口实验(与PC机);
(23)单片机RS232/485串行发送实验(双机通讯);
(24)单片机RS232/485串行接收实验(双机通讯);
(25)温度实验;
(26)压力实验;
(27)DS18B20单总线数字温度传感器实验;
(28)红外线遥控通信实验;
(29)PWM脉冲宽度调制实验;
(30)射极跟随器实验;
(31)电子音乐演奏实验。

单片机开发实验箱,单片机实验箱

系统组成:

(1)硬件:
1 用户CPU(AT89S52),带仿真接口 21 I/O口扩展模块(74LS244、74LS273)
2 ISP在线编程接口,标配ISP下载线和软件 22 蜂鸣器模块
3 单片机所有IO口,数据、地址线,及译码地址区 23 射极跟随器实验模块
4 译码、锁存单元(由CPLD芯片1016设计) 24 红外遥控接收实验模块(配红外遥控器)
5 扩展ROM(64K)、扩展RAM(32K) 25 单脉冲与固定时钟模块
6 扩展模块区(USB、网卡、CAN总线等) 26 DS18B20数字温度模块
7 RS232串行通讯口 27 DAC0832数模转换模块
8 8251实验模块 28 模拟温度传感器实验模块
9 8253实验模块 29 压力传感器实验模块
10 8279实验模块 30 ADC0809模数转换模块
11 8255实验模块 31 128*64 LCD液晶显示模块(可换16*2 LCD模块)
12 六位动态数码管实验模块 32 PWM转换模块
13 4*6矩阵键盘模块 33 LM386音频功放模块
14 8155实验模块 34 继电器模块
15 8位LED发光二极管输出模块 35 RS485通讯模块
16 8位开关量输入模块 36 直流电机模块(带霍尔传感器,可实现闭环调速)
17 8250实验模块 37 四相步进电机模块(带驱动电路)
18 16*16点阵实验模块 38 接触式IC卡实验模块(标配一块IC卡)
19 可调电压模块 39 标配超强仿真器(USB接口)
20 直流电源模块(提供+5V、+12V、-12V、GND) 40 配套附件实验接插线,排线,IC卡,红外遥控器,USB线,说明书,光盘资料(含详实的实验代码C与汇编程序)。

(2)软件和程序:
系统配置98/2000/XP//WIN7等操作平台的单片机仿真调试软件KEILC51 UV2 调试环境,支持汇编、C51语言编译、调试;单片机ISP在线下载软件;串口调试助手;取模软件等;随光盘配有全部的实验源程序和电子版实验指导书。
(3)开关电源:
系统内置高性能开关电源,提供DC:+5V、+12V、-12V、GND。
(4)实验箱材质和尺寸:
系统配置轻便铝合金箱子作为实验仪机箱。长*宽*高520*330*140


系统主要特点

(1)三核高性能KeilC仿真器(USB接口,标配):系统标配有USB接口仿真器或选配和其它型号仿真器。
★ 仿真器是目前同行业功能完整,性能稳定,技术先进的全USB接口仿真器。兼容KEILC51 UV2 调试环境支持单步、断点、随时可查看寄存器、变量、IO、内存内容。支持夭折功能可仿真各种51指令兼容单片机,ATMEL、WINBOND、INTEL、SST、ST等等。
★不占资源,无限制真实仿真(32个IO、串口、T2可完全单步仿真),真实仿真32条IO脚,包括任意使用P30和P31口。
★USB接口,无需外接电源和串口,即插即用,台式电脑、无串口的笔记本均适用。三CPU设计,采用仿真芯片+监控芯片+USB芯片结构,在仿真状态下仿真芯片被完全冻结,可以100%重现CPU所有特性,即总线I/O口。
★下载仿真通讯急速115200BPS,也是KEIL支持的最高速度,相比以前版本提高一个数量级(10倍以上),单步运行如飞。
(4)实验开放性:实验电路单元尽可能独立开放,如开放式键盘, 开放式显示器,开放式串口等,为适应多种方式实验提供可能。
(5)二次开发:系统将地址总线、数据总线、控制总线全部引出,主机板留有扩展单元,通过单片机仿真器调试用户系统。
(6)二种工作方式:一是联PC机运行,在与上位软件联机的状态下,实现各种调试和行运的操作;二是脱机运行,系统配有管理监控,在无仿真器状态下,系统自动切换到脱机管理状态,用户可轻松调用EPROM中的实验程序完成实验。

系统简介

单片机实验箱是《MCS-51单片机原理与接口》《C8051嵌入式单片机控制技术》《自动化控制》《CPLD/FPGA技术》等课程教学的最佳配套实验设备。以小系统、多功能、易扩展为设计思想,系统的地址总线、数据总线、控制总线全部引出,对用户开放,并留有扩展单元(区),这样学校可以从需要出发,灵活选配各种扩展模块,为各类院校的教学实验、课程设计、毕业设计提供了良好的实验开发环境,也是科研、开发工作者的得力助手。


如对本产品/文章:单片机实验箱,单片机开发实验系统有任何疑问请随时联系我们,我们将尽力为您提供最全的实训室建设方案和最优质的服务

本文分享链接:http://www.zrjysb.com/cpzh/4237.html

常见问题:

问题①:你们公司都有什么资质?

答:我们中人公司是国家注册的生产商,具有专利证书、软件著作权等生产型企业应当具备的资质,并且我们生产的【单片机实验箱,单片机开发实验系统】都是100%测试才允许出厂的。

问题②:如果我们单位购买【单片机实验箱,单片机开发实验系统】是否包含安装调试培训服务?

答:我们所有设备如果没有注明“不含安装/调试/培训”等字样(举例:【单片机实验箱,单片机开发实验系统】不含安装调试培训,含运费。),都是可以包安装调试培训的。

问题③:你们能提供【单片机实验箱,单片机开发实验系统】的整体实训室的建设方案吗?

答:如果您对我们的【单片机实验箱,单片机开发实验系统】有意向,可以来电咨询或者咨询企业QQ:2198972893。让我们客服为您量身定做一个方案或者提供我们现有的方案。同时需要您留下贵单位的全称,方便我们做报告。
