干式、预作用、雨淋自动灭火实训演示装置

栏目分类:产品总目录   发布日期:2020-09-14   浏览次数:
干式、预作用、雨淋自动灭火实训演示装置,湿式喷淋灭火实验装置熟悉楼宇中湿式报警阀、水流指示器、压力开关等灭火设备的结构和原理,咨询热线13122891392

联系方式见右侧悬浮框

中人教仪厂专业为客户提供【干式、预作用、雨淋自动灭火实训演示装置,湿式喷淋灭火实验装置】的实训室建设方案,对【干式、预作用、雨淋自动灭火实训演示装置,湿式喷淋灭火实验装置】施行三包售后服务,如果您对我们的【干式、预作用、雨淋自动灭火实训演示装置,湿式喷淋灭火实验装置】有不了解的地方,请咨询我们客服或来电咨询,我们将竭诚为您服务。

ZRLY-PLB喷淋灭火系统实训装置

一、系统概述

消防喷淋灭火实验装置依据《自动喷水灭火系统设计规范》相关标准设计,该系统具有喷水灭火系统典型结构,能够完成火灾探测,火灾报警,现场灭火等演示性实训项目,同时还能清楚的展示喷淋灭火系统的典型设备构成和系统工作原理,通过该装置的操作学习,学生可以对中喷水灭火系统的结构有一个全面的了解,掌握建筑物内部主要灭火设备的应用,熟悉楼宇中湿式报警阀、水流指示器、压力开关等灭火设备的结构和原理,熟悉灭火系统的控制原理和工作过程。它适用于学习《建筑灭火系统》、《楼宇给排水系统》、《楼宇消防控制系统》等专业课的中职业院校的实训教学。

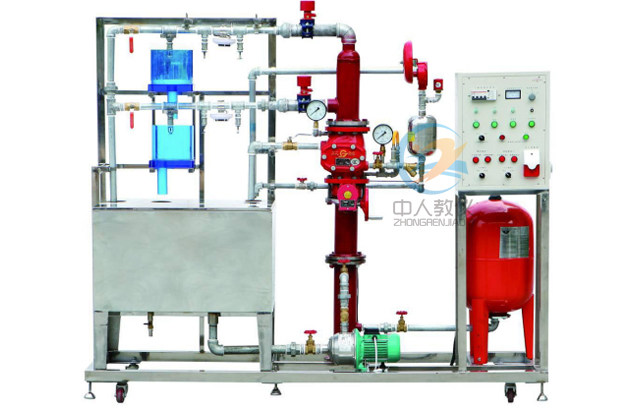

喷淋灭火系统实训装置,消防喷淋灭火实验装置


二、系统特点

1. 具有试验性喷淋启动功能,当自动控制系统出现故障时,可手动启动喷淋泵
2. 本身自带控制器,可实现本地控制,也可实现消防报警联动控制
3. 模型框架和水箱等主要部件全部使用不锈钢器件,保证不生锈、不易老化
4. 喷淋泵和气压罐等关键设备分别采用知名品牌,稳定型强
5. 湿式报警阀、水流指示器、压力开关等设备全部通过国家强制性产品认证

三、技术参数

1. 输入电源:三相四线~380V±10%  50Hz
2. 环境温度:+4℃~+45℃
3. 装置容量:<4kVA
4. 外形尺寸:2170mm×720mm×1808mm
5. 安全保护:具有漏电自动保护装置

四、主要配置与参数

1. 灭火控制柜
(1) 灭火控制器
灭火控制器使用单片机作为主控制器,实现对烟感探测器、水流指示器、信号碟阀、压力开关的状态检测,并在自动状态下实现对报警输出,声光报警和启动喷淋水泵。通过串口和软件可实现上位机监控功能,同时可实现本地控制和联动控制切换功能
(2) 灭火控制柜
灭火控制柜由电源开关、电压源指示、状态指示灯(烟感探测器、水流指示器、信号碟阀、压力开关)、声光报警器、手动控制装置等部分组成,可以完成喷淋灭火系统的电源控制、状态指示、火灾报警、自动灭火、手动灭火控制等功能,同时具有联动控制接口,可以接受其它消防报警系统的联动控制信号。
2. 喷淋灭火系统模型
模型框架和水箱等主要部件全部使用不锈钢器件,保证不生锈、不易老化,可以模拟两层大楼喷淋灭火系统;模型系统主要由喷淋水泵、气压罐、湿式报警阀、水力警铃、延时器、压力开关、水流指示器、封闭式喷头、试验阀、火灾探测器、火灾报警器等典型喷水灭火设备构成,能生动模拟大楼内水灭火系统的典型结构。系统可以导入3DS、STL文件。并支持通过系统对此文件进行重新编辑,支持AC设置、CA设置、TA设置,将“AC设置”和“CA设置”中的动作进行串连,并可以设置每个动作的启停时间,同时还具备全部重置和全部删除功能。可以通过平台配套control将模型动画文件加载到课件上进行三维动画教学,实现课件中完全三维交互。该文件可支持PPT播放。
喷淋水泵:数量1台   功率 550W    扬程:30米  流量:8立方米/小时
气压罐:数量1台    容积50升
湿式报警阀:数量1台  口径:φ100mm  额定工作压力1.2MPa
玻璃球喷头:数量至少6个   68℃温级
水流指示器:数量至少2个  灵敏度15L-37.5L/min
感烟探测器:2个

五、配置清单:

NO 器材名称 品牌 数 量
1 湿式报警止回阀   1套
2 压力开关   1只
3 水流指示器   2只
4 玻璃球洒水喷头   6只
5 信号蝶阀   1套
6 水泵   1台
7 气压罐   1套
8 烟感探测器   2只
9 声光报警器   1只
10 电磁阀   1只
11 开关电源   1只
12 喷淋灭火控制器 中人 1只
13 喷淋灭火控制柜 中人 1台
14 喷淋灭火系统模型 中人 1套
15 电脑桌 中人 1台
16 通讯线 中人 1根


六、实训项目

1. 系统结构与设备认识
2. 喷淋灭火系统伺应状态操作
3. 喷淋灭火系统调试
4. 火灾探测与火灾报警
5. 喷淋灭火操作
6. 喷淋系统系统综合操作训练

七、场地要求

实训室内部应当具有三相四线输入电源,设备所需空间应当至少保有4m2。
