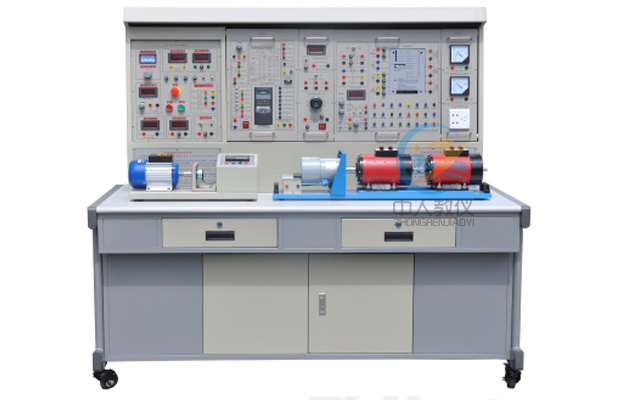

ZRTS-658M交直流调速实训装置
一、 产品概述
交直流实验台是依据《电力拖动自动控制系统》、《直流调速》、《交流变频调速》、《高级维修电工（交直流调速部分）》教材大纲的要求，为配合高等院校、职业培训技术院校相关专业进行的课程实验而推出的一套现代化综合电机及驱动系列实训产品。交直流调速实验装置主要训练和考核学员对交流变频器和直流调速装置的参数设置和系统应用能力，通过对交流变频器控制电路和所控制电机负载的精心设计，使学员通过实验掌握交流电动机变频控制各种典型的工作状态；通过对直流调速装置主回路、控制回路和直流电动机负载的精心设计，使学员通过实训掌握直流电动机调速各种典型的工作状态。
二、 性能指标：
1、工作电源：～3N/380V/50HZ2、整机容量：≤1.5KVA
3、规格（mm）：1650×700×1580 （左右）。
4、重量：300Kg
5、工作环境：温度－10℃～＋40℃ 相对湿度＜85%（25℃）
三、主要组件：
1. TS电源控制屏(1) 交流电源
提供三相380V交流电源，交流电源输出处设有过流保护技术，相间、线间过电流及直接短路均能自动保护。配有1只指针式交流电压表，通过切换开关指示三相电网电压。
（2）稳压电源模块
1）1路输出电压均为0～30V，由多圈电位器连续调节，具有预设式过流过载保护功能，输出最大电流为2A，每路电源输出有0.5级数字电压表指示。
2）提供直流220V/1A直流电源1路，为直流电机供电。
（3）仪表模块
1）设有交流电压表一只，量程0-450V，3为半数显。
2）设有交流电流表一只，量程0-5A，3为半数显。
3）设有直流电压表一只，量程0-±300V，3为半数显。
4）设有直流电流表一只，量程0-±5A，3为半数显。
（4）设有启动，停止，急停按钮各1个。
(5) 控制屏正面大凹槽内，设有两根圆管，可挂仪表及实验部件。凹槽底部设有多个小圆形单相三芯220V电源插座，供仪表等部件供电用。控制屏两侧设有三极220V电源插座及三相四极380V电源插座。
2、DQ03-1电机导轨，测速发电机及智能数显转速表
包括测速发电机及固定电机的导轨等。导轨平整度好，无应力变形，加工精细，同心度好，互换性好，电机运行噪声小，实验参数典型，能较好满足实验要求。
3、DK40 欧陆514C直流调速系统（16A）
包括欧陆514C直流调速系统（16A）主机及外围调速组件。
4、GDK28 三相异步电机变频调速器
包括三菱D740变频调速器主机（0.75KW）及外围调速组件。
5、DQ09并（他）励式直流电机1台(和交流电机同轴同高)，220V/185W、1.1A， 1500r/min。
6、DQ19校正直流测功机电机1台(和交直流电机同轴同高)，220V/355W、2.2A ，1500r/min。
7、DQ10 三相异步电机380V/220V/100W。
8、直流电压表DC300V。
9、电枢电流表0~3A
10、励磁电流表500mA
11、可调大功率磁盘电阻负载。
四、实训项目
（一）交流电机变频调速系统实训1、交流电机的认识（铭牌）及冷态电阻的测量
2、变频器装置的面板认识
3、变频器参数设置
4、变频器基本操作方法
5、变频器数字量控制三段速运行
6、变频器数字量控制七段速运行
（二）直流电机调速系统实训
1、直流电机的认识（铭牌）及冷态电阻的测量
2、直流电机的正反转
3、欧陆514C直流调速器装置的面板认识
4、欧陆514C直流调速器装置开关设置
5、欧陆514C直流调速器电压，电流双闭环不可逆调速系统
6、欧陆514C直流调速器转速，电流双闭环不可逆调速系统
7、欧陆514C直流调速器电压，电流双闭环可逆调速系统
8、欧陆514C直流调速器转速，电流双闭环可逆调速系统
五、 设备清单
| 序号 | 型号 | 名 称 | 数 量 |
| 1 | ZRTS-658M | 交直流调速实训台 | 1套 |
| 2 | DQ03-1 | 电机导轨，测速发电机系统及数显转速表 | 1套 |
| 3 | DQ27 | 三相可调电阻器 | 1件 |
| 4 | DQ09 | 直流他（并）励电动机 | 1台 |
| 5 | DQ10 | 三相鼠笼异步电机 | 1台 |
| 6 | DQ19 | 校正直流测功机（发电机） | 1台 |
| 7 | GDK28 | 三相异步电机变频调速系统 | 1件 |
| 8 | DK40 | 欧陆514C直流调速器（16A） | 1件 |
| 9 | 连接导线 | 实训连接导线（两种） | 1套 |
| 10 | 联轴器（6×14. 12×14，已装到电机导轨上） | 1套 | |
| 11 | 工具 | 十字长柄螺丝刀 | 1把 |
| 12 | 工具 | 14扳手（更换固定电机螺丝用） | 1把 |
| 13 | 工具 | 3×10 外六角扳手（更换联轴器用） | 1把 |
| 14 | 安装工具 | 三相四线电源插座底盒及固定台面螺丝 | 1套 |
| 15 |
说明书/ 指导书 |
（1）欧陆514C说明书1本 （2）三菱D740变频器说明书1本 （3）型交直流调速实训装置实训指导书1本 |
1套 |
