电子学实验台

栏目分类:产品总目录   发布日期:2020-10-13   浏览次数:
电子学实验台,模拟电子及数字电子实训装置提供了外插式电阻、电容、二极管、三极管、电位器、集成块等电子器件及数字式电压,咨询热线13122891392

联系方式见右侧悬浮框

中人教仪厂专业为客户提供【电子学实验台,模拟电子及数字电子实训装置】的实训室建设方案,对【电子学实验台,模拟电子及数字电子实训装置】施行三包售后服务,如果您对我们的【电子学实验台,模拟电子及数字电子实训装置】有不了解的地方,请咨询我们客服或来电咨询,我们将竭诚为您服务。

ZRDZ-DZ电子综合实训台

一、产品概述:

数电模电综合实验装置是根据职业院校培训教材《模拟电子技术》、《数字电子技术》等课程的教学实训要求开发设计的。设备采用开放式的平台式设计模式,提供了外插式电阻、电容、二极管、三极管、电位器、集成块等电子器件及数字式电压、电流测量仪表,适用于各职业院校、中等专业学校、技工院校等进行数电、模电等课程的教学实训。

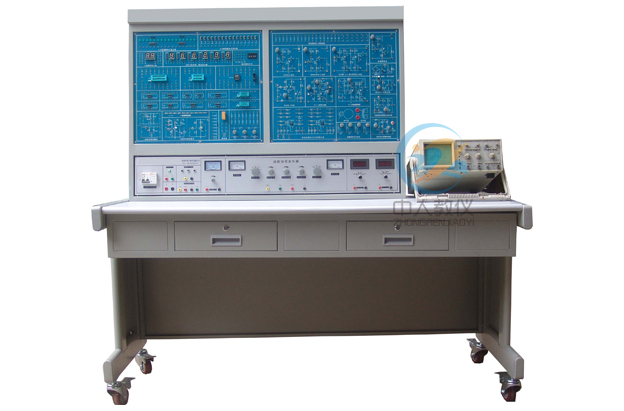

电子综合实训台,数电模电综合实验装置

二、技术参数:

1、工作电源:三相五线 220V±10%   50Hz
2、安全保护:漏电保护(动作电流≤30mA),过流保护,熔断器保护
3、额定功率:<0.5KW
4、稳压可调电源:0~30V 带自动复位短路保护。
5、稳压电源:5V/2A
6、稳压电源:±12V/1A
7、环境温度:-10℃ ~40 ℃
8、相对湿度:<85%
9、外形尺寸:1600×750×1580mm
10、设备重量:85Kg

三、产品结构:

1、桌身部分:采用优质钢板做骨架,经过机械加工成型,外表面喷涂彩色环氧聚塑,整机既坚固耐用,美观大方。
2、桌面部分:采用E1标准(国家甲级环保型)25mm厚高密度纤维板外贴进口防火板,PVC截面封边,桌边鸭嘴型设计,桌面具有耐磨、耐热、耐污、耐烟灼、耐火、耐菌防霉、抗静电及易清洁等特点。
3、实验导线:所有接插件均采用安全型迭接插头,为学生实验提供了极高的安全性。

四、产品配置:

序号 配置名称 规格(长×宽×高) 单位 数量
1 钢制实训台 1600×750×750mm 1
2 钢制实训屏 1300×300×900mm 1
(1) 模拟电路实训平台   1
(2) 数字电路实训平台   1
(3) 模拟电路实训器件   1
(4) 数字电路实训器件   1
3 实训工具 万用表、镙丝刀等 2
4 配套易损器材 保险丝、导线 2
5 工程材料 压线板、插板、电线 1
6 电子资料袋 实验说明书 2


五、实验项目:

模拟电子实验
1、常用电子仪器的使用
2、单级放大电路
3、多级放大电路
4、负反馈放大电路
5、射级跟随器
6、差动放大电路
7、比例求和运算电路
8、电压跟随器
9、反相比例放大器
10、同相比例放大器
11、反相求和放大电路
12、双端输入求和放大电路
13、积分与微分电路
14、积分电路
15、微分电路
16、积分-微分电路
17、波形发生电路
18、方波发生电路
19、占空比可调的矩形波发生电路
20、三角波发生电路
21、锯齿波发生电路
22、有源滤波器
23、低通滤波器
24、高通滤波器
25、带阻滤波器
26、电压比较器
27、过零比较器
28、反相滞回比较器
29、同相滞回比较器
30、集成电路RC正弦波振荡器
31、集成功率放大器
32、整流滤波与并联稳压电路
33、串联稳压电路
34、集成稳压器
35、RC正弦波振荡器
36、LC振荡器及选频电路
37、电流/电压转换电路
38、电压/频率转换电路
39、互补对称功率放大器
40、波形变换电路
41、矩形波变方波
42、精密整流电路
数字电路基本技能实训
1、晶体管二极管开关特性
2、晶体管三极管开关特性
3、二极管限幅器
4、三极管限幅器
5、二极管钳位器
6、 TTL集成逻辑门
7、集成与门逻辑功能测试
8、集成非门电路逻辑功能测试
9、集成或门电路逻辑功能测试
10、集成与非门逻揖功能测试
11、 CMOS门电路的测试
12、 TTL电路和CMOS电路的输出特性测试
13、集成逻辑电路的连接与驱动
14、组合逻辑电路
15、半加器
16、全加器
17、译码器
18、译码器逻辑功能测试
19、数据选择器逻辑功能测试
20、四选一数据选择器
21、八选一数据选择器
22、集成触发器逻辑功能测试
23、基本RS触发器
24、 JK触发器
25、 D触发器
26、 CMOS触发器
27、 计数、译码和显示
28、计数器及其应用
29、十进制可逆计数器的逻辑功能测试
30、二进制加法计数器
31、十进制加法计数器
32、测试移位寄存器的逻辑功能
33、移位寄存器及其应用
34、脉冲分配器及其应用
35、 时基电路
36、单稳态触发器
37、多谐振荡器
38、施密特触发器
39、D/A转换器
40、A/D转换器


如对本产品/文章:电子学实验台,模拟电子及数字电子实训装置有任何疑问请随时联系我们,我们将尽力为您提供最全的实训室建设方案和最优质的服务

本文分享链接:http://www.zrjysb.com/cpzh/4170.html

常见问题:

问题①:你们公司都有什么资质?

答:我们中人公司是国家注册的生产商,具有专利证书、软件著作权等生产型企业应当具备的资质,并且我们生产的【电子学实验台,模拟电子及数字电子实训装置】都是100%测试才允许出厂的。

问题②:如果我们单位购买【电子学实验台,模拟电子及数字电子实训装置】是否包含安装调试培训服务?

答:我们所有设备如果没有注明“不含安装/调试/培训”等字样(举例:【电子学实验台,模拟电子及数字电子实训装置】不含安装调试培训,含运费。),都是可以包安装调试培训的。

问题③:你们能提供【电子学实验台,模拟电子及数字电子实训装置】的整体实训室的建设方案吗?

答:如果您对我们的【电子学实验台,模拟电子及数字电子实训装置】有意向,可以来电咨询或者咨询企业QQ:2198972893。让我们客服为您量身定做一个方案或者提供我们现有的方案。同时需要您留下贵单位的全称,方便我们做报告。
