维修电工实验台

栏目分类:产品总目录   发布日期:2020-10-20   浏览次数:
维修电工实验台,维修电工实训装置各电器的接点都与接线端子相连,再让学生在接线端子上接线,连接电机、电器来完成,咨询热线13122891392

联系方式见右侧悬浮框

中人教仪厂专业为客户提供【维修电工实验台,维修电工实训装置】的实训室建设方案,对【维修电工实验台,维修电工实训装置】施行三包售后服务,如果您对我们的【维修电工实验台,维修电工实训装置】有不了解的地方,请咨询我们客服或来电咨询,我们将竭诚为您服务。

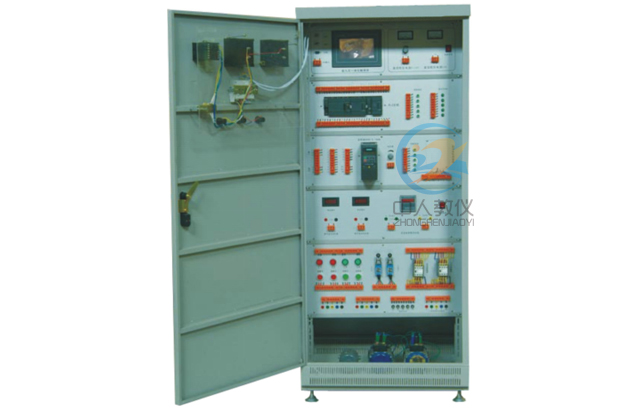

ZRDG-DJ高级维修电工实验装置

一、产品概述:

高级电工实训平台是在中级电工的基础上进行改进,增加了PLC直接控制工业电气实验、再增加了变频器的自动调速实验及触摸屏实验,该装置按标准电气控制柜设计制造规格,采用网孔板结构。突出技能训练,注重针对性、实用性、科学性,经全国多家职业技能训练中心、职校、技校使用证明,该柜体设计合理、实操方便,占地面积少。为延长电器的使用寿命,各电器的接点都与接线端子相连,再让学生在接线端子上接线,连接电机、电器来完成各项控制实验,有效降低材料消耗,延长使用寿命。该套设备适用于各劳动职业技能鉴定部门,同时适应各大、中专、技校、职校初级电工、电拖专业教学与实训考核。
高级维修电工实验装置,高级电工实训平台

二、产品特点:

1、考核功能:设备装有定时器及误操作报警记录仪,平时作为时钟使用,考核时可设定时间,在规定的时间内要求学生完成实验项目,具有设定实验时间定时报警、提前提醒后切断电源的功能。同时还具有自动记录出由于接线或操作错误所造成漏电及过流、短路告警及电源通断的总次数。为学生实验技能的考核提供一个统一的标准。
2、安全性能:装置设有电流型、电压型漏电保护装置保障人身安全,适用学生操作的特殊要求。同时还设有过流或短路保护装置,以保证设备的安全。设备由三相五线制电源输入,电源由接触器通过起、停按钮进行控制,设有三相电压表指示。装有电流型漏电保护器,控制屏若有漏电现象,漏电流值超过一定值,即切断电源,还装有电压型漏电保护器,对总电源输出及实验过程中的接线等若有漏电现象,即报警并使装置内的接触器跳闸,切断电源确保人身安全。还设有一套过流保护装置,输出短路或所带负载太大,电流超过设定值,系统即告警并切断总电源确保设备安全。
3、合理结构:设备以标准的配电柜为主柜,利用柜体的双面空间,科学地布置电器及配套实验器材。该柜设计合理,实操方便,一柜多用,所有电器元件接点都已接到接线端子上,学生只需在接线端子上接线实验,延长了电器元件使用寿命、降低了材料损耗。
4、美观外形:装置布局合理,外形美观,面板示意图明确、直观。走线清晰整洁,减少了出故障的环节,提高可靠性。装置采用铁质双层亚光密纹喷塑结构;结构牢固美观。美观大方的产品外形,先进的结构和工艺。使人感觉赏心悦目。

三、技术参数:

1、输入电源:三相四线  380V±10% 50Hz
2、工作环境:温度温度:-10℃~+40℃   相对湿度:≤85%(25℃)
3、装置容量:≤1.5KVA
4、外形尺寸:700×600×1700mm

四、产品组成:

1、实训柜
实训柜为铁质亚光密纹喷塑结构:采用冷轧钢板挤压成型,实训柜含有带脚刹的万向移动轮子四个。
2、柜门
(1)装有一只交流电压表、1只交流电流表、电压指示切换开关;控制柜的供电急停按钮和启停开关控制,通过电压指示切换开关可分别指示电网的UUV、UVW、UWU线电压值;装有交流电流表,用来监视负载大小。
(2)安全保护体系。
1)电网三相电源经漏电保护器、交流接触器,再经断路器输出到各实训用电。
2)设有漏电保护装置,动作电流30mA,对实训过程中的漏电能自动断开总电源。
3)设有过流保护装置,输出短路或负载太大,电流超过设定值,系统即切断总电源。
4)断电保护。
5)装置采用接地保护。
3、内部配置模块:
用走线槽把内部空间分隔为不同区域,布局合理,所有电气元件接线端子均已引到专用端子排上,学生从端子排上接线/布线,接近工业产际现场。
(1)交流电源
设有控制变压器一组,原边380V交流电源输入,变压器副边即可输出110V、36V、24V、12V、6.3V的交流电压。
(2)仪器仪表
提供交流电压表,测量范围为0~500V,精度2.5级。
提供交流电流表,测量范围为0~5A,精度2.5级。
4、网孔板(两组)
该网孔板采用优质冷轧钢板加工,双表面亚光密纹喷塑结构,坚固耐用。
5、元器件明细表

序号 货物名称 规格型号 数量 序号 货物名称 规格型号 数量
1 指针电流表 42L6-A   5A 3 20 漏电断路器 DZ47LE-63 2
2 指针电压表 42L6-V   450V 1 21 日光灯管 15W 1
3 电流互感器 LMZJ1-0.5  30/5A 3 22 日光灯座   1
4 漏电断路器 DZ15LE-40/490 1 23 起辉器 30W 1
5 有功电能表 DT862-2 1 24 起辉器座   1
6 断路器 DZ47LE-63 C16 3P 2 25 镇流器 20W 1
7 时间继电器 JS7-4A  380V 2 26 卡口灯泡 25W .220V 8
8 中间继电器 ZJ7-44  380V 2 27 卡口灯座   8
9 交流接触器 CJT-10  380V 5 28 插板明装盒 86型 7
10 热继电器 JR36-20  3.6A 3 29 触摸廷时开关 86型 2
11 行程开关 LX19-121 3 30 声光控开关 86型 1
12 万能转换开关 LW5D-16YH3/3 1 31 一开插板 86型 1
13 熔断器座 RT14-20 7 32 二开插板 86型 1
14 熔断器 3A 7 33 2-2-3插板 86型 2
15 电度表 DD862-4 1 34 排气扇电机 30W 1
16 指示灯 PBCY090 380V红 5 35 CBB 1.2UF/250V 1
17 按钮开关 PBCY090红 5 36 三相异步电机 180W 2
18 按钮开关 PBCY090绿 6 37 双速电机 180W 1
19 接线端子 TD1503 1 38 直流电机 180W 1

6、主机实训组件:FX1N-40MR-001

四、实训内容

1、单相起动停止控制电路
2、异步电动机点动控制电路
3、异步电动机两地控制电路
4、异步电动机连锁正反转控制电路
5、双重连锁正反控制电路
6、自动顺序起动控制
7、手动顺序起动控制
8、异步电动机星、三角控制电路
9、异步电动机能耗控制电路
10、异步电动机反接制动控制电路
11、自动往返控制电路
12、正反转点动、起动控制电路
13、带有点动的自动往返控制电路
14、接触器控制星三角形控制台电路
15、异步电动机自锁控制电路
16、异步电动机单向点动、起动控制电路
17、位置开关作自动停止正反转起动控制电路
18、串电阻降压起动控制台电路
19、C620-1型车床控制电路
20、Y3150型滚齿机控制电路
21、电动葫芦电气控制电路
22、电流互感器与电流表配用接线电路
23、一台电流互感器用于单相回路的接线电路
24、二台电流互感器接成不安全星形接线电路
25、三台电流互感器接成星形接线电路
26、二台电流互感器差接接线电路
27、三台电流互感器接成三角形接线电路
28、万能转换开关和电压表测量三相电压接线电路
29、白炽灯控制电路
30、日光灯控制电路
31、触摸开关控制白炽灯电路
32、声控开关控制楼梯白炽灯电路
33、单相电动机控制电路
34、并励直流电动机电枢控制系统
35、单向电度表直接安装电路
36、单向电度表间接安装电路
37、三相四线电度表电路控制系统
38、电压表、电流表安装电路
39、PLC控制的三相异步电动机正反转控制
40、PLC控制的三相异步电动机Y/△启动控制
41、PLC控制的三相异步电动机降压启动控制
42、PLC控制的三相异步电动机能耗制动控制
43、变频器的基本参数设定
44、变频器的基本控制线路安装及组合运行
45、变频器的常用控制线路安装及程序运行
