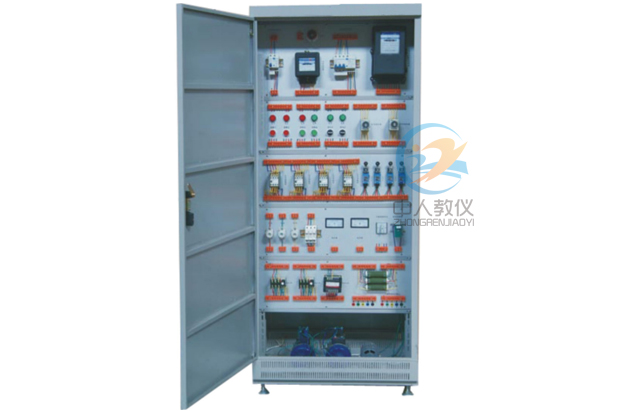

ZRDG-CZ维修电工初、中级实训柜

一、产品概述:

维修电工实验装置按标准电气控制柜设计制造规格,采用面板式结构。突出技能训练,注重针对性、实用性、科学性,经全国多家职业技能训练中心、职校、技校使用证明,该柜体设计合理、实操方便,占地面积少。为延长电器的使用寿命,各电器的接点都与接线端子相连,再让学生在接线端子上接线,连接电机、电器来完成各项控制实验,有效降低材料消耗,延长使用寿命。该套设备适用于各劳动职业技能鉴定部门,同时适应各大、中专、技校、职校初、中级电工、电拖专业教学与实训考核。
维修电工初、中级实训柜,维修电工实验装置

二、产品特点:

1、考核功能:设备装有定时器及误操作报警记录仪,平时作为时钟使用,考核时可设定时间,在规定的时间内要求学生完成实验项目,具有设定实验时间定时报警、提前提醒后切断电源的功能。同时还具有自动记录出由于接线或操作错误所造成漏电及过流、短路告警及电源通断的总次数。为学生实验技能的考核提供一个统一的标准。
2、安全性能:装置设有电流型、电压型漏电保护装置保障人身安全,适用学生操作的特殊要求。同时还设有过流或短路保护装置,以保证设备的安全。设备由三相五线制电源输入,电源由接触器通过起、停按钮进行控制,设有三相电压表指示。装有电流型漏电保护器,控制屏若有漏电现象,漏电流值超过一定值,即切断电源,还装有电压型漏电保护器,对总电源输出及实验过程中的接线等若有漏电现象,即报警并使装置内的接触器跳闸,切断电源确保人身安全。还设有一套过流保护装置,输出短路或所带负载太大,电流超过设定值,系统即告警并切断总电源确保设备安全。
3、合理结构:设备以标准的配电柜为主柜,利用柜体的双面空间,科学地布置电器及配套实验器材。该柜设计合理,实操方便,一柜多用,所有电器元件接点都已接到接线端子上,学生只需在接线端子上接线实验,延长了电器元件使用寿命、降低了材料损耗。
4、美观外形:装置布局合理,外形美观,面板示意图明确、直观。走线清晰整洁,减少了出故障的环节,提高可靠性。装置采用铁质双层亚光密纹喷塑结构;结构牢固美观。美观大方的产品外形,先进的结构和工艺。使人感觉赏心悦目。

三、技术参数:

1、输入电源:三相四线  380V±10% 50Hz
2、工作环境:温度温度:-10℃~+40℃   相对湿度:≤85%(25℃)
3、装置容量:≤1.5KVA
4、外形尺寸:700×600×1700mm

四、产品组成:

1、实训柜
实训柜为铁质亚光密纹喷塑结构:采用冷轧钢板挤压成型,实训柜含有带脚刹的万向移动轮子四个。
2、柜门
(1)装有一只交流电压表、1只交流电流表、电压指示切换开关;控制柜的供电急停按钮和启停开关控制,通过电压指示切换开关可分别指示电网的UUV、UVW、UWU线电压值;装有交流电流表,用来监视负载大小。
(2)安全保护体系。
1)电网三相电源经漏电保护器、交流接触器,再经断路器输出到各实训用电。
2)设有漏电保护装置,动作电流30mA,对实训过程中的漏电能自动断开总电源。
3)设有过流保护装置,输出短路或负载太大,电流超过设定值,系统即切断总电源。
4)断电保护。
5)装置采用接地保护。
3、内部配置模块:
用走线槽把内部空间分隔为不同区域,布局合理,所有电气元件接线端子均已引到专用端子排上,学生从端子排上接线/布线,接近工业产际现场。
(1)交流电源
设有控制变压器一组,原边380V交流电源输入,变压器副边即可输出110V、36V、24V、12V、6.3V的交流电压。
(2)仪器仪表
提供交流电压表,测量范围为0~500V,精度2.5级。
提供交流电流表,测量范围为0~5A,精度2.5级。

五、实训内容

1、单相起动停止控制电路
2、异步电动机点动控制电路
3、异步电动机两地控制电路
4、异步电动机连锁正反转控制电路
5、双重连锁正反控制电路
6、自动顺序起动控制
7、手动顺序起动控制
8、异步电动机星、三角控制电路
9、异步电动机能耗控制电路
10、异步电动机反接制动控制电路
11、自动往返控制电路
12、正反转点动、起动控制电路
13、带有点动的自动往返控制电路
14、接触器控制星三角形控制台电路
15、异步电动机自锁控制电路
16、异步电动机单向点动、起动控制电路
17、位置开关作自动停止正反转起动控制电路
18、串电阻降压起动控制台电路
22、电流互感器与电流表配用接线电路
23、一台电流互感器用于单相回路的接线电路
24、二台电流互感器接成不安全星形接线电路
25、三台电流互感器接成星形接线电路
26、二台电流互感器差接接线电路
27、三台电流互感器接成三角形接线电路
28、万能转换开关和电压表测量三相电压接线电路
29、白炽灯控制电路
30、日光灯控制电路
31、触摸开关控制白炽灯电路
32、声控开关控制楼梯白炽灯电路
33、单相电动机控制电路
34、并励直流电动机电枢控制系统
35、单向电度表直接安装电路
36、单向电度表间接安装电路
37、三相四线电度表电路控制系统
38、电压表、电流表安装电路
