电气实验台

栏目分类:产品总目录   发布日期:2020-10-23   浏览次数:
电气实验台,电气教学实训装置选择不同的元件、器件和部件,可进行不同课程模块,不同项目的实训,咨询热线13122891392

联系方式见右侧悬浮框

中人教仪厂专业为客户提供【电气实验台,电气教学实训装置】的实训室建设方案,对【电气实验台,电气教学实训装置】施行三包售后服务,如果您对我们的【电气实验台,电气教学实训装置】有不了解的地方,请咨询我们客服或来电咨询,我们将竭诚为您服务。

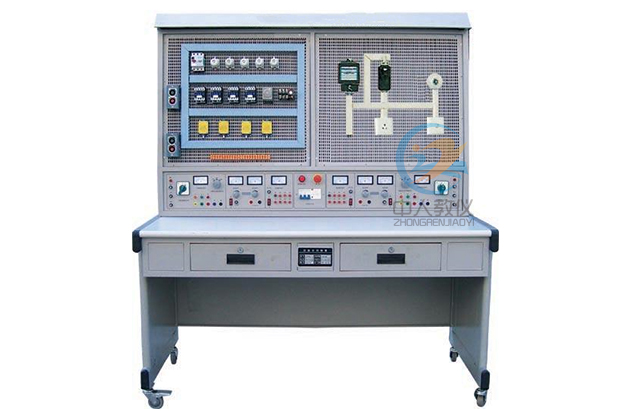

ZR-4电气装配实训台

电气装配技能实验装置由钢板作制作的多功能安装板(网孔板)实训台和电源装置等组成。实训时选择的各种元件、器件和部件,可方便地安装在网孔板上,方便灵活。
根据教学和实训的需要,选择不同的元件、器件和部件,可进行不同课程模块,不同项目的实训,本设备适用范围广,可完成的教学内容和实训项目多。使用完毕的元件、器件和部件,从实训台上拆下,集中保管,损坏和丢失少。一个实训场所,可以完成几个专业的教学和实训,经济适用。
实训台配备漏电保护、过载和电路保护,保障人身安全和设备使用安全。
灵活、可靠、安全、经济适用,是本设备的特点。对实训场所不多、教学经费投入受限制的学校, 本设备是一种理想的职业教育实训设备。
电气装配实训台,电气装配技能实验装置

一、 设备技术指标

1. 外型:整体尺寸1632mm×750mm×1638mm;
2. 实训台架的材料:钢板、铝合金结构;
3. 电源: 1)输入:三相AC 380V ±10% 50HZ 三相五线;2)固定交流输出:三相五线  380V 接插式2组、220V接插式2组、220V插座式4组3)可调直流输出: 0~24V/2A连续可调2组(带有指针电压、指针电流表实时监控电源变化);
4. 接口及仪表:指针式电压表 2 只,时刻监控电网电压变化;
5. 保护:熔断器作短路保护,断路器具有过载保护,漏电开关具有漏电保护功能,漏电保护动作电流≤30mA。

二、 设备结构功能

本实训台由实训屏(内置电源)、实训桌、实训储物柜三大部分组成。以30mm×30mm成型方钢作为设备主要框架材料;实训屏、地盘采用焊接连接、关键部位采用三角筋用内六角螺钉加固连接,表面经高温喷塑处理,美观大方且有效起到防锈绝缘的作用;由两条35mm×35mm铝合金型材及滑槽组成网孔板固定机构;固定机构的下方是铁制双工位电源箱,每工位电源箱的布局依次为电源保护装置、电源指示装置、电源输出;实训桌桌面采用25mm麻灰色高密度层压板封边特制,有效提高绝缘等级;实验桌底部装有至少4个导向轮,方便实训台架移动;
实训储物柜采用标准结构和抽屉式,左侧有3层抽屉,用于存放工具以及实训资料;右侧的双拉门式设计,可同时存放两块通用挂板。实训储物柜的位置可根据需要灵活调整,外形尺寸为:1300mm×600mm×510mm。

三、 本设备可完成的典型实训项目举例

« 照明电路安装连接实训;
« 日光灯连接实训;
« 单相电能表的应用;
« 电动机点动与连续转动电路连接实训;
« 按钮联锁的电动机正、反转电路连接实训;
« 接触器联锁的电动机正、反转电路连接实训;
« 接触器和按钮双重联锁的电动机正、反转电路连接实训;
« 两地控制的电动机控制电路的安装;
« 电动机定子绕组串联电阻启动控制电路连接实训;
« 按钮切换的Y-△启动控制电路的连接实训;
« 时间继电器切换的Y-△启动控制电路的连接实训;
« 电动机半波整流能耗制动控制电路连接实训;
« 电动机全波整流能耗制动控制电路连接实训;
« 电动机反接制动控制电路连接实训;
« 电动机往返行程控制电路连接实训;
« 电动机顺序启动控制电路连接实训;
« 电动机定时运转控制电路连接实训;
« 按钮切换的双速电动机控制电路连接实训;
« 时间继电器切换的双速电动机控制电路连接实训;
