电气行业将迎来智能制造风潮

中国工业机器人行业分类与世界情况相似,电子行业的工业机器人应用最多。自2010 年到2013 年,电子行业的工业机器人安装量从2027 增加至6725 台。电子行业的工业机器人数量及比例逐渐提升,体现了行业的自动化需求的提升。。而电子行业机器人虽然数量众多,但大部分仍属于简单的桌面横纵坐标轴机器人,Scara、Delta、六轴、七轴机器人的发展空间很大,国内厂商有弯道超车的机会。电气行业制造能力强,而自动化需求逐渐提升。根据工信部2014 年电子信息产业统计公报,中国主要电子信息产品产量稳步增长。2014 年,我国共生产手机、微型计算机和彩色电视机16.3 亿部、3.5 亿台和1.4 亿台,分别增长6.8%、-0.8%和10.9%,占全球出货量比重均达半数以上。但电气行业的发展离不开较低的人力成本和较高的工作效率的贡献,未来自动化需求将不断提升。尤其是目前国内多家手机行业的制造商均计划或已开始在人力成本更低的印度、巴西等国建厂。机器人和自动化将成为行业持续发展和应对人力资本提升的重要出路。

电气行业自动化需求将不断提升,但不可简单复制。对机器人的性能要求不同。电子元件由其精密的特性所决定。从自动化生产线角度看,电气行业也存在较大的困难。3C 产品加工除了工艺的结构设计,还要增加性能测试、内部定位安装、轻量化、美观等,因此电气行业的加工设备和自动化生产线的设计和搭建难于汽车行业。手机是电气行业的重要代表,其精细的加工结构和庞大的出货量规模对自动化的要求更高。手机生产环节中的加工设备会随着新产品的更新换代而替换,为设备厂商带来新的产品收入。加工设备之间的连接及其他生产线环节的机器人/机械设备渗透率仍然较低。手机生产中的机器人能够完成的工作包括:抛光打磨、喷涂组装、点胶冲压、注塑成型、视觉检测、分拣装箱、撕膜系统、激光塑料焊接、高速四轴码垛等,在真正替代人的工作如组装检测方面渗透率最低。因此在手机制造自动化中,存在加工设备的存量更换和自动化线的增量换人的机会。

那么学校里的电气专业的教学设备有什么?
教学设备网推荐使用中人教仪厂的ZR-5型电气安装与维修实训考核装置

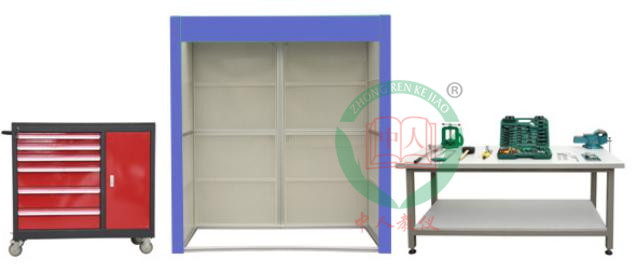

ZR-5型电气安装与维修实训考核装置
电气安装与维修实训考核装置需采用钢制网孔板和铝合金型材组成基础架构,可快速安装木砖,按较真实的反映施工现场。配备有专用电源控制柜,施工工具线路与学生电源操作线路分离,在控制电路电源的紧急停止及多路安全保护措施使设备需具有极高的安全可靠性。
设备需包含工业电气设备安装架、配电箱、照明套件、电气控制箱、电机及驱动装置、指令与指示元件、PLC、变频器、触摸屏、线路器材、电工工具、工具移动车、工具柜等。按企业实际情况采用开放式、模块化、多样化、标准化设计。通过课程安排电气系统的设计、布局安装、接线、程序设计、调试、运行、故障维修等操作,使学生掌握电气设备安装、调试运行、维护等综合能力。
1、技术标准
u 输入电源:三相四线(或三相五线)~380V±10%  50Hz
u 工作环境:温度-10℃~40℃ 相对湿度≤85%(25℃)海拔<4000m
u 装置容量:≤2kVA
u 外形尺寸:240cm×120cm×230cm(长×深×高)
u 安全保护:具有漏电压、漏电流保护,安全符合国家标准
机床电路智能考核装置:
<A>具有科学性、独创性、先进性。
1)、采用专用处理器技术与配套的工业控制技术。
2)、高清晰液晶显示屏,图像与文字显示真实,中文菜单操作界面,人机交互友好。
3)、操作按键直观,操作简单快捷。
4)、可以不连接电脑进行脱机考核,老师与学生有独立界面,老师通过密码进入教师界面出题,学生在普通界面答题。
5)、任何一个学生机可做为老师机控制网络设备,实现了没有计算机也可集中控制整个网络设备
6)、设备的试题可根据要求进行编辑。
7)、可设定该装置的任意一处电路的线路故障现象。
8)、可调整故障设置点的数量和类型。
9)、设备的故障设置装置组成局域网后,通过主控计算机控制每一台设备的故障设置、故障排除、参数设定、远程起动、到时切断电源、自动评分等功能。
<B>与网络型多媒体管理器系统对接后可实现以下功能:
1)、可以任意控制每个设备的学生操作允许与否。
2)、可任意编辑试题、试题存盘,任意设置答题限时时间。
3)、可对班级学生的成绩进行统计,形成班级成绩报表。
4)、可设置系统登陆密码。
5)、能随时收卷、阅卷,能对学生的考试情况和考试成绩进行统计,帮助教师准确、全面地了解学生对各课程内容的掌握情况。
6)、多媒体功能:可以实时同步播放、演示教师台的专用 教学软件、教学课件等,提高了学习的效率。可以选配特制功率扬声器,使语音解说更加轻松。真正实现了计算机教学与实训考核的网络化、信息化意义。
7)、教师台选配图像采集装置,学生在自己的教学设备上可以看到老师的真实的操作步骤,也可以调整观察角度,改变了传统的受人数限制、受角度限制的教学方式。

2、钢制网孔板特点
在网孔板上学会电气控制系统中各元器件的布局规划、安装、调试技能,接近工业现场。电路元器件不需用原始的固定方法,原始方法是非常费力费时间,把元器件用螺丝固定在网孔板上,且有的元器件还不能直接用螺丝在网孔板上固定(受结构和间距限制)。本装置仅需一插一拉即可牢牢地把元器件固定在网孔板上,采用的导轨式,操作方便、更换元器件快捷、易扩展功能或开发新实训考核项目。

3、可完成一体化实训内容
根据一体化课程标准项目教学,必需可完成以下工作任务:
u 基本电气安装技能训练
(1) 安装工具的使用实训
(2) 检测仪器的使用实训
(3) 手动弯管器加工PVC管弯管实训
(4) PVC管、金属管切管实训
(5) 塑料电线管与塑料接线盒的连接实训
(6) 管卡固定实训
(7) 明配管入盒实训
(8) 明管的定型弯曲实训
(9) 线管暗敷固定实训
(10) 预埋铁件或膨胀螺栓实训
(11) 桥架支、吊、托架制作安装实训
(12) 管内穿线的操作实训
(13) 单(多)芯铜、铝导线的连接实训
u 室内照明及动力配电
5、插座和一个开关控制一盏灯(白炽灯、荧光灯、二极漏电开关)
6、两个双联开关控制一盏灯(白炽灯、荧光灯、二极漏电开关)
7、三个开关控制一盏灯(白炽灯、荧光灯、二极漏电开关)
8、日光灯线路的接线
9、声控开关控制白炽灯电路的接线
10、触摸延时开关控制白炽灯电路的接线
11、人体感应开关控制白炽灯电路的接线
12、单相电度表直接接线电路
13、单相电度表经电流互感器的接线电路
14、电压表、电流表接线电路
15、万能转换开关和电压表测量三相电压接线
16、一只电流互感器用于单相回路的控制电路接线
17、三只电流互感器接成星型接线电路
18、三只电流互感器接成三角形接线电路
19、三相功率因数表的测量电路
20、三相四线有功电度表的接线电路
21、三相四线有功电度表经电流互感器的接线电路
u 电气控制
(1) 异步电动机点动控制电路
(2) 异步电动机两地控制电路
(3) 异步电动机联锁正反转控制电路
(4) 双重联锁控制电路
(5) 自动顺序控制电路
(6) 三相异步电动机手动顺序启动
(7) 异步电动机Y-Δ控制电路
(8) 异步电动机能耗制动控制电路
(9) 按钮联锁的三相异步电动机正反转控制线路
(10) 接触器联锁的三相异步电动机正反转控制线路
(11) 双重联锁的三相异步电动机正反转控制线路
(12) 单向减压启动及反接制动控制线路
(13) 异步电动机反接制动控制电路
(14) 自动往返控制电路
(15) 正反转点动、启动控制电路
(16) 带有点动的自动往返控制电路
(17) 异步电动机自锁控制电路
(18) 异步电动机单向点动、启动控制电路
(19) 三相异步电动机定子串电阻减压启动手动、自动控制线路
(20) 接触器控制双速电动机的控制线路
(21) 时间继电器控制双速电机的控制线路
(22) C620-1型车床电气控制线路
(23) Y3150型滚齿机电气控制线路
(24) 电动葫芦电气控制线路
(25) Z3040摇臂钻床电气控制线路
(26) CA6140车床电气控制线路
(27) X62W万能铣床电气控制线路
u PLC电气控制及机床线路改造
(1) PLC控制的三相鼠笼式异步电动机点动控制和自锁线路
(2) PLC控制的三相鼠笼式异步电动机带延时正反转线路
(3) PLC控制的三相鼠笼式异步电动机联锁正反转线路
(4) PLC控制的三相鼠笼式异步电动机Y/Δ换接起动线路
(5) PLC控制的三相鼠笼式异步电动机反接制动线路
(6) PLC控制的三相鼠笼式异步电动机能耗制动线路
(7) PLC控制的三相鼠笼式异步电动机串电阻起动线路
(8) PLC控制的自动往返线路
(9) PLC控制的两地启动停止线路
(10) PLC控制的三相鼠笼式异步电动机顺序启动线路
(11) PLC控制的电动葫芦电气线路
u PLC、变频器、触摸屏的综合应用
(1) 变频器功能参数设置与操作
(2) 变频器无级调速
(3) 变频器控制电机正反转
(4) 外部端子点动控制
(5) 多段速度选择变频调速
(6) 外部模拟量(电压/电流)变频调速
(7) 瞬时停电起动控制
(8) PID变频调速控制
(9) PLC对象实训(步进电机定位等)
(10) PLC控制变频器外部端子的电机正反转
(11) 基于PLC的程序运转控制
(12) 基于PLC模拟量控制变频开环调速
(13) 基于PLC通信方式的变频器开环调速
(14) 基于PLC通信方式的速度闭环定位控制
(15) 基于PLC模拟量方式的变频器闭环调速
(16) PLC与人机界面触摸屏通讯控制
(17) PLC、人机界面触摸屏与变频器通讯控制
(18) PLC与人机界面触摸屏数字量调速
(19) PLC与人机界面触摸屏模拟量调速
u 电气设备综合维修实训
(20) C6140型车床电气线路操作实训
(21) C6140型车床电路故障检测与维修
(22) M7120磨床电路故障检测与维修
(23) M7120磨床电路故障检测与维修
(24) X62W万能铣床电气线路操作实训
(25) X62W万能铣床电路故障检测与维修
(26) T68镗床电气线路操作实训
(27) T68镗床电路故障检测与维修
u 电力电子实训项目
    (1)、单结晶体管触发电路(综合应用项目)
   (2)、晶闸晶闸管单相半控桥式整流电路(电阻负载)的调试与分析
   (3)、晶闸管单相半控桥式整流电路(电阻电感负载)(反电势负载)的研究
   (4)、IGBT管直流斩波电路的调试与分析
   (5)、双向晶闸管单相交流调(调光台灯)电路的制作与调试(综合应用项目)

4、每台设备需配置相应实训耗材清单

一、配电箱
序号 名称 规格/型号 单位 数量 备注
三相四线有功电度表 DT862  3*220/380V  3*1.5(6)A 1
电流互感器 LMK3(BH)-0.66 5A/5A 5VA 80I  0.2级 3
闸刀开关 HK2-16/3 1 隔离开关
漏电保护器 DZ47-63LEP-3P+N 10A 1
DZ47-63LEP-1P+N  10A 1
空气开关 DZ47-63-3P-6A 1
电源指示灯 XDJ2-220V  黄 1
XDJ2-220V  绿 1
XDJ2-220V  红 1
10  配电箱箱体 500*400*250mm 1 上益
二、照明套件
序号 名称 规格/型号 单位 数量 备注
日光灯灯管 10W 1 日光灯组件
      日光灯座   2
镇流器 HLDGZHE-M13W 1
启辉器座   1
启辉器 S10 1
节能灯 220V/9W LED灯 1 螺口
高压汞灯 125W 1 螺口
钠灯 100W 1 螺口
白炽灯 220V/40W 1 螺口
吸顶灯 MX-21W 白色 1 圆边
10  七彩灯 220V 1 螺口
11  螺口灯座   2
12  塑料圆木   2
13  86型明装螺口平灯座   2 德力西
14  一位三级插座10A D86S 1 德力西
15  一位二极一位三极插座10A D86ZS 1 德力西
16  二位多功能插座10A CD608-M1182U/1 1 德力西
17  一位双控荧光大板开关 CD220-J86K2 2 德力西
18  两位单控荧光大板开关 CD220-J862K1 2 德力西
19  四位双控荧光大板开关 CD220-J864K2 2 德力西
20  声光控开关 CD200-D86SG 1 德力西
21  触摸延时开关 CD200-D86M 1 德力西
22  暗盒 86白色暗装 5
23  明盒 86开关盒 5 德力西
24  明盒 118开关盒 1 德力西
25  86型空白面板 CD300-HB86B 2 德力西
26  安全出口指示牌   1
27  照明配电箱 CDPZ50—10/8 1 德力西
28  漏电保护器  DZ47-LE-1P+N-10A 1
29  空气开关 DZ47-1P-3A 4
三、电气控制箱
序号 名称 规格/型号 单位 数量 备注
塑壳开关 CDM1-20A-4P 1 德力西
接触器 LC1-D0601M5N  220V 5 三对常开一对常闭
辅助触头 LA1-DN22C 3 两对常开两对常闭
时间继电器 JSZ3-F-A 0-30S AC220V 1 2组断电延时
时间继电器 JSZ3-C-B 0-60S AC220V 1 1组瞬动、1组延时
时间继电器方座 PF-083A 2
热过载继电器  JRSID-25  0.63-1A 2 配底座
JRSID-25 1.6-2.5A 1 配底座
温度控制器 KT0.011serie 1
10  开关电源 CL-A-15-5 1 DC5V/3A
11  HS-100-24 1 DC24V/4.5A
12  三菱PLC FX1N-24MT 1
13  三菱模拟量模块 FX0N-3A 1
14  三菱变频器 FR-D740-0.75kW 1
15  西门子触摸屏 Smart 700 1 7寸彩色
16  电源指示灯  XDJ2-220V  红 5
17  XDJ2-220V  绿 5
18  按钮开关 Φ22-LAY16-AR11 红色 5
19  按钮开关 Φ22-LAY16-AG11 绿色 5
20  急停开关 Φ22-LAY16-CR11 1
21  旋转开关  Φ22-LAY16-DB22   2  两档
22  Φ22-LAY16-DB22    2 三档
23  按钮标牌 Φ22 20  配Φ22按钮使用
24  接线排 TB15A-10P 5
25  电气控制箱箱体 H800×W600×D250mm 1 上益
四、电机及驱动装置
序号 名称 规格/型号 单位 数量 备注
步进电机驱动器 3ND583 1
步进电机 573J09 1
伺服电机驱动器 MR-E20A-KH003 1
交流伺服电机 HF-KE23W1-S100 1
伺服放大器配套接头 ECN1 、ECNP1-B、 ECNP2-B
各1只
1
伺服放大器连接线

J3ENCBL5M-A2-L 1
PWS1CBL03M-A2-L 1
伺服下载线 QC30R2 1
三相交流异步电动机 WDJ26 2
10  三相交流异步电动机 WDJ22 (60W/90W) 1
11  他励直流电动机 DJ13-1 (200W/220V/1.1A) 1
12  工业插头 TYP285 3
13  工业插座 TYP6823 明装 3
14  滚珠丝杆 420mm 1
15  轴承 6000ZZ 2
五、传感器检测套件
序号 名称 规格/型号 单位 数量 备注
行程开关 JW2A-11H-LTH 2
电感式传感器 LG8-1K 1
电容式传感器 E2K-X8ME1 1
光电传感器 SB03-1K 1
温度传感器(热电偶) PT100/4×500×380 1
六、管、线路器材
序号 名称 规格/型号 单位 数量 备注
PVC管 Φ16  4m/根 2
PVC管 Φ25  4m/根 2
PVC直通 Φ16mm 10
PVC直通 Φ25mm 10
金属直通 Φ16mm 10
金属直通 Φ25mm 10
90度PVC弯通 Φ16mm(大弯头) 10
90度PVC弯通 Φ25mm(大弯头) 10
三通 Φ16mm 5
10  三通 Φ25mm 5
11  金属杯疏 Φ25mm 10
12  金属杯疏 Φ16mm 10
13  PVC杯疏 Φ25mm 30
14  PVC杯疏 Φ16mm 30
15  管卡 Φ16mm 20
16  管卡 Φ25mm 20
17  管夹 Φ16mm 20 配套Φ16mm管子使用
18  管夹 Φ25mm 20 配套Φ25mm管子使用
19  防水接头 Φ16mm 20 配套Φ16mm管子使用
20  防水接头 Φ25mm 20 配套Φ25mm管子使用
21  骑马垫 Φ16mm 20
22  骑马垫 Φ25mm 20
23  金属暗盒 86型 2
24  扎带 3×100mm 2
25  不锈钢自攻螺丝 Φ4mm×16mm 500
26  线槽  40×20mm   2 3米/根(白色)
27  50×50mm   2 3米/根(白色)
28  桥架 50×50mm 2 2m/根,含附件
29  水平弯 50×50 mm 2 含附件
30  托盘垂直上弯通 50×50 mm 1 含附件
31  异型号码管 15mm 1
七、电工工具
序号 名称 规格/型号 单位 数量 备注
尖嘴钳   1
电工刀   1
钢卷尺 3M 1
剥线钳   1
压线钳   1
十字螺丝批 小号 1
一字螺丝批 小号 1
活动扳手 小号 1
电工钳 200mm 1
10  数字万用表 VC830L 1
11  验电笔 500V 1
12  铝合金人字梯 1.5m 1
13  平锉刀 200mm 1
14  钢直尺 300mm 1
15  直角尺 200mm 1
16  六角扳手 9件套 1
17  手锯弓   1
18  手锯条   5
19  PVC管弯管器 Φ16 1
20  木柄羊角锤 20" 1
21  台虎钳 6寸 1
22  电工包 6袋式 1
 八、其 他、
序号 名称 规格/型号 单位 数量 备注
装置平台 2120×1125×2320mm 1
电气安装工作台 1800×800×840mm 1
电机台安装台 1000×320×540mm 1
可移动工具台 1100×485×1010mm 1
元件柜 850×390×1800mm 1
W62万能铣床电路   1
C6140机床电路   1
机床考核挂板支架   1
机床电路智能考核装置   1
10  电力电子创新模块   1
