plc实验台

栏目分类:PLC实训设备   发布日期:2020-02-06   浏览次数:
plc实验台,plc实训台,可编程实训装置,plc教学设备是中人教仪厂的plc实训设备系列中的一种产品,采用应用广泛的日本三菱FX系列,适合高职院校、职业学校、技校。

联系方式见右侧悬浮框

【plc实验台,plc实训台,可编程实训装置,plc教学设备】是根据客户需求而写的,非常具有代表性,在客户搜索【plc实验台,plc实训台,可编程实训装置,plc教学设备】时,都能通过我们来了解相关资讯,而且【plc实验台,plc实训台,可编程实训装置,plc教学设备】在客户有需求时提供参考意见。

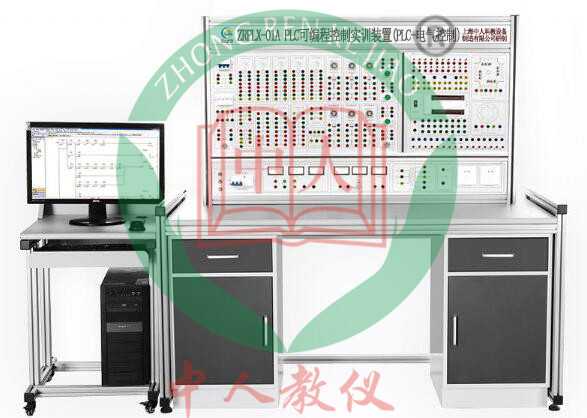

ZRPLX-01A  plc实验台

plc实验台,plc实训台,可编程实训装置,plc教学设备

一、实训内容

(一)PLC基本技能实训

1.PLC认知实训(软硬件结构、系统组成、基本指令练习、接线、编程下载等)

2.典型电动机控制实操实训(点动、自锁、正反转、星三角换接启动等)

3.PLC仿真实训

(二)PLC模拟控制应用实训

4.数码显示控制(实物)

5.抢答器控制(优先级、数值运算,具有声效功能)

6.天塔之光控制(闪烁、发射、流水型)

7.音乐喷泉控制(具有声效功能)

8.十字路口交通灯控制

9.水塔水位控制(自动/手动,自诊断)

10.自动送料装车系统控制

11.四节传送带控制

12.装配流水线控制

13.多种液体混合装置控制

14.自控成型机控制

15.自控轧钢机控制

16.邮件分拣机控制

17.自动售货机控制

18.机械手控制

19.四层电梯控制(实物)

20.加工中心控制(实物)

(三)PLC实物控制实训

21.直线运动位置检测、定位控制(实物)

22.步进电机运动控制(实物)

二、设备构成

1、实训控制屏(铁质双层亚光密纹喷塑结构):挂放实训模块,内置滑槽,模块在实训屏上可任意移位。

2、plc实验台,plc实训台,可编程实训装置,plc教学设备实训桌:钢木结构,桌面为防火耐磨材料制作,具有放置工具抽屉、键盘托、显示器搁板。

3、网孔板:具有知识产权的网孔实训板,结构巧妙,实训时电气元件不需螺丝固定,只需一插一拉即可牢牢固定在网孔板上,省时省力,灵活快捷。

4、控制柜:

(1)交流电源控制单元

三相四线380V交流电源经空气开关后给装置供电,电网电压表监控电网电压,设有带灯保险丝保护,控制屏的供电由钥匙开关和启停开关控制,同时具有漏电告警指示及告警复位。

提供三相四线380V、单相220V电源各一组,由启停开关控制输出,并设有保险丝保护。

(2)定时器兼报警记录仪

    定时器兼报警记录仪,平时作时钟使用,具有设定时间、定时报警、切断电源等功能;还可自动记录由于接线或操作错误所造成的漏电告警次数。

(3)直流电源、直流电压/电流表、逻辑输出及指示等

    直流电压:0~10V可调输出;直流电流:4~20mA;直流数字电压表/电流表;电压表量程0~200V、输入阻抗为10MΩ、精度0.5级;电流表量程0~200 mA、精度0.5级;同时设有逻辑电平输出(点动、自锁)、逻辑电平指示、LED数码管、方向指示器、八音盒、直流24V继电器、信号转换座若干。

(4)主机实训组件

配置三菱FX1N-40 mR主机,集成数字量I/O(24路数字量输入16路数字量输出)、RS-422通信口、SC-09通信编程电缆(也可选用其他品牌主机,价格另仪)。
(5)电机配置

三相鼠笼异步电机,交流380V/△ 1台

(6)PLC仿真实训软件

1.通过FLASH虚拟环境实时显示PLC的运行状态

2.可以实现PLC虚拟接线,并对接线进行错误检查

3.PLC编程训练、PLC程序编写测试等功能

4.实现PLC运行模拟,对错误程序进行检查

三、技术参数

1、输入电源:三相四线(或三相五线)~380V±10%  50Hz
2、工作环境:温度-10℃~+40℃  相对湿度<85%(25℃
3、装置容量:<500VA
4、重    量:<110Kg
5、外形尺寸:1600mm×750mm×1600mm
6、安全保护:具有漏电压、漏电流、过载保护装置

四、配置表

序号 编号 控制对象实训模块 实训教学目标
1 SX1 抢答器/音乐喷泉 通过对抢答系统中各组人员抢答时序的监视和控制,掌握条件判断控制指令的编写方法;通过对音乐喷泉控制系统中“水流”及音乐的循环控制,掌握循环指令的编写方法。
2 SX2 装配流水线/十字路口交通灯 通过对“生产流水线”顺序加工过程及十字路口交通灯路况信号控制,掌握顺序控制指令的编写方法。
3 SX3 水塔水位/天塔之光 通过对“水塔水位”和“储水池水位”变化过程的判断,了解简单逻辑控制指令的编写方法。通过对天塔之光闪亮过程的移位控制,掌握移位寄存器指令的编写方法。
4 SX4 自动送料装车/四节传送带 通过对传送带启停、传送状态的控制和对货物在自动送料装车系统中流向、流量的控制,掌握较复杂逻辑控制指令的编写方法。
5 SX5 多种液体混合装置 通过对“液体混合装置”中不同液体比例及液体混合时搅拌时间的控制,掌握条件判断指令及各种不同类型的定时器指令的编写方法。
6 SX6 自动售货机 通过对用户投币数目的识别和自动售货机中各种“货物”的进出控制,掌握各种计数器指令及比较输出指令的编写方法。
7 SX7 自控轧钢机/邮件分拣机 通过对自控轧钢机和邮件分拣机材料(“钢锭“邮件”)来料数量、来料类别识别及对各种执行器(例如“电机”)启停时序的控制,掌握数值运算指令及中断指令的编写方法。
8 SX8 机械手控制/自控成型机 通过对机械手停留“位置”及自控成型机各方向“液缸位置”的控制,掌握一个完整工业应用系统中的较简单逻辑控制程序的编写能力。
9 SX9 加工中心 通过对加工中心中各方向“电机”运行方向及“刀库”进出刀、换刀过程的控制,掌握一个完整工业应用系统中的较复杂逻辑控制的编写能力。
10 SX10 四层电梯 通过对一个完整的四层电梯模型的综合控制,初步掌握PLC控制系统的分析、I/O分配、设计I/O接线图、接线、编程、调试等工作过程的综合知识。
11 SX11 步进电机/直线运动:(实物)步进电机系统由驱动电路、步进电机、刻度盘、指针等组成;
直线运动系统由电机、同步带、光电、导轨、移动块等组成。
通过利用PLC对步进电机及直线运动实物模块的控制,初步了解步进电机方向、拍数的控制及直线运动检测、定位控制。
12 WK1 典型电动机控制实操单元:交流接触器3只;时间继电器1只,3个按钮,3只交流指示灯,热继电器2只,元器件安装与网孔板配套的底座。 掌握一般强电系统的安装和调试工作过程知识,实现PLC方式的电机典型运行控制;掌握安装和调试PLC电气控制系统的有关知识。
13 WK2 网孔板 学会电气控制系统中各元器件的布局规划、安装、调试过程知识。

五、概述

plc实验台,plc实训台,可编程实训装置,plc教学设备配有可编程逻辑控制器、Gx Developer编程软件、仿真实训教学软件、实训模块、实训实物、电气实训网孔板、电气元器件模块等于一体。在本装置上,可直观地进行PLC的基本指令训练,多个PLC实际应用的模拟及实物控制训练。plc实验台,plc实训台,可编程实训装置,plc教学设备配备的主机采用应用广泛的日本三菱FX系列(FX1N -40MR内置数字量输入24路数字量 输出16路)可编程控制器,配套SC-09通信编程电缆、三相鼠笼异步电机,并提供实训所需的+24V/1A、+5V/1A直流电源。

plc实验台,plc实训台,可编程实训装置,plc教学设备适合高职院校、职业学校、技校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修等专业和非机电类专业的《可编程控制器技术》、《电气及PLC控制技术》、《PLC及其应用》的实训。也适合技工学校、职业培训学校、职教中心、鉴定站的PLC实操、技能鉴定考核。


如对本产品/文章:plc实验台,plc实训台,可编程实训装置,plc教学设备有任何疑问请随时联系我们,我们将尽力为您提供最全的实训室建设方案和最优质的服务

本文关键词:plc实验台,plc实训台,可编程实训装置,plc教学设备

【plc实验台,plc实训台,可编程实训装置,plc教学设备】是上海中人原创,如果您在了解产品的过程中受到启发,想要咨询相关设备的问题,我们将派专员为您解决疑问,或者您在阅读【plc实验台,plc实训台,可编程实训装置,plc教学设备】中有想不通的问题,也可以咨询我们,我们将为您提供快速解决【plc实验台,plc实训台,可编程实训装置,plc教学设备】问题的方案
