PLC可编程控制器及电气控制实验设备

栏目分类:PLC实训设备   发布日期:2017-05-04   浏览次数:
PLC可编程控制器及电气控制实验设备,PLC与电气可编程控制实验装置是上海中人公司研发的适用各个院校的实训设备。

联系方式见右侧悬浮框

【PLC可编程控制器及电气控制实验设备,PLC与电气可编程控制】是根据客户需求而写的,非常具有代表性,在客户搜索【PLC可编程控制器及电气控制实验设备,PLC与电气可编程控制】时,都能通过我们来了解相关资讯,而且【PLC可编程控制器及电气控制实验设备,PLC与电气可编程控制】在客户有需求时提供参考意见。

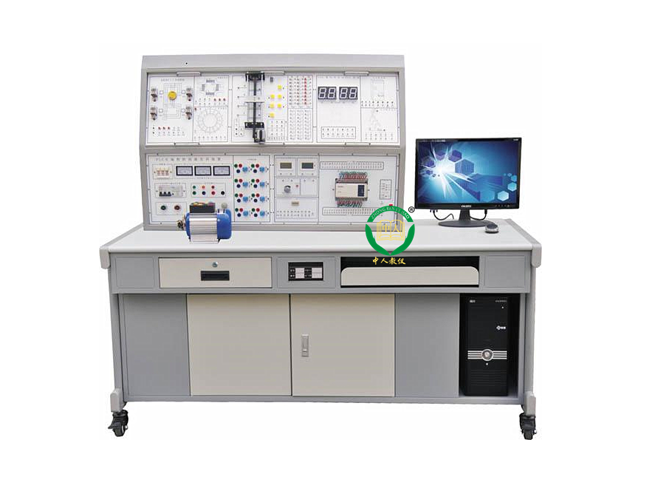

1.产品名称:PLC可编程控制器及电气控制实验设备
2.别名:PLC与电气可编程控制实验装置
3.型号:ZRPLX-01A
4.品牌:上海中人
5.外形尺寸:
1600mm×750mm×1600mm
6.
装置容量:<500VA
7.工作环境:温度
-10℃~+40℃  相对湿度<85%(25℃
8.输入电源:三相四线(或三相五线)~380V±10%  50Hz
9.重    量:<
110Kg
10.
安全保护:具有漏电压、漏电流、过载保护装置



一、PLC可编程控制器及电气控制实验设备,PLC与电气可编程控制实验装置概述

本实训装置集可编程逻辑控制器、Gx Developer编程软件、仿真实训教学软件、实训模块、实训实物、电气实训网孔板、电气元器件模块等于一体。在本装置上,可直观地进行PLC的基本指令训练,多个PLC实际应用的模拟及实物控制训练。装置配备的主机采用应用广泛的日本三菱FX系列(FX1N -40MR内置数字量输入24路数字量 输出16路)可编程控制器,配套SC-09通信编程电缆、三相鼠笼异步电机,并提供实训所需的+24V/1A、+5V/1A直流电源。
本实训装置适合高职院校、职业学校、技校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修等专业和非机电类专业的《可编程控制器技术》、《电气及PLC控制技术》、《PLC及其应用》的实训。也适合技工学校、职业培训学校、职教中心、鉴定站的PLC实操、技能鉴定考核。

二、PLC可编程控制器及电气控制实验设备,PLC与电气可编程控制实验装置的基本配置及功能

1、实训控制屏(铁质双层亚光密纹喷塑结构):挂放实训模块,内置滑槽,模块在实训屏上可任意移位。
2、实训桌:钢木结构,桌面为防火耐磨材料制作,具有放置工具抽屉、键盘托、显示器搁板。
3、网孔板:具有知识产权的网孔实训板,结构巧妙,实训时电气元件不需螺丝固定,只需一插一拉即可牢牢固定在网孔板上,省时省力,灵活快捷。
4、控制柜:
(1)交流电源控制单元
三相四线380V交流电源经空气开关后给装置供电,电网电压表监控电网电压,设有带灯保险丝保护,控制屏的供电由钥匙开关和启停开关控制,同时具有漏电告警指示及告警复位。
提供三相四线380V、单相220V电源各一组,由启停开关控制输出,并设有保险丝保护。
(2)定时器兼报警记录仪
    定时器兼报警记录仪,平时作时钟使用,具有设定时间、定时报警、切断电源等功能;还可自动记录由于接线或操作错误所造成的漏电告警次数。
(3)直流电源、直流电压/电流表、逻辑输出及指示等
    直流电压:0~10V可调输出;直流电流:4~20mA;直流数字电压表/电流表;电压表量程0~200V、输入阻抗为10MΩ、精度0.5级;电流表量程0~200 mA、精度0.5级;同时设有逻辑电平输出(点动、自锁)、逻辑电平指示、LED数码管、方向指示器、八音盒、直流24V继电器、信号转换座若干。
(4)主机实训组件
配置三菱FX1N-40 mR主机,集成数字量I/O(24路数字量输入16路数字量输出)、RS-422通信口、SC-09通信编程电缆(也可选用其他品牌主机,价格另仪)。
5、PLC仿真实训软件主要功能和特点
(1)通过FLASH虚拟环境实时显示PLC的运行状态
(2)可以实现PLC虚拟接线,并对接线进行错误检查
(3)PLC编程训练、PLC程序编写测试等功能
(4)实现PLC运行模拟,对错误程序进行检查
6.三相鼠笼异步电机,交流380V/△ 1台
7.实训模块组件

序号 编号 控制对象实训模块 实训教学目标
1 SX1 抢答器/音乐喷泉 通过对抢答系统中各组人员抢答时序的监视和控制,掌握条件判断控制指令的编写方法;通过对音乐喷泉控制系统中“水流”及音乐的循环控制,掌握循环指令的编写方法。
2 SX2 装配流水线/十字路口交通灯 通过对“生产流水线”顺序加工过程及十字路口交通灯路况信号控制,掌握顺序控制指令的编写方法。
3 SX3 水塔水位/天塔之光 通过对“水塔水位”和“储水池水位”变化过程的判断,了解简单逻辑控制指令的编写方法。通过对天塔之光闪亮过程的移位控制,掌握移位寄存器指令的编写方法。
4 SX4 自动送料装车/四节传送带 通过对传送带启停、传送状态的控制和对货物在自动送料装车系统中流向、流量的控制,掌握较复杂逻辑控制指令的编写方法。
5 SX5 多种液体混合装置 通过对“液体混合装置”中不同液体比例及液体混合时搅拌时间的控制,掌握条件判断指令及各种不同类型的定时器指令的编写方法。
6 SX6 自动售货机 通过对用户投币数目的识别和自动售货机中各种“货物”的进出控制,掌握各种计数器指令及比较输出指令的编写方法。
7 SX7 自控轧钢机/邮件分拣机 通过对自控轧钢机和邮件分拣机材料(“钢锭“邮件”)来料数量、来料类别识别及对各种执行器(例如“电机”)启停时序的控制,掌握数值运算指令及中断指令的编写方法。
8 SX8 机械手控制/自控成型机 通过对机械手停留“位置”及自控成型机各方向“液缸位置”的控制,掌握一个完整工业应用系统中的较简单逻辑控制程序的编写能力。
9 SX9 加工中心 通过对加工中心中各方向“电机”运行方向及“刀库”进出刀、换刀过程的控制,掌握一个完整工业应用系统中的较复杂逻辑控制的编写能力。
10 SX10 四层电梯 通过对一个完整的四层电梯模型的综合控制,初步掌握PLC控制系统的分析、I/O分配、设计I/O接线图、接线、编程、调试等工作过程的综合知识。
11 SX11 步进电机/直线运动:(实物)步进电机系统由驱动电路、步进电机、刻度盘、指针等组成;
直线运动系统由电机、同步带、光电传感器、导轨、移动块等组成。
通过利用PLC对步进电机及直线运动实物模块的控制,初步了解步进电机方向、拍数的控制及直线运动检测、定位控制。
12 WK1 典型电动机控制实操单元:交流接触器3只;时间继电器1只,3个按钮,3只交流指示灯,热继电器2只,元器件安装与网孔板配套的底座。 掌握一般强电系统的安装和调试工作过程知识,实现PLC方式的电机典型运行控制;掌握安装和调试PLC电气控制系统的有关知识。
13 WK2 网孔板 学会电气控制系统中各元器件的布局规划、安装、调试过程知识。

三、PLC可编程控制器及电气控制实验设备,PLC与电气可编程控制实验装置实训项目

(一)PLC基本技能实训
1.PLC认知实训(软硬件结构、系统组成、基本指令练习、接线、编程下载等)
2.典型电动机控制实操实训(点动、自锁、正反转、星三角换接启动等)
3.PLC仿真实训
(二)PLC实物控制实训
21.直线运动位置检测、定位控制(实物)
22.步进电机运动控制(实物)
(三)PLC模拟控制应用实训
4.数码显示控制(实物)
5.抢答器控制(优先级、数值运算,具有声效功能)
6.天塔之光控制(闪烁、发射、流水型)
7.音乐喷泉控制(具有声效功能)
8.十字路口交通灯控制
9.水塔水位控制(自动/手动,自诊断)
10.自动送料装车系统控制
11.四节传送带控制
12.装配流水线控制
13.多种液体混合装置控制
14.自控成型机控制
15.自控轧钢机控制
16.邮件分拣机控制
17.自动售货机控制
18.机械手控制
19.四层电梯控制(实物)
20.加工中心控制(实物)



如对本产品/文章:PLC可编程控制器及电气控制实验设备,PLC与电气可编程控制有任何疑问请随时联系我们,我们将为您提供最全的实训室建设方案和最优质的服务

本文关键词:PLC可编程控制器及电气控制实验设备,PLC与电气可编程控制

【PLC可编程控制器及电气控制实验设备,PLC与电气可编程控制】是上海中人原创,如果您在了解产品的过程中受到启发,想要咨询相关设备的问题,我们将派专员为您解决疑问,或者您在阅读【PLC可编程控制器及电气控制实验设备,PLC与电气可编程控制】中有想不通的问题,也可以咨询我们,我们将为您提供快速解决【PLC可编程控制器及电气控制实验设备,PLC与电气可编程控制】问题的方案
