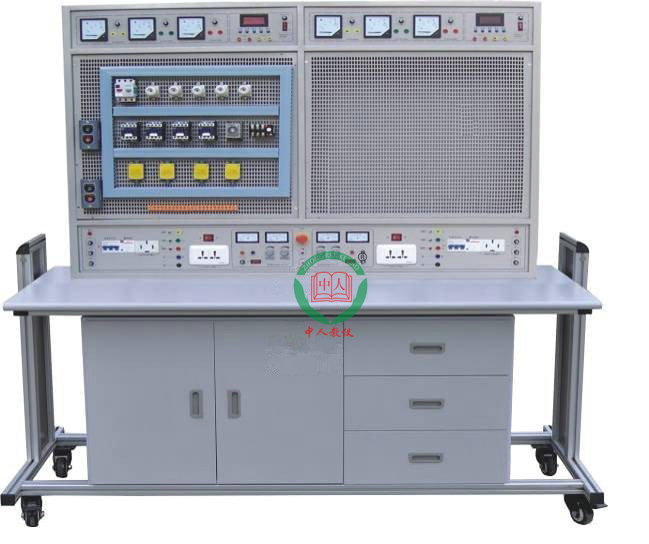

网孔型电工技能与电工工艺实训装置

栏目分类:电工电子实训设备   发布日期:2017-06-20   浏览次数:
网孔型电工技能与电工工艺实训装置,网孔式电工工艺技能培训实验设备是大中专院校、职业学校、技术及培训机构学生实训和电工考证的理想考核设备。

联系方式见右侧悬浮框

1.产品名称:网孔型电工技能与电工工艺实训装置
2.别名:网孔式电工工艺技能培训实验设备
3.型号:ZRGYW-845B
4.品牌:中人
5.外形尺寸:1500mm×1400mm×1700mm
6.工作环境:温度:-10℃~40℃,相对湿度<85%(25℃)
7.工作电源:三相四线(或三相五线)~380V±5%  50Hz
8.装置容量:<1.5KVA
9.重量:200Kg



一、网孔型电工技能与电工工艺实训装置,网孔式电工工艺技能培训实验设备概述:

该实训装置主要由实训桌、元件储存柜、网孔板组成。操作者根据实训线路进行元器件的布局、安装、走线,接近工业现场,有利于培养学生的动手能力和操作技能。实训项目可自行确定,根据所选项目选择相应的元器件。其是大中专院校、职业学校、技术及培训机构学生实训和电工考证的理想考核设备。

二、网孔型电工技能与电工工艺实训装置,网孔式电工工艺技能培训实验设备特点:

1、电气控制线路元器件都装在网孔板上,操作方便、灵活、更换快捷、易扩展功能或开展新实训项目。

2、操作台只需三相四线交流电源即可投入使用,占地面积小,节约用房,减少管理人员及基建投资。

3、设有电压型电流型漏电保护器,并有单片机自动全程监控实训装置过载或短路,一旦发生即可自动切断电源,故障排除后方可再次启动工作电源。能确保设施和操作者安全。各电源输出均有监视功能,各测量仪表也均有可靠的保护功能。

4、实训台为四组型,每个工位配套独立电工仪表和电源,四个工位同时进行实训互不干扰。

三、网孔型电工技能与电工工艺实训装置,网孔式电工工艺技能培训实验设备实训台配备

1、每一面设有起动、停止、急停功能。由单片机全程监控实训台过载和短路功能,一有情况能自动切断工作电源,故障排除复位后方可重新启动电源,确保设备和操作者安全。

2、每工位设有一个总电源开关,具有漏电保护功能,当漏电流达30mA时,保护装置动作。

3、提供单相、三相插座每组各一只。

4、每工位一路直流稳压电源:电压0-30V,电流3A,内置式继电器自动换档,多圈电位器连续调节,使用方便,有数字表指示。电压稳定度<10-2,负载稳定度<10-2,纹波电压<5Mv。

5、每工位配置交流5A电流表3只,精度1.5级。

6、每工位配置智能型功率及功率因数表1只

由24位专用DSP、16位高精度AD转换器和高速MPU单元设计而成,通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路,同时配有PC监控软件来加强分析能力。能测量电路的功率、功率因数。功率测量精度为1.0级,功率因数测量范围0.3-1.0,电压电流量程为450V和5A,能自动判别负载性质(感性显示“L”,容性显示“C”,纯电阻不显示),并可存储测量数据,供随时查阅。

7、实训桌:铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板,并配有元器件储存柜及抽屉。

四、网孔型电工技能与电工工艺实训装置,网孔式电工工艺技能培训实验设备参考实训项目

1.电工布线工艺实训

2.两个开关控制一盏灯线路训练

3.声控开关控制白炽电路训练

4.二地控制一盏灯电路训练

5.三地控制一盏灯电路训练

6.日光灯线路接线训练

7.单相电度表直接安装接线

8.单相电度表经电流互感器安装接线

9.室内照明电路安装训练

10.配电板安装训练

11.交流负载电功率的测量
 12.三相异步电动机直接启动控制

13.三相异步电动机接触器点动控制线路

14.三相异步电动机接触器自锁控制线路

15.三相异步电动机Y/△自动控制线路

16.用倒顺开关控制三相异步电动机正反转线路

17.接触器联锁的正反转控制线路

18.按钮联锁的三相异步电动机正反转按钮线路

19.双重联锁的三相异步电动机正反转按钮线路

20.三相异步电动机多地控制

21.工作台自动往返控制线路

22.三相异步电动机能耗制动控制线路

五、参考实训项目所需元器件清单(每组配备清单)

注:本装置每台需配四组元器件,用户也可自行购买。

序号 名     称 型号与规格 数量
1 单相电度表 DD862-2 1
2 单相闸刀开关 HK8 1
3 拉线开关 4A/250V 1
4 平灯头 6A/250V 2
5 园形插座 T3-10 1
6 电流互感器 LQG-0.5 1
7 墙壁开关座   2
8 声控开关 118-B30 1
9 低压断路器 DZ108-20/10 1
10 螺旋式保险盒 RL1-15/3A 3
11 直插式保险盒 RT14-20/2A 2
12 交流接触器 CJX2-0910 3
13 辅助触头 F4-22 3
14 热继电器 R16B-20/3 1
15 通电延时时间继电器 ST3PA-B/380V(0-60S) 1
16 时间继电器座 PF-083A 1
17 3H铁壳按钮   2
18 行程开关 LX9-222 2
19 行程开关 LX9-001 2
20 倒顺开关 K03-15 1
21 日光灯管 Y210RR25/10W 1
22 镇流器 13W 1
23 日光灯座   2
24 接线端子排 JF5-2.5/5 5
25 G形导轨   1
26 走线槽   2米
27 螺丝   90
28 螺丝刀   2
29 尖嘴钳   1
30 剥线钳   1
31 三相鼠笼异步电动机 380V/Y/△180W 1
