产品名称：[ZRGYW-845B网孔型电工技能及工艺实训考核装置（双面、四组）]

---

上海中人专业提供ZRGYW-845B网孔型电工技能及工艺实训考核装置（双面、四组）,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZRGYW-845B网孔型电工技能及工艺实训考核装置（双面、四组），并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZRGYW-845B网孔型电工技能及工艺实训考核装置（双面、四组），是中人公司的品质效益保障教学产品。 文章内容中的图片为参考图片,仅供参考,以实物为准.

本文关键词：ZRGYW-845B网孔型电工技能及工艺实训考核装置（双面、四组）

一、概述：

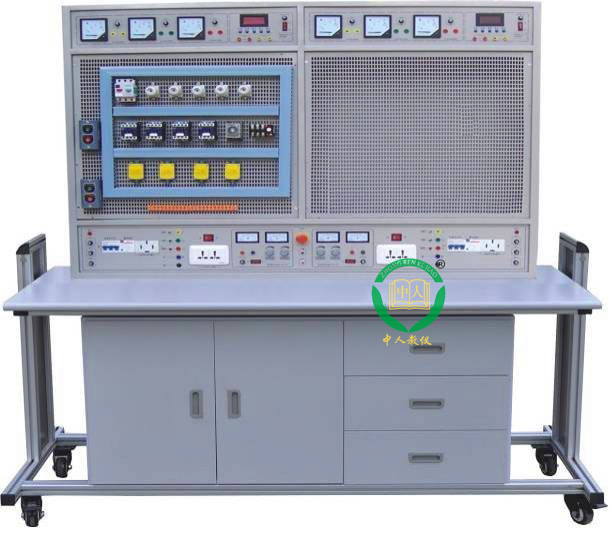

该实训装置主要由实训桌、元件储存柜、网孔板组成。操作者根据实训线路进行元器件的布局、安装、走线，接近工业现场，有利于培养学生的动手能力和操作技能。实训项目可自行确定，根据所选项目选择相应的元器件。其是大中专院校、职业学校、技术及培训机构学生实训和电工考证的理想考核设备。

二、特点：

1、电气控制线路元器件都装在网孔板上，操作方便、灵活、更换快捷、易扩展功能或开展新实训项目。

2、操作台只需三相四线交流电源即可投入使用，占地面积小，节约用房，减少管理人员及基建投资。

3、设有电压型电流型漏电保护器，并有单片机自动全程监控实训装置过载或短路，一旦发生即可自动切断电源，故障排除后方可再次启动工作电源。能确保设施和操作者安全。各电源输出均有监视功能，各测量仪表也均有可靠的保护功能。

4、实训台为四组型，每个工位配套独立电工仪表和电源，四个工位同时进行实训互不干扰。

三、技术性能：

1、工作电源：三相四线（或三相五线）～380V±5%  50Hz

2、温度：-10℃～40℃，相对湿度＜85%（25℃）

3、装置容量：＜1.5KVA

4、重量：200Kg

5、外形尺寸：1500mm×1400mm×1700mm

四、实训台配备

1、每一面设有起动、停止、急停功能。由单片机全程监控实训台过载和短路功能，一有情况能自动切断工作电源，故障排除复位后方可重新启动电源，确保设备和操作者安全。

2、每工位设有一个总电源开关，具有漏电保护功能，当漏电流达30mA时，保护装置动作。

3、提供单相、三相插座每组各一只。

4、每工位一路直流稳压电源：电压0-30V，电流3A，内置式继电器自动换档，多圈电位器连续调节，使用方便，有数字表指示。电压稳定度＜10-2，负载稳定度＜10-2，纹波电压＜5Mv。

5、每工位配置交流5A电流表3只，精度1.5级。

6、每工位配置智能型功率及功率因数表1只

由24位专用DSP、16位高精度AD转换器和高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路，同时配有PC监控软件来加强分析能力。能测量电路的功率、功率因数。功率测量精度为1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A，能自动判别负载性质（感性显示“L”，容性显示“C”，纯电阻不显示），并可存储测量数据，供随时查阅。

7、实训桌：铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，并配有元器件储存柜及抽屉。

五、参考实训项目

1．电工布线工艺实训

2．两个开关控制一盏灯线路训练

3．声控开关控制白炽电路训练

4．二地控制一盏灯电路训练

5．三地控制一盏灯电路训练

6．日光灯线路接线训练

7．单相电度表直接安装接线

8．单相电度表经电流互感器安装接线

9．室内照明电路安装训练

10．配电板安装训练

11．交流负载电功率的测量
 12．三相异步电动机直接启动控制

13．三相异步电动机接触器点动控制线路

14．三相异步电动机接触器自锁控制线路

15．三相异步电动机Y/△自动控制线路

16．用倒顺开关控制三相异步电动机正反转线路

17．接触器联锁的正反转控制线路

18．按钮联锁的三相异步电动机正反转按钮线路

19．双重联锁的三相异步电动机正反转按钮线路

20．三相异步电动机多地控制

21．工作台自动往返控制线路

22．三相异步电动机能耗制动控制线路


六、参考实训项目所需元器件清单（每组配备清单）

注：本装置每台需配四组元器件，用户也可自行购买。



 ZRGYW-845B网孔型电工技能及工艺实训考核装置（双面、四组）

原文网址：http://www.zrjysb.com/proshow.asp?ID=55

---

尊敬的用户： 如果您对我们的ZRGYW-845B网孔型电工技能及工艺实训考核装置（双面、四组）比较满意，想要建设与ZRGYW-845B网孔型电工技能及工艺实训考核装置（双面、四组）相关的实训室或者想要知道更多的资料，请直接在线咨询或者来电详询，我们会有专门的客服和您对接，帮助您了解ZRGYW-845B网孔型电工技能及工艺实训考核装置（双面、四组）。
售后：我们承诺在质保期内，若ZRGYW-845B网孔型电工技能及工艺实训考核装置（双面、四组）出现属于质量问题造成零部件损坏的，我们提供免费维护与维修，若需要专业的技术人员进行维修，我们也可以通过对ZRGYW-845B网孔型电工技能及工艺实训考核装置（双面、四组）故障诊断后，派人上门维。中人公司还承诺：在质保期外，维修和更换ZRGYW-845B网孔型电工技能及工艺实训考核装置（双面、四组）零部件仅收成本费的。

---
