产品名称:[ZRRG-DZ热电阻和热电偶温度传感器校验实验台]

上海中人专业提供ZRRG-DZ热电阻和热电偶温度传感器校验实验台,是专业的教学设备生产厂家,我们欢迎您来我们生产基地考察ZRRG-DZ热电阻和热电偶温度传感器校验实验台,并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台,学生缺少实操经验的难题。ZRRG-DZ热电阻和热电偶温度传感器校验实验台,是中人公司的品质效益保障教学产品。


本文关键词:ZRRG-DZ热电阻和热电偶温度传感器校验实验台

ZRRG-DZ热电阻和热电偶温度传感器校验系统

目前,测量温度都采用间接测量的方法。它是利用一些材料或元件的性能随温度而变化的特性,通过测量该性能参数,而得到被测温度的大小。用以测量温度特性的有:材料的热膨胀、电阻、热电动势、导磁率、介电系数、光学特性、弹性等等,其中前三者尤为成熟,获得广泛的应用。热电阻和热电偶温度传感器结构简单、易于制造和测温范围宽,因而应用最为广泛。但是热电阻和热电偶受到材料、温度、接线方式以及其他环境因素影响,从而影响了温度测量精度。为此需要进行校正。本实验台结构简单,性能可靠,适用于学生进行热工实验,也可以应用于科研及生产厂家的产品质量检验。

一、实验装置的功能

1、对热电阻和热电偶温度计进行标定和校准。

2、热电阻接线方式可以采用二线制、三线制和四线制热电阻接线。

3、热电偶KJT三种,电动势可以采用电位差计手动测量,也可以通过计算机自动测量。

4、每次可进行多个热电偶或者热电阻测量。

5、对于自动测试系统,采集通过计算机数据自动处理,可以多画面显示测量结果,自动进行分析。

二、实验装置的特点与技术指标

1、结构简单、安装方便;

2、具有手动与自动测试功能,测试过程具有直观、快速、准确、方便;

3、系统采用恒温水浴,温度波动度小于±0.5℃,温度测量范围为0-100℃。

4、对于自动测试,数据采集装置采用高精度采集卡。

5、检定结果不确定度:热电偶:小于0.7℃;热电阻:小于0.05

三、实验目的

1、了解热电阻和热电偶温度计的测温原理

2、学会热电偶温度计的制作与校正方法

3、了解二线制、三线制和四线制热电阻温度测量的原理

4、掌握电位差计的原理和使用方法

5、了解数据自动采集的原理

6、应用误差分析理论于测温结果分析。

四、实验组成

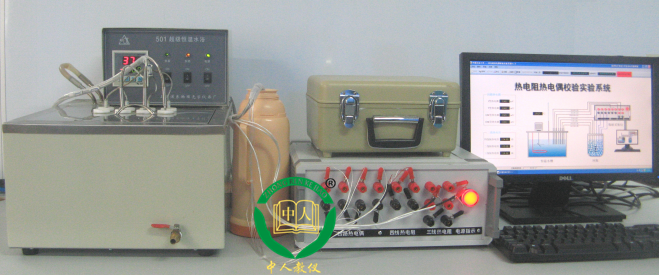

热电偶实验装置主要由恒温水浴、电位差计、热电偶、热电阻、冰点仪、数据采集装置、低电势转换开关和标准玻璃温度计等组成。恒温水浴上具有搅拌、加热与温度控制装置,可根据要求将温度稳定在设定值附近。采用标准玻璃温度计测量的温度作为标准温度,用于校准热电偶和热电阻。

热电偶采集与校验原理图

热电阻自动采集与校验装置图
