    技术标题:[透明液压PLC控制与湿式离合器变速箱综合实训台,液压PLC控制实训装置,液压实训室设备]

    透明液压PLC控制与湿式离合器变速箱综合实训台,液压PLC控制实训装置,液压实训室设备是专门为用户解决疑难问题的,非常具有代表性,在客户进行产品选型前,我们一般建议用户先看下透明液压PLC控制与湿式离合器变速箱综合实训台,液压PLC控制实训装置,液压实训室设备。这样能对用户选型有非常大的帮助。

    透明液压PLC控制与湿式离合器变速箱综合实训台,液压PLC控制实训装置,液压实训室设备

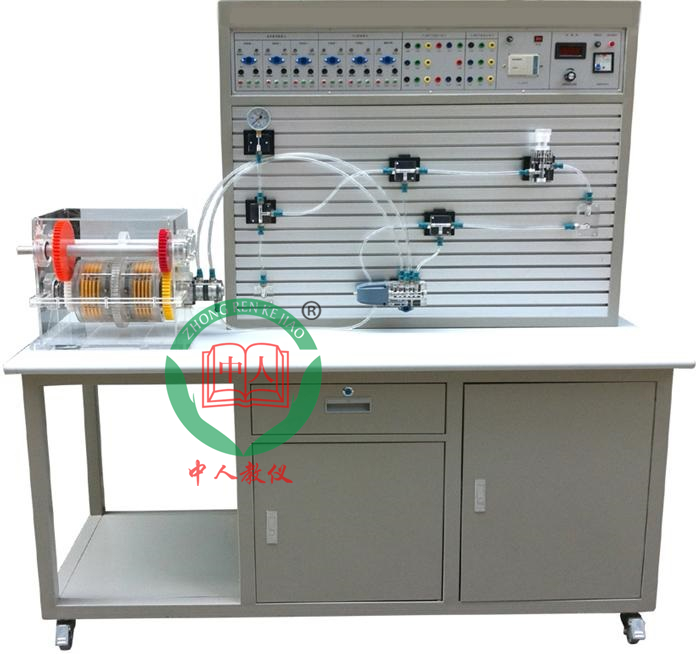

    1、主要由实训桌、实训台、湿式离合器变速箱、液压元件和电器控制器件、可编程控制器(PLC)等器件组成。
    2、实训桌、实训台为铁质双层亚光密纹喷塑结构,实训桌抽屉内存放液压元件等。
    3、配备常用液压元件:每个液压元件均配有安装底板,可方便、随意地将液压元件安放在铝合金型材面板上(面板带“T”沟槽形式的铝合金型材结构)。油路搭接采用半开闭式快换接头,拆接方便,不漏油。
    4、实训元件均为透明有机材料制成,便于了解掌握常用液压元件的结构,性能及用途、实训组装回路快捷、方便。
    5、实训电气控制单元采用先进的PLC控制,也可以采用独立的继电器控制单元进行电气控制。
    主要技术参数
    1、电源:AC220V允差±l0%,50Hz;
    2、直流电源输入AC220V输出DC24V/3A
    3、装置容量:≤1kVA;
    4、工作环境温度:-5℃~40℃;
    5、工作湿度:≤90%(40℃时);
    6、实训装置外形尺寸:1600mm×750mm×1750mm
    7、湿式离合器变速箱外形尺寸:530mm×320mm×350mm
    8、液压泵站:
    (1)系统额定压力0.8MPa;
    (2)定量齿轮泵-电机1套:采用内轴一体式安装,结构紧凑,噪音低;定量齿轮泵:额定流量4L∕min,压力2.5MPa;电机:功率250W,调速范围0-1500r/min。油箱:公顷容积6L、过滤器、L-HL46号液压油。
    9、湿式离合器变速箱结构:
    (1)离合器缸体由实芯透明机玻璃车削加工而成,缸体厚15mm,可透视内部物体。

    10、液压元件:
    采用透明工艺加工而成,最大工作压力2.0MPa。每个透明液压元件皆配有底板,可方便、随意地安放在操作面板上。油路搭接采用快换接头,而且采用透明软管,可清晰直观看见油路的流动,不漏油。
    11、电器控制单元:
    (1)PLC主机模块:主机选用三菱FX1S-20MR主机,12路DC输入/8路继电器输出。
    (2)配有控制模块:电源模块,PLC控制模块,继电器控制模块,控制按钮模块,液压元件独立模块等。
    12、电磁换向阀:AC24V.吸力3mpa

    主要功能
    1、真实演示湿式离合器变速箱摩擦片分离、结合、换挡、变速动作;
    2、了解湿式离合器液压系统组成及工作原理,各内部结构及工作过程;
    3、进行湿式离合器变速箱液压系统拆装和组合、电气控制系统回路实验;
    4、透明液压湿式离合器变速箱液压系统换向回路仿真软件:
    真实演示湿式离合器变速箱摩擦片分离、结合、换挡、变速动作;了解湿式离合器液压系统组成及工作原理,各内部结构及工作过程。
