    技术标题:[模电数电实验箱,模电数电实训室设备]

    模电数电实验箱,模电数电实训室设备是专门为用户解决疑难问题的,非常具有代表性,在客户进行产品选型前,我们一般建议用户先看下模电数电实验箱,模电数电实训室设备。这样能对用户选型有非常大的帮助。

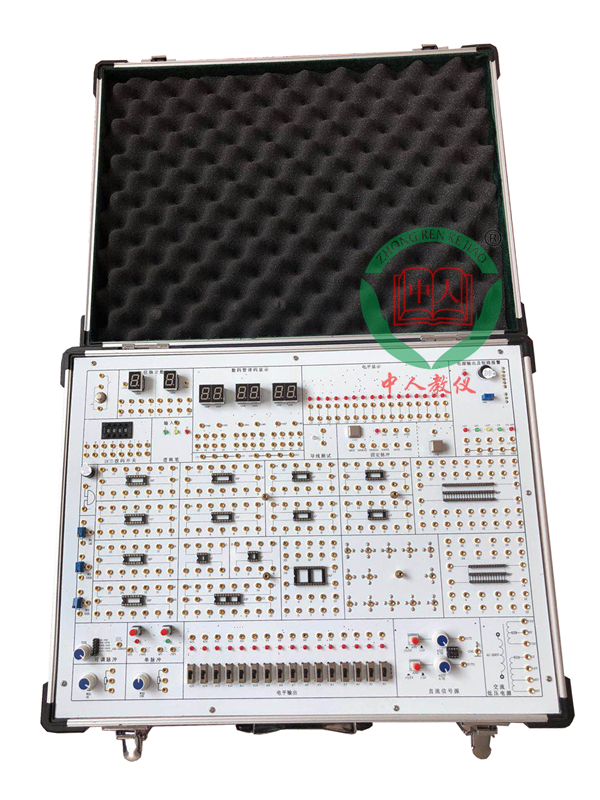

    模电数电实验箱,模电数电实训室设备


    实验项目:

    数字基础实验:

    实验一  门电路逻辑功能与测试

    实验二  组合逻辑电路(半加器、全加器)

    实验三  触发器()基本RS触发器、门控D触发器、边沿JK触发器

    实验四  触发器()三态触发器及锁存器

    实验五  时序电路测试与研究

    实验六  计数器与移位寄存器

    实验七  译码器和数据选择器

    实验八  多谐振荡器及单稳态触发器

    实验九  555时基电路及其应用

    模拟基础实验:

    实验一 单级共射放大电路

    实验二 射级跟随电路

    实验三 电压串联负反馈放大电路

    实验四 差动放大电路

    实验五 集成运算放大器

    实验六 集成电路RC正弦波振荡器

    实验七 波形发生电路

    实验八 LC振荡器及选频放大器

    教学设备技术性能:

    1、电源:输入:AC 220V±10%;输出:DC +5V/3A,±12V/1A;采用过压、过流保护措施,抗短路能力强。

    2、连续可调信号源:0.5Hz-40Hz400Hz-40KHz4KHz-350KHz 的方波、正弦波、三角波等。

    3、单次脉冲连续信号:0V-5V 单脉冲,输出正、负两种脉冲,脉冲幅值为TTL 电平。

    4、数字频率计:五位数码管显示待测信号的频率,范围0-20MHZ,可监示信号源的输出频率及外测输入信号的频率。

    512 路时钟信号源:提供1Hz2Hz8Hz32Hz128Hz512Hz1KHz16KHz131KHz262KHz524KHz1MHz 等。输出均为TTL 电平。

    6、数码管及BCD 码显示电路:供数字钟、日历等实验显示用。

    7、至少16 位逻辑电平开关:置于1时输出为高电平。置于0 时输出为低电平。

    8、至少16 位逻辑电平指示:高电平“1”送入时LED 亮,反之则不亮。

    9、逻辑测试电路:TTL 电平。

    10、标准锁紧插座: 14 脚、16 脚、20 脚、40 脚等自锁紧插座。

    11、丰富的元件库:可置换各种分立元件。

    12、精密可调电位器:1K10K100K等。

    13、最好有可扩展实验区:用户可自主设计实验和开发,进行相关的课程毕业设计,具有很好的开放性和扩展性。

    14、一定有ISP 编程实验扩展区。

    15、采用高强度铝合金保护箱,使用安全可靠。

    硬件特点:

    1、具有较好的开放性和可扩展性,用户可进行自主设计性实验和开发,支持相关的课程和毕业设计。

    2、具有较高的系统安全性,电源部分有短路保护, 使各芯片及分离元器件免受损伤。

    3、提供了非常丰富的信号源,灵活多变的硬件资源。

    4、采用2.0MM进口版材,φ2大孔可叠插式自锁紧插件,牢固可靠。

    5、配有多种实验板可根据不同的实验内容,选择相关实验板,并方便地插接到主板实验区中;可装卸固定电路实验板。可按课程要求,配置各种实验电路模块,用做学生搭建电子开发平台。

    配有CPLD大规模数字电路设计模块,可供二次开发数字电路设计等实验,与PC机并口通讯连接方便可靠。

    提供详尽的实验指导书、原理图、实验连接线。
